双开观察窗钢制防护门结构设计

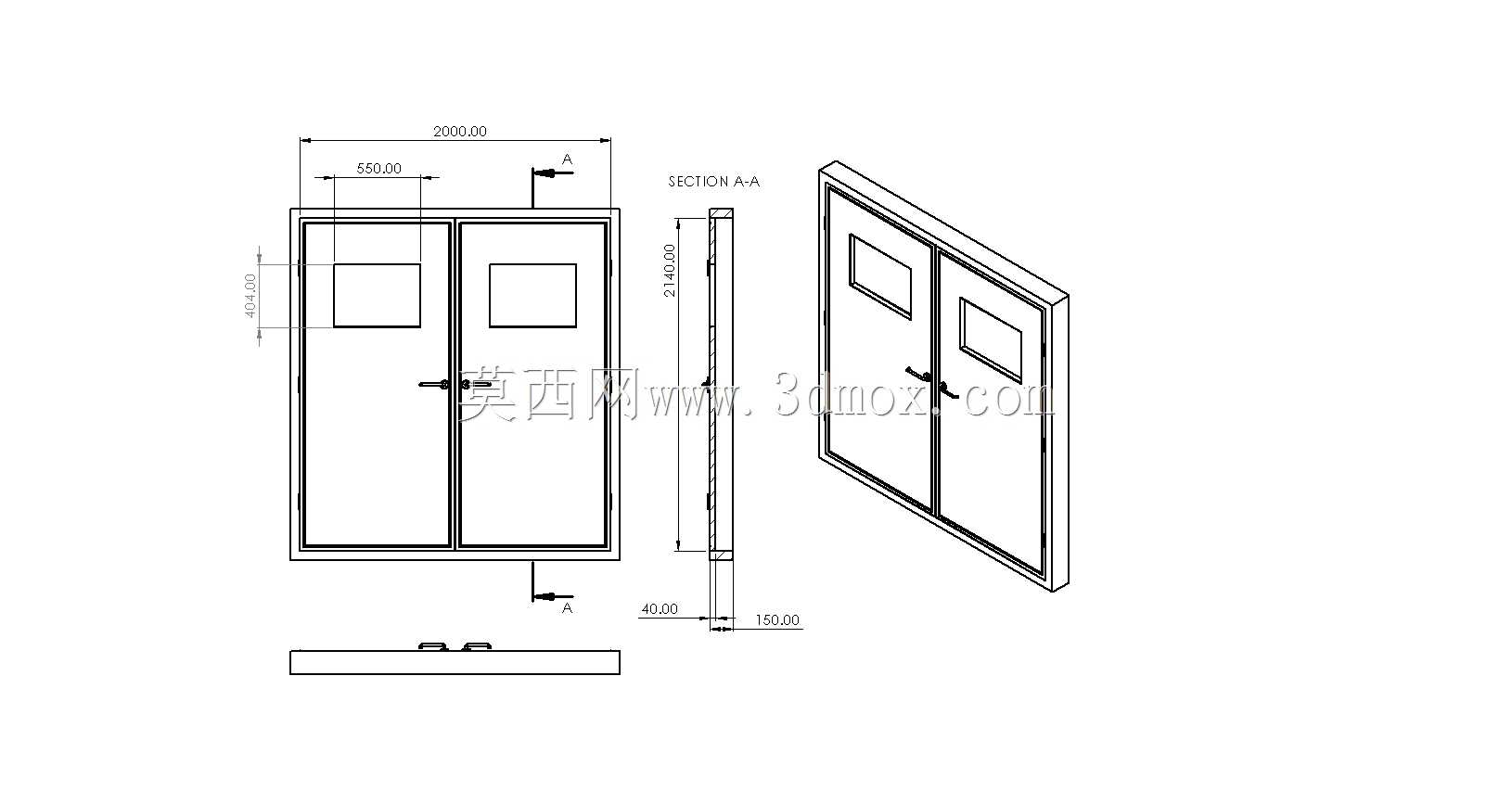

　　在工业生产现场的各类设备围护、车间分区隔断场景中，带观察窗的双开钢制门是应用频次极高的结构部件，这类门体既要承担区域隔离、安全防护的基础作用，又要兼顾日常通行、设备运维的操作便利性，同时观察窗的设置能让操作人员无需开门就可观察内部工况，减少不必要的开门动作带来的环境扰动或者安全风险。这款双开门的整体宽度设定为2000mm，单扇门宽度为650mm，整体高度为2140mm，底部门槛高度为150mm，侧边门框安装预留厚度为40mm，这些尺寸参数是结合常规工业设备的运维通道宽度、人员通行的人机工程要求以及常规厂房围护结构的安装边界确定的，既能够满足单人携带常规工具顺畅通行，也能在需要转运小型设备部件时完全打开双扇获得足够的通行宽度。

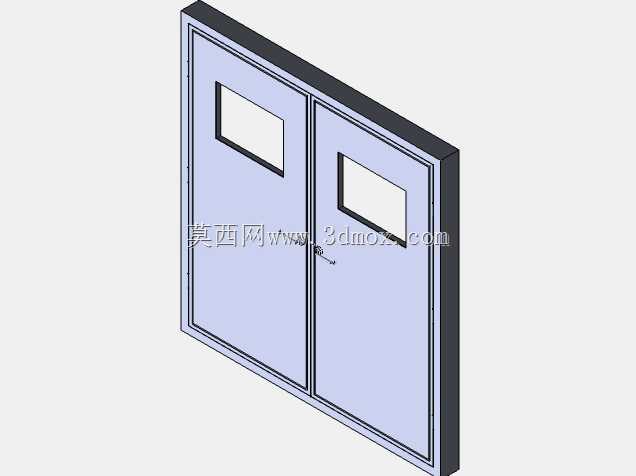

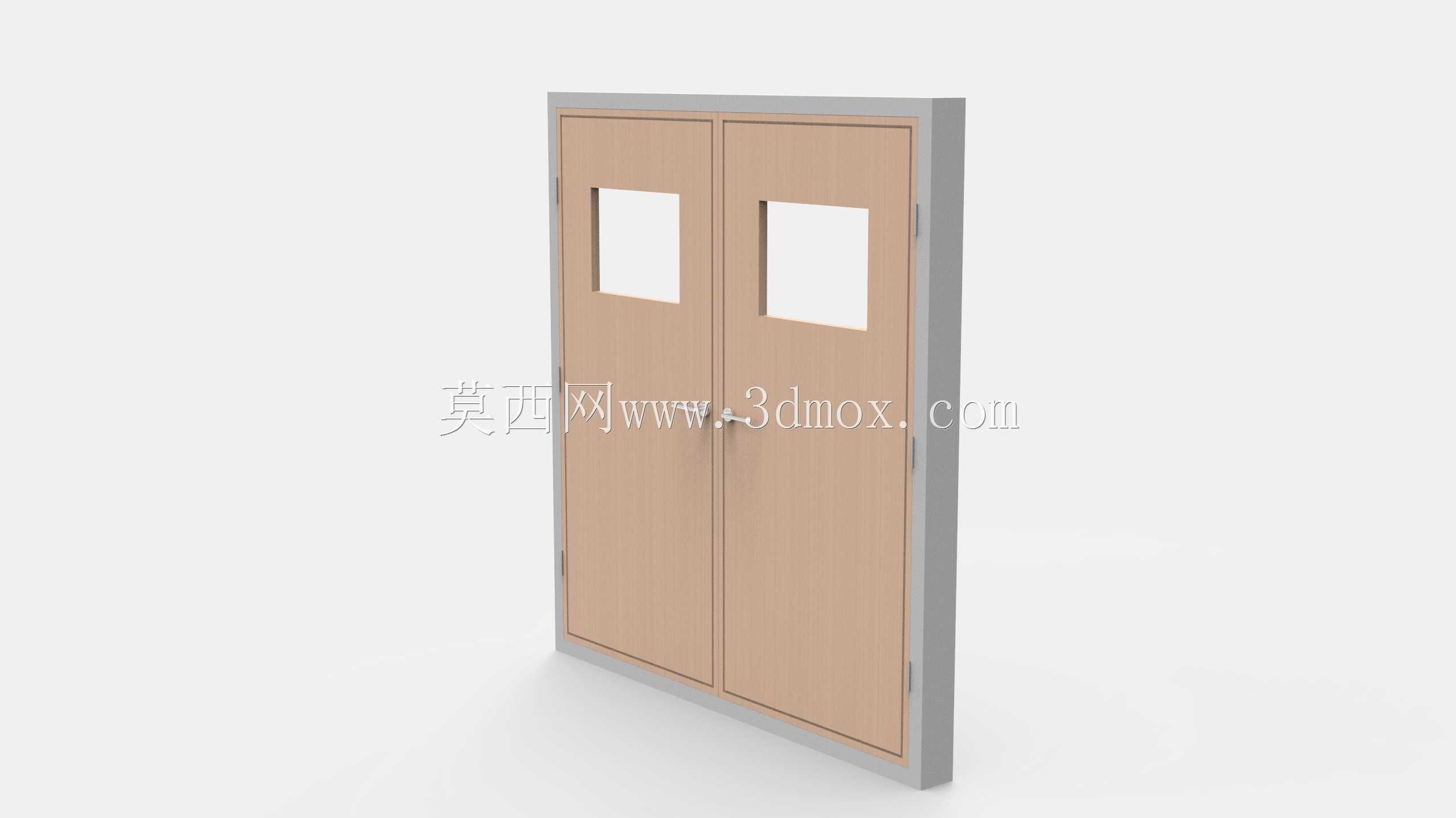

　　从结构设计思路来看，这款门采用等宽双扇对开的形式，门锁设置在两扇门的对合侧边，采用旋转式执手锁结构，锁闭时两扇门通过锁具联动扣合，同时每扇门的上下端都设置有插销结构，在门体完全关闭时可以将门扇与门框上下端牢固锁定，避免受外力冲击或者风压影响出现门扇晃动、缝隙过大的问题。门体上设置的方形观察窗位于门扇上部区域，高度位置刚好匹配站立人员的视线高度，无需刻意弯腰或者踮脚就可以清晰观察门另一侧的情况，观察窗可采用钢化玻璃或者亚克力透明板材镶嵌，四周通过压条固定在门扇的预留开孔上，既保证密封性能，也方便后期观察窗出现刮花、破损时快速更换。

　　从截面结构来看，门扇采用薄钢板折弯成型的空腔结构，内部可以根据使用需求填充隔音、保温或者防火材料，兼顾不同场景下的功能需求，门框同样采用钢板折弯成型，安装时可以通过膨胀螺栓直接固定在墙体或者设备框架的预留安装面上，侧边的合页采用明装式重型合页，承重能力强，开合角度可以达到180度，门扇完全打开时可以贴靠在侧边墙面或者设备侧壁上，不会占用通道的有效通行空间。在实际应用中，这类门体既可以作为车间内设备区域的安全防护门，隔离设备运转区域和人员通行通道，避免人员意外触碰运转部件发生危险，也可以作为厂房内部办公区、储物区与生产区的隔断门，通过观察窗随时观察生产区的情况，同时双开的设计在需要转运物料、搬运设备时可以完全打开，不会出现通行宽度不足的问题。

　　设计过程中充分考虑了安装的适配性，门框的安装预留尺寸匹配常规的砌体墙、彩钢板隔墙以及设备型钢框架的安装要求，不需要额外做复杂的基础处理，只需要保证安装面的平面度和垂直度在允许公差范围内，就可以快速完成门框的固定，后续门扇挂装、合页调整、锁具调试的工序也十分简便，不需要特殊的专用工具，常规的钳工工具就可以完成全部安装调试工作。门体底部的门槛结构既可以增强门框的整体结构强度，也可以在一定程度上阻挡地面的积水、灰尘从门底缝隙进入另一侧区域，如果应用在对密封要求更高的场景，还可以在门扇底部加装可升降的密封胶条，门关闭时胶条自动下降贴合地面，进一步提升密封性能。门扇的钢板厚度可以根据实际使用场景的防护等级要求灵活调整，常规工况下采用1.5mm厚度的冷轧钢板折弯就可以满足刚度要求，不会在日常使用中出现门扇变形、开合卡滞的问题，如果是应用在有重物撞击风险的区域，可以适当提升钢板厚度，或者在门扇内部增加加强筋结构，提升门体的抗冲击能力。
