港口起重设备齿轮传动组结构设计

　　港口散杂货与件货装卸作业场景中，起重设备的传动系统可靠性直接决定泊位周转效率，齿轮组作为起升机构的核心动力传递单元，其结构匹配度直接影响重载作业下的传动精度与部件寿命。这套齿轮传动组配套于港口臂架式起重设备的起升卷扬系统，核心作用是将动力输入轴的扭矩通过多级齿轮啮合传递至卷筒轴，驱动卷筒收放钢丝绳完成吊重的升降动作，同时匹配滑轮组的倍率设计，实现额定起重量范围内的平稳载荷输出。

　　从结构设计逻辑来看，这套齿轮组采用平行轴斜齿啮合布局，相比直齿传动，斜齿的重合度更高，啮合过程中齿面接触是渐进式的，能有效降低港口重载作业中频繁启停带来的冲击载荷，减少齿面点蚀、断齿的失效概率。齿轮的齿宽、模数参数匹配港口起重机常用的16t-25t额定起升载荷工况，齿部的强度校核按照GB/T 3811起重机设计规范中M5级工作级别进行取值，能满足散货码头日均300次以上的循环作业频次要求。齿轮轴的支撑位采用双轴承跨距布置，轴承座的安装基面预留了0.2mm的刮研余量，方便现场安装时调整轴系同轴度，避免因安装偏差导致的齿轮偏磨、轴承过热问题。

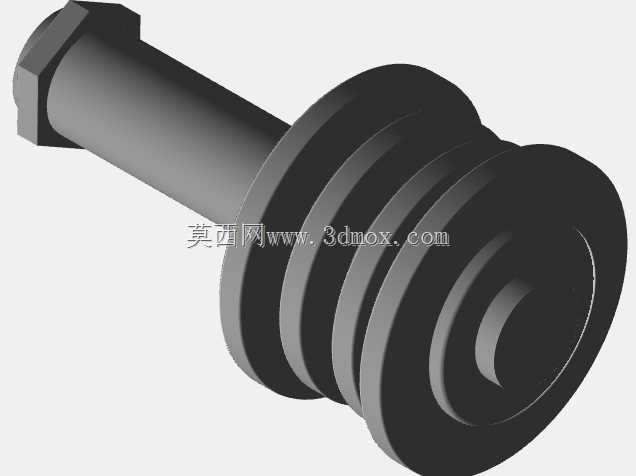

　　和齿轮组配套的滑轮组件采用铸钢轮体配铜套衬套的结构，轮槽的曲率半径按照常用的6*37系列钢丝绳直径设计，轮槽表面做了淬火处理，硬度达到HRC45-50，能减少钢丝绳与轮槽的磨损，延长钢丝绳更换周期。滑轮的支架采用焊接箱型结构，焊缝按照二级焊缝要求设计，支架上预留了钢丝绳防脱挡块的安装孔位，避免作业过程中钢丝绳跳槽引发安全事故。吊具连接端的铰接孔采用镶套设计，衬套可单独更换，降低长期使用后的维护成本。

　　安装边界方面，这套齿轮组的输入轴端预留了标准的联轴器连接法兰，可匹配常用的Y系列起重专用电机或者液压马达输出端，安装底座的螺栓孔距按照通用起重卷扬机的基座尺寸设计，不需要额外做基座改造就能替换同规格的老旧齿轮组。齿轮箱的壳体采用剖分式设计，上下壳体的结合面涂覆密封胶，能适应港口高湿度、高盐雾的作业环境，防止润滑油渗漏以及外界水汽、粉尘进入箱体内加剧齿轮磨损。卷筒的安装位和齿轮输出轴采用花键连接，花键的配合公差选用H7/h6，既能传递足够的扭矩，也方便后期拆解维护时拆卸卷筒。

　　在实际作业场景中，这套齿轮组的传动比经过精准匹配，能让吊重的升降速度控制在12m/min-15m/min的区间，既满足港口装卸的效率要求，也能避免速度过快导致的吊重摆动过大问题，降低司机的操作难度。齿轮组的润滑采用油浴润滑方式，箱体内的油位刻度线设置在浸没最低位齿轮1/3齿高的位置，既保证齿轮啮合面的充分润滑，也不会因为油位过高导致搅油损失过大、油温升高过快。箱体上预留了透气塞安装位，平衡箱体内外压力，避免长期作业油温升高导致内部压力过大冲坏密封件。

　　从结构建模的细节来看，所有齿轮的齿形都按照渐开线标准齿形绘制，齿向修缘量按照重载传动的要求取值，能补偿齿轮受力后的弹性变形以及安装误差，减少啮合冲击。滑轮的轮槽角度按照35度设计，适配钢丝绳的进出绳角度范围，最大允许偏角不超过4度，避免钢丝绳与轮槽侧壁产生过度摩擦。所有铰接位置的润滑通道都在模型中做了明确的结构体现，方便后期维护时加注润滑脂，保证铰接点转动灵活，不会出现卡滞问题。这套结构的整体尺寸紧凑，能适配现有港口起重机的卷扬机房安装空间，不需要对机房结构做改动就能完成升级替换，对于老旧港口设备的传动系统改造有很强的适配性。
