个人取暖器用80mm规格轴流散热风扇结构

　　在民用小家电的结构设计体系里，小型轴流风扇的选型与结构匹配一直是热管理环节的核心节点，尤其是个人桌面取暖器这类对温升控制、送风均匀度、安装空间都有明确约束的产品，80mm规格的轴流风扇几乎是经过多轮迭代后沉淀下来的最优解之一。这类风扇的应用场景并不局限于取暖器，在小型工控机箱、桌面功放、便携储能电源、LED驱动电源盒这类需要小空间强制对流散热的设备里也能见到同规格产品的身影，但针对取暖器做适配的型号，在叶片倾角、动平衡余量、边框安装位的设计上会和普通IT机箱散热扇有明显区别。

　　从实际用途来看，个人取暖器里搭载的这款80mm风扇，核心作用并不是直接向外吹送热风，而是在PTC加热组件或者电热丝发热体的后端形成稳定的轴向气流，让发热元件产生的热量能够顺着风道均匀导向出风栅，避免发热体局部积热导致外壳温升超标，同时也能让取暖器的出风覆盖范围更均匀，不会出现靠近发热体的区域温度过高、边缘区域无热感的问题。很多人会误以为取暖器的风扇越大越好，但实际上个人桌面类取暖器的整机内部空间通常非常紧凑，留给风扇安装的轴向深度往往只有30mm以内，径向尺寸如果超过90mm就会挤压发热体和控制板的安装空间，80mm的外径刚好能在有限空间内平衡风量与风压，既不会因为扇叶尺寸太小导致风量不足，也不会因为尺寸过大挤占其他部件的布局空间。

　　从功能特性上看，这款适配取暖器的80mm风扇采用的是七片不等距叶片设计，和普通等距叶片的机箱风扇相比，不等距布局能够打散叶片旋转时产生的固有频率噪声，在2000-2500转的常用转速区间，人耳感知的风噪会明显降低，不会在安静的桌面环境下产生扰人的尖锐啸叫。风扇的边框采用的是一体式注塑结构，四个角预留的安装孔位做了沉台设计，安装时可以把橡胶减震垫完全嵌在沉台里，避免风扇运转时的振动直接传递到取暖器的塑料外壳上，减少整机的共振异响。扇叶的动平衡等级做了G4.0级的校准，比普通民用风扇的G6.3级要求更高，毕竟取暖器的使用场景里经常会有用户把设备放在木质桌面或者玻璃台面上，微小的振动经过硬质台面放大后会很容易被感知到，更高的动平衡精度能有效降低这类问题的出现概率。

　　在设计思路上，这款风扇的建模过程首先是从安装边界倒推的：先确定取暖器内部留给风扇的最大径向尺寸是82mm，轴向安装间隙不能小于28mm，四个安装孔的中心距必须和机身内部的固定螺柱对齐，孔位公差控制在±0.1mm以内，避免安装时出现螺柱对不上孔的问题。扇叶的翼型没有采用普通的平板叶片，而是参考了小型轴流风机的低速翼型截面，叶片前缘做了小角度的圆弧过渡，后缘做了轻微的切角处理，这样在低转速下就能获得足够的送风效率，不需要把转速拉得过高就能满足取暖器的风量要求，同时也能降低电机的负载，延长风扇的使用寿命。风扇的中心轮毂直径控制在32mm，既能够容纳标准的20mm外径含油轴承电机，也不会因为轮毂过大减少有效通风面积，轮毂和扇叶的连接位置做了均匀的加强筋，避免长期高温环境下（取暖器内部靠近发热体侧的环境温度通常能达到60-70℃）扇叶和轮毂连接的位置出现蠕变变形。

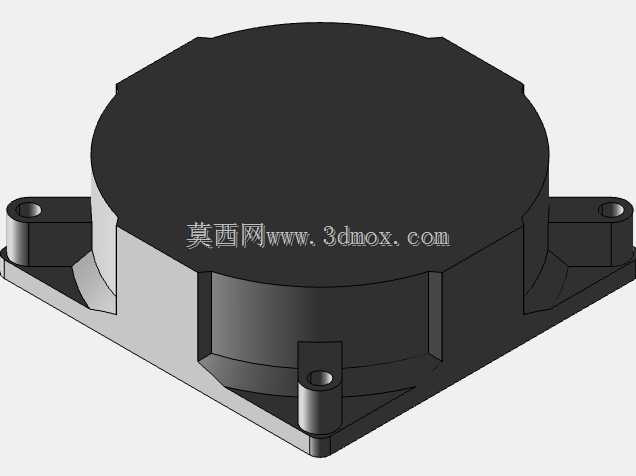

　　从外形尺寸与安装边界的细节来看，这款风扇的外框实际外径是80mm，外框厚度是25mm，四个安装孔的中心距是71.5mm，安装孔的直径是4.2mm，适配M4的自攻螺丝或者减震胶钉。风扇的出线位置设计在边框的侧面，而不是常见的背面，这样在安装到取暖器内部的时候，导线可以顺着边框侧面的走线槽布置，不会被夹在风扇和机身壳体之间，也不会因为导线突出风扇背面导致安装间隙不足。风扇的进风侧做了一圈1mm高的导流圈，能够减少进风端的气流紊流，提升送风效率，出风侧的边框边缘做了倒角处理，避免气流离开扇叶时在边框边缘产生涡流噪声。在建模的时候，这些细节都需要精准还原，因为哪怕是1mm的尺寸偏差，都可能导致实际装配时出现干涉，或者影响风扇的实际送风效果。

　　很多刚接触小家电结构设计的工程师，在选型这类小风扇的时候往往只关注风量、转速这些纸面参数，忽略了安装边界、振动传递、高温环境下的结构变形这些实际问题，最后做出来的样机要么装不进去，要么运转起来噪声大、振动明显，甚至用一段时间就出现扇叶变形蹭框的问题。这款80mm风扇的三维结构，把这些实际工程中需要考虑的细节都做了完整的还原，不管是用来做取暖器的整机结构装配验证，还是做同规格风扇的改型设计参考，都能直接对接结构设计的实际需求，不需要再反复核对安装尺寸和结构细节，能够减少前期设计阶段的反复校核工作量。
