拓竹X1系列3D打印机碳屑收集槽结构

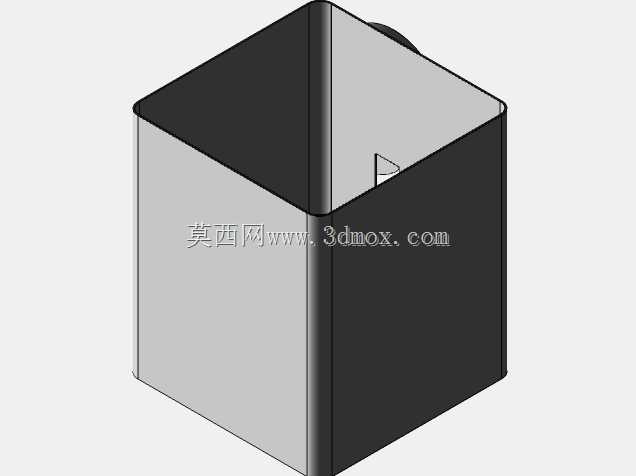

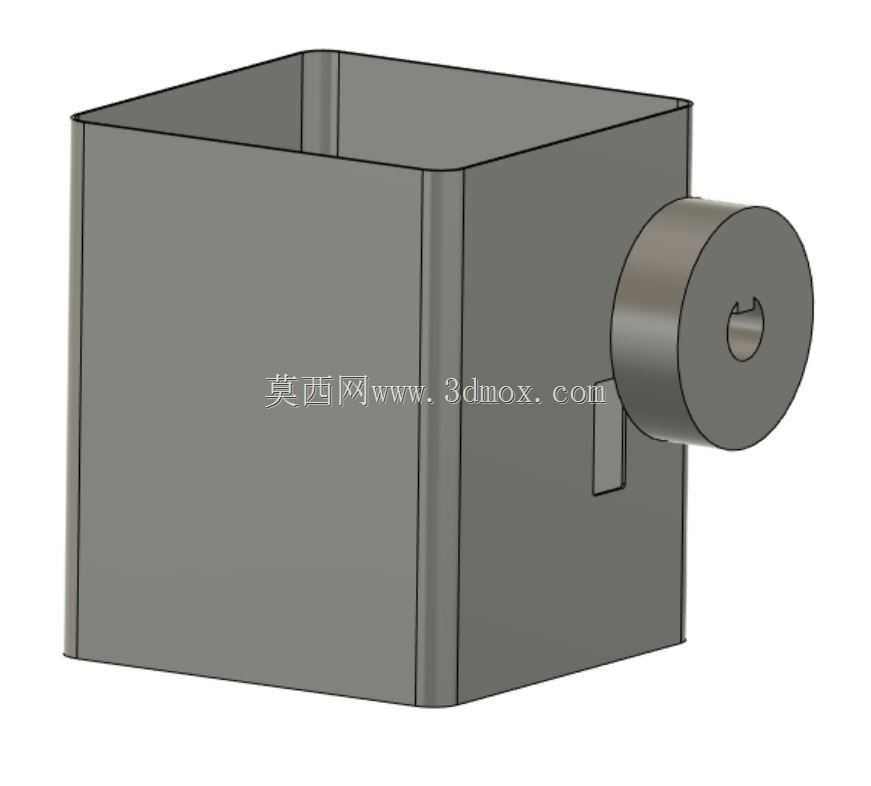

　　桌面级FDM3D打印机在长时间连续打印尤其是使用碳纤维填充耗材的工况下，耗材送进路径与挤出齿轮啮合位置会持续磨下细碎的碳粉颗粒，这些颗粒如果直接散落在设备台面上，不仅会污染打印平台、影响首层粘附效果，细小颗粒飘入导轨、传动丝杆缝隙还会加剧运动副磨损，缩短设备核心运动部件的使用寿命，不少用户日常使用中都遇到过碳屑散落难以清理、甚至卡滞送料轮的问题，这款收集槽就是针对该实际使用痛点设计的配套改装结构。从结构形态来看，整体采用敞口式盒型主体，侧壁做了等厚的圆角过渡处理，避免直角位置积灰留清洁死角，盒体一侧伸出的带轴孔圆柱凸台是核心安装定位结构，轴孔的尺寸匹配设备对应位置的固定销轴外径，

　　安装时直接将凸台的轴孔对准设备侧方的定位销推入即可完成固定，不需要额外打孔或者使用粘接剂，不会破坏设备原有外观结构，拆卸清理的时候直接拔出就能倒出积攒的碳屑，日常维护操作非常便捷。盒体的敞口边缘刚好对准送料轮与耗材的啮合切点正下方，磨下来的碳屑会在重力作用下直接落入槽内，不会向四周散落，槽体的深度经过实际工况验证，按照每天8小时的打印强度计算，积攒满槽的碳屑需要至少两周时间，不需要频繁拆卸清理。设计过程中特意将盒体内壁做了微小的拔模斜度，不管是采用FDM工艺自行打印制作还是小批量注塑生产，都能顺利脱模，壁厚控制在均匀的2mm，既保证了结构强度，不会因为日常拿取清理发生开裂变形，也不会因为壁厚过大导致打印制作耗时过长、材料浪费。

　　安装边界方面，整个结构突出设备侧壁的尺寸控制在35mm以内，不会和设备旁边放置的耗材架、线材等周边物件发生干涉，盒体底部距离设备台面留有2mm的间隙，不会因为台面不平整导致安装歪斜，凸台的轴孔位置做了0.2mm的公差补偿，即便是使用普通桌面级3D打印机打印出来的零件，也能顺畅插入定位销，不会出现过紧装不上或者过松容易脱落的问题。实际使用场景中，除了收集碳纤维耗材磨下的碳屑，更换普通PLA、ABS耗材时产生的料屑、剪断的耗材小段也能一并收纳，避免这些细小杂物掉入设备内部的运动结构里，日常清理只需要将槽体拔下，倒出内部积攒的碎屑，用毛刷简单扫过内壁就能完成清洁，不需要对设备主体进行大范围擦拭。结构上没有多余的复杂曲面，

　　所有转角都采用R3以上的圆角过渡，没有应力集中的尖角位置，即便是使用PLA这类偏脆的材料打印，日常使用中也不容易发生边角断裂的问题，侧方预留的小缺口是为了避让设备原有的线材走位，安装之后不会挤压到设备内部的连接线，避免线材长期受压破损引发电路故障。很多用户在改装3D打印机配件的时候容易陷入过度设计的误区，添加很多不必要的卡扣、磁吸结构，反而增加了打印难度和故障点，这款结构在设计时就刻意做了减法，仅靠单个定位凸台完成固定，结构简单可靠，没有多余的活动部件，不存在长期使用后卡扣磨损、磁吸消磁导致固定失效的问题，完全能满足日常集屑的使用需求。
