绿色折弯式钣金安装固定支撑支架

　　日常做小型电控、电源类设备的结构配套时，这类L型折弯钣金支架是出镜率极高的零件，很多刚接触钣金设计的工程师容易在这类小件上踩坑，要么安装孔位匹配度差，要么折弯后干涉内部元件，要么承重冗余不足导致长期使用变形。这款支撑件采用单块钣金一体折弯成型，没有额外的焊接拼接工序，加工时仅需激光下料、数控折弯两道核心工序，量产一致性好，加工成本可控，表面做喷塑处理，绝缘性和耐锈蚀能力都能满足常规室内工业设备的使用需求。

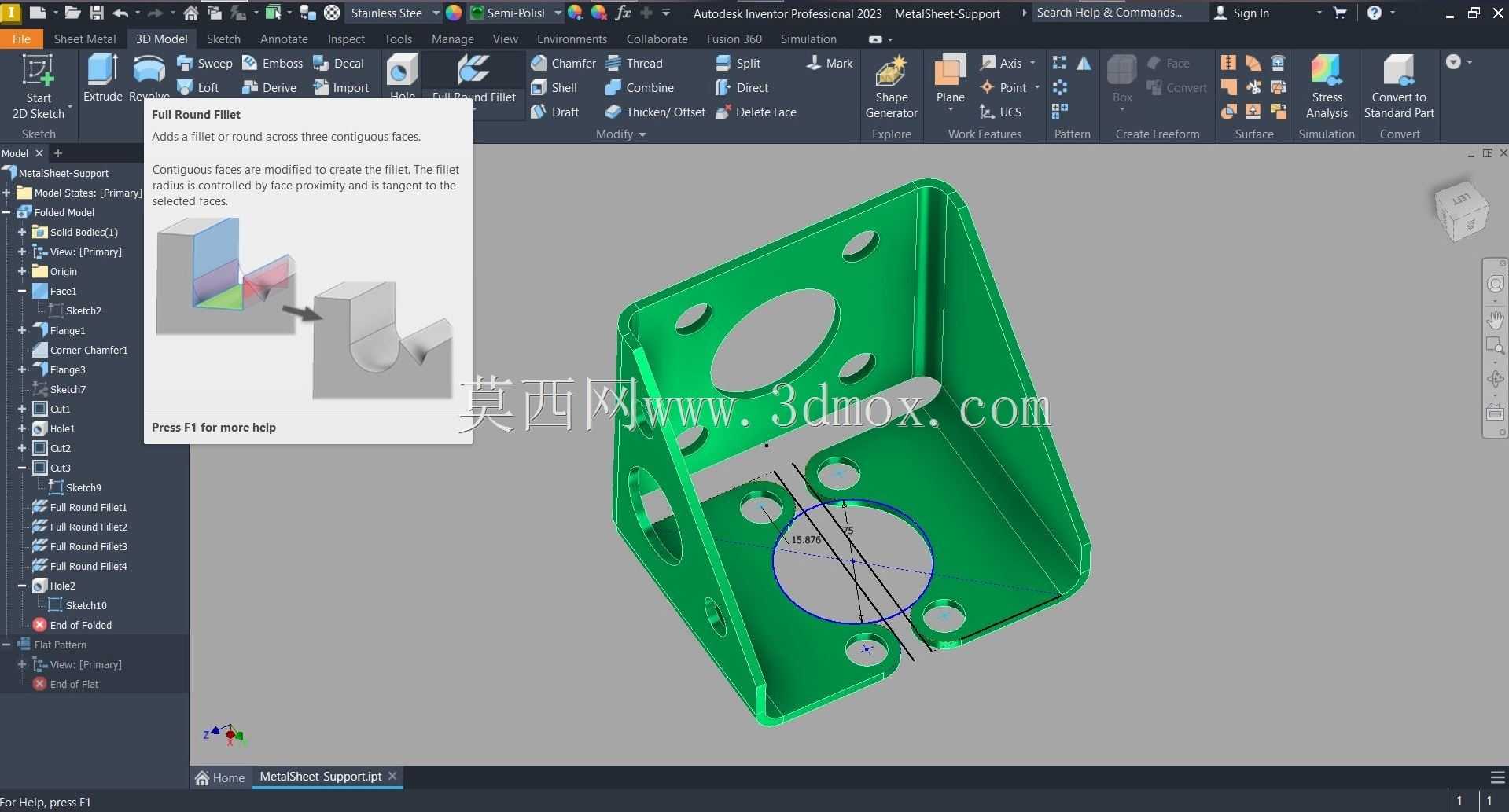

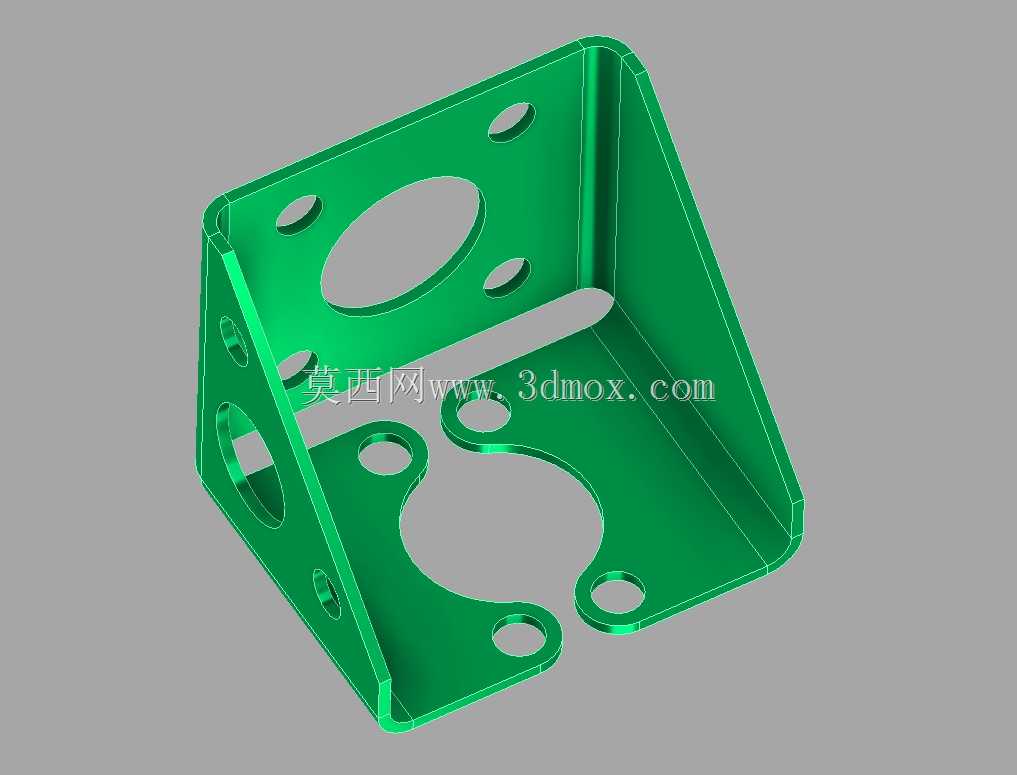

　　从结构布局来看，两个垂直的安装面分别承担不同的固定功能，垂直立面预留了大直径的过孔和周边的小安装孔，大孔主要用于避让元件的接线端或者突出的壳体结构，周边小孔用于和被支撑的元件本体锁附固定，水平底面的多组不同孔径的安装孔，既可以适配不同孔距的设备安装底板，也预留了走线、避让底部凸起结构的空位，不用在装配时额外现场扩孔调整。做这类钣金支撑件的设计时，首先要核算折弯系数，不同厚度的冷轧钢板折弯时的R角和展开尺寸偏差直接决定了最终成型的尺寸精度，这款支架的折弯边做了小角度的压边处理，边缘没有锋利的毛边，装配时不会划伤操作人员，也能提升折弯边的结构强度，避免长期受力出现折弯处开裂的情况。

　　安装边界方面，这类支架的垂直立面高度要匹配被支撑元件的安装面高度，不能出现元件装上去之后底部悬空或者顶到设备底板的情况，水平安装面的外延尺寸要控制在设备内部的安装空间范围内，避免和周边的线束、其他元件产生干涉，所有安装孔的孔位公差要控制在±0.1mm范围内，保证和标准件螺丝的匹配度，不会出现锁附时螺丝偏斜、滑牙的问题。实际应用场景中，这类支架除了可以用于电源变压器类元件的安装固定，也可以适配小型继电器、接线端子排、小型控制模块的安装支撑，在低压电控柜、小型桌面式工业设备、户外小型控制箱内都能用到，设计时特意在两个面的衔接处做了让位缺口，既减少了折弯时的材料应力集中，也能给拐角处的线束留出走线空间，避免线束被钣金拐角割破绝缘层。

　　很多新手设计这类钣金件时容易把孔位做的过于靠近折弯边，实际上孔中心到折弯边的距离至少要保留1.5倍板厚的距离，否则折弯时孔位会被拉扯变形，这款支架的所有安装孔都满足这个设计要求，加工时不会出现孔位变形的问题，不需要后续二次攻牙或者修孔。另外支架表面的喷塑层厚度控制在60-80μm，既不会因为喷塑层过厚导致螺丝锁附时出现滑牙，也能保证足够的绝缘性能，即使设备出现轻微漏电情况，也能通过支架的绝缘层避免金属壳体带电，提升设备的使用安全性。从承重角度来看，采用常规1.5mm厚度冷轧钢板加工的话，这款支架可以稳定支撑5kg以内的元件，完全满足小型电源类、电控类元件的承重需求，不需要额外增加加强筋结构，简化了加工工序，也减少了零件的整体重量。
