双悬架结构钢管越野小车框架设计

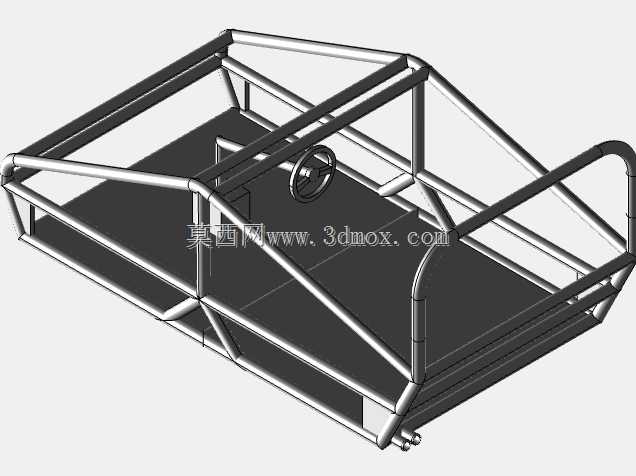

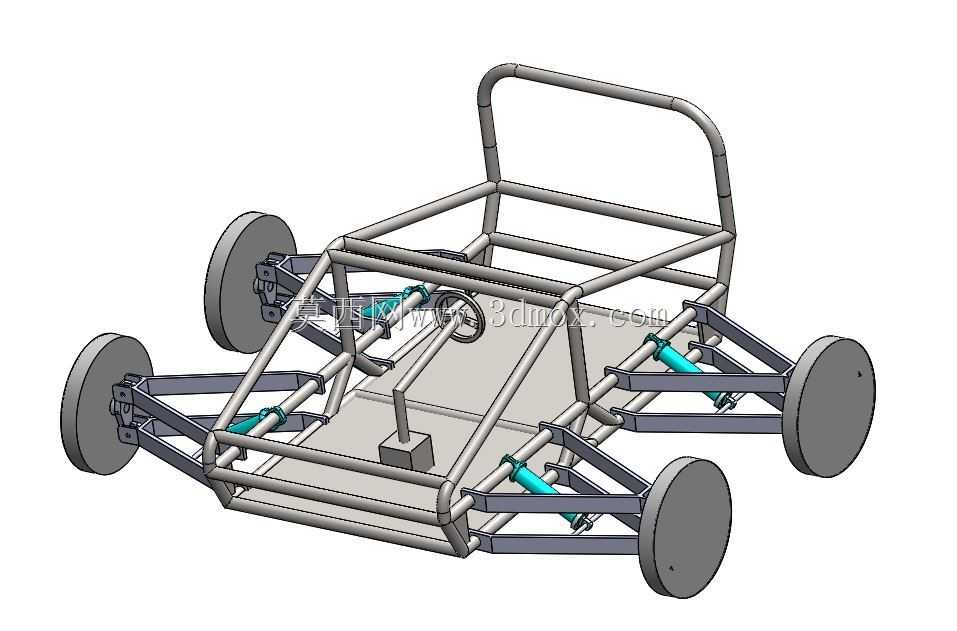

　　该款小型越野载具框架采用空间钢管桁架式结构设计，核心面向非铺装路面的短途通行、复杂地形探测作业场景，可作为小型无人探测载具、教学实验载具的基础承载平台使用，适配野外科考、场地实训、小型作业设备搭载等实际工况。从结构设计逻辑来看，整体车架采用等径薄壁钢管弯折后焊接成型，桁架结构的杆件走向完全贴合载荷传递路径，在轮座冲击点、驾驶舱承载区、防滚架顶部均做了杆件加密处理，在控制整体自重的前提下，保证了车架扭转刚度与冲击承载能力，能够应对非铺装路面行驶时产生的交变冲击载荷，避免车架出现永久性形变。

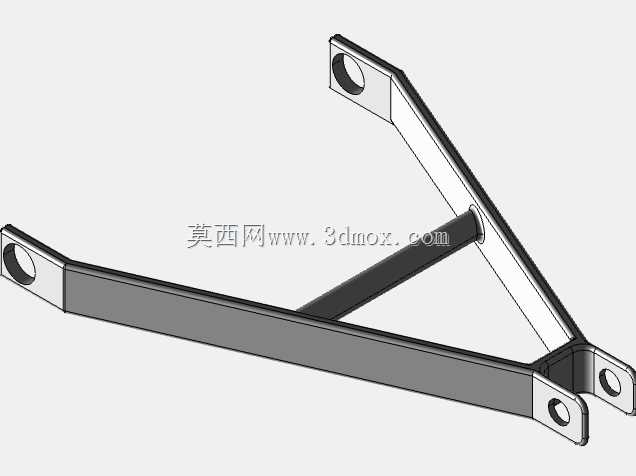

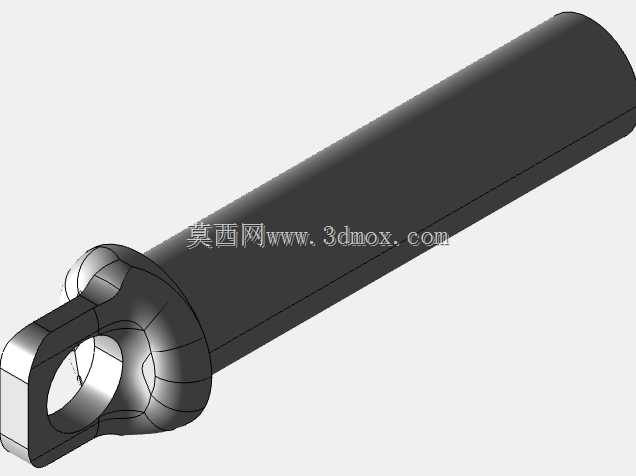

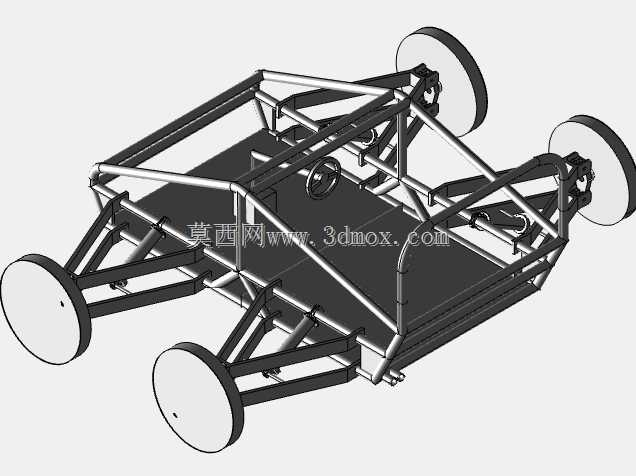

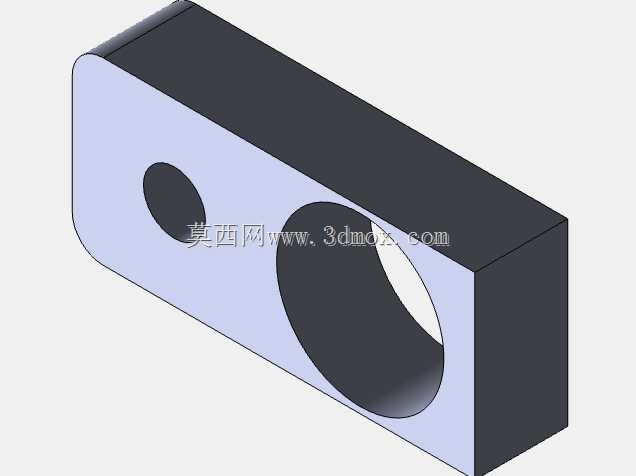

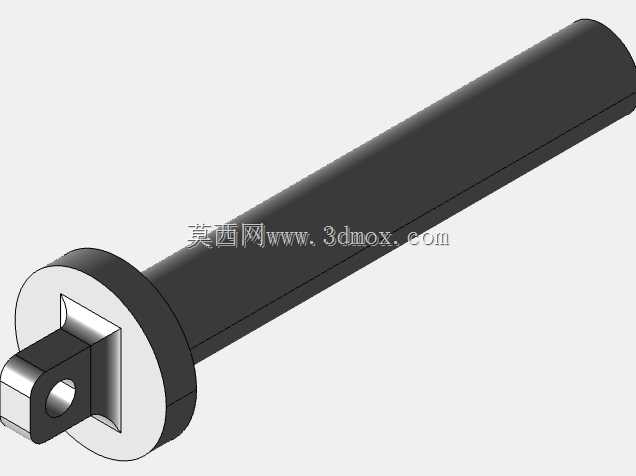

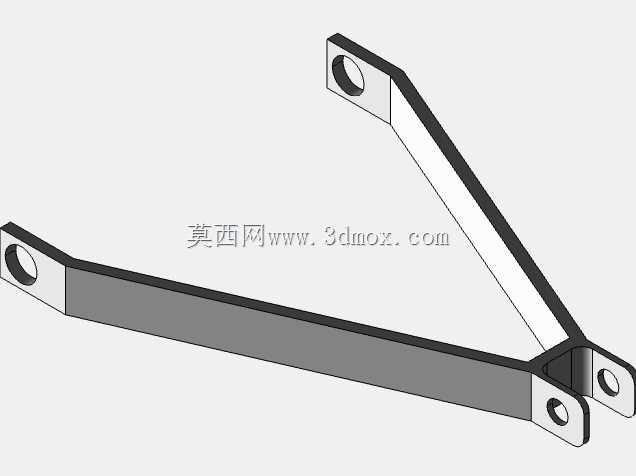

　　行走系统采用四轮独立双横臂悬架结构，每个轮组匹配独立的筒式减震元件，上下摆臂采用等长设计思路，保证车轮在上下跳动过程中轮距变化量控制在合理区间，减少轮胎异常磨损，同时悬架行程预留充足，在单侧车轮遇到凸起或凹陷障碍时，能够最大程度保证其余车轮与地面的接触面积，提升整车抓地性能，避免出现单侧轮悬空失去动力的情况。轮组安装位采用标准化法兰接口设计，可根据实际使用场景更换不同胎纹、不同直径的轮胎，适配沙地、泥地、硬质铺装路面等不同通行需求，安装边界预留了制动组件、轮毂驱动电机的装配空间，无需对车架主体结构做二次修改即可完成动力系统、制动系统的加装。

　　车架中部预留的平整承载区域，可根据使用需求加装座椅、储物舱、探测设备安装支架等拓展组件，后部防滚架结构既可以作为乘员防护结构，也可作为拓展设备的安装基座，用于固定照明组件、通讯天线、采样设备等附属装置。从安装尺寸边界来看，整车轮距控制在1200mm范围内，轴距控制在1600mm左右，车架主体最高点距离地面高度不超过1100mm，整体外廓尺寸紧凑，既可以满足狭窄林间道路、山地小径的通行需求，也能够适配常规小型货运车辆的装载运输要求，方便跨区域转运作业。悬架上下摆臂的铰接点均采用自润滑衬套安装位设计，可降低日常维护频次，减震器安装座采用可调角度设计，可根据实际载重量调整减震器初始倾角，匹配不同载荷下的悬架刚度需求。

　　车架前部预留了转向机构的安装空间，可适配齿轮齿条式转向机，转向拉杆的安装点与悬架摆臂做了运动干涉校核，在悬架全行程跳动过程中不会出现拉杆与摆臂剐蹭、转向角度异常变化的问题。整体结构没有冗余设计，所有杆件均承担明确的载荷传递作用，焊接节点均做了应力释放处理，避免长期受冲击载荷出现焊缝开裂的问题，对于从事小型越野载具设计、非道路移动平台开发的结构工程师而言，该结构的悬架匹配思路、桁架车架的杆件布局逻辑，都具备较高的参考价值，可直接作为同类产品开发的基础结构原型，根据实际载荷需求调整钢管壁厚、悬架参数即可快速衍生出适配不同场景的载具产品。
