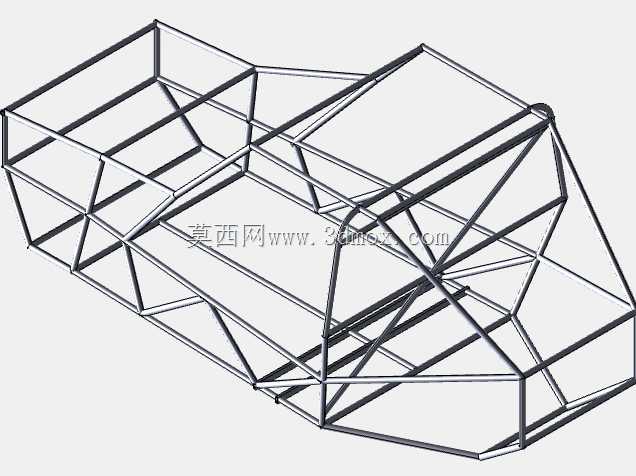

巴哈赛车定制防滚笼底盘框架结构

　　这套钢管焊接式框架结构，是面向越野巴哈赛事打造的定制化底盘承载基体，核心承担整车受力传递、驾乘人员防护、各系统安装基准的多重作用，完全围绕非铺装路面高速越野的极端工况做结构适配。从实际赛事应用场景来看，这类底盘框架需要直面飞跳落地的瞬时冲击、连续颠簸路面的交变载荷、侧翻时的碰撞挤压，所有管材的排布、节点的连接位置，都经过受力路径的反复优化，没有冗余的结构重量，同时能把各个方向的外力快速分散到整个框架上，避免局部应力集中导致的结构失效。

　　设计过程中首先确定的是驾乘人员的生存空间边界，防滚笼的核心环、侧边防撞斜撑、前部溃缩引导结构的位置，都严格围绕驾乘人员的坐姿活动范围预留安全间隙，哪怕框架发生规定范围内的碰撞变形，也不会侵入驾乘人员的生存空间，这是越野赛车底盘设计的核心红线。框架的主纵梁采用连续通长的管材布置，从车头的前悬安装点一直延伸到车尾的后悬固定位，动力总成、传动系统、燃油箱、散热系统的安装硬点，都直接集成在主纵梁的对应节点上，不需要额外添加过多的辅助安装支架，减少整体焊接工作量的同时，也降低了额外支架带来的重量累加。

　　前部的框架结构特意做了三角形斜撑排布，一方面是给前悬架的上下摆臂、转向机构留出足够的运动行程，避免悬架跳动时与框架发生干涉，另一方面三角形的稳定结构可以把前轮受到的冲击直接传导到主纵梁和中部防滚环上，在发生正面碰撞时，前部的斜撑结构会按照预设的路径逐级溃缩吸能，不会把冲击力直接传递到驾乘舱区域。中部的防滚环是整个框架刚度最高的部分，采用大管径的管材弯制而成，侧面的斜撑从防滚环顶部一直延伸到底部纵梁，形成多个连续的三角形稳定结构，既可以在车辆侧翻时承担顶部的冲击载荷，也能作为安全带安装点、座椅固定点的承载基体，保证碰撞时座椅和安全带不会发生移位。

　　尾部的框架结构相对收窄，主要是为了给后悬架、后传动系统留出布置空间，同时兼顾后轮的跳动行程，尾部的横撑位置特意避开了传动轴的运转路径，也为后期加装后防撞结构、尾部附件预留了安装孔位。整个框架的所有连接节点都采用相贯线切割的管材对接方式，焊接时保证焊口全周熔透，没有虚焊漏焊的位置，每个节点的受力方向都做了焊脚尺寸的适配，高受力区域的焊脚会适当加大，低受力区域在保证强度的前提下控制焊脚尺寸，减少焊接变形和额外重量。

　　从安装边界来看，框架的底部纵梁平面是整个底盘的安装基准面，所有底盘部件的安装定位都以这个平面为基准，保证悬架安装点的位置度公差控制在合理范围内，避免四轮定位参数出现偏差。框架的整体宽度控制在赛事规则允许的范围内，既保证驾乘人员的操作空间，也避免过宽影响车辆在狭窄越野路段的通过性；轴距参数结合前后悬的布置做了优化，兼顾直道行驶的稳定性和弯道的转向灵活性。框架的管材选型也匹配不同位置的受力需求，主承载环、主纵梁采用壁厚更大的高强度钢管，辅助支撑、附件安装位采用稍薄的管材，在保证整体结构强度和刚度的前提下，把整备质量控制在最优区间，提升车辆的动力重量比。

　　在实际装配场景中，这套框架可以直接适配常规巴哈赛车的通用部件，前悬的安装点间距、转向机的固定位、座椅的安装孔位都做了通用化适配，不需要对配套部件做大规模改装就能完成组装，后期维护时如果出现局部管材变形，也可以单独切割更换对应位置的管材，不需要整体报废框架，降低赛事过程中的维护成本。框架的上部结构也预留了车身覆盖件的安装点位，后期加装外壳、进排气系统、电气线路时，可以直接在预留的横撑上固定，不需要额外在主承力管材上钻孔，避免破坏主结构的强度。
