电源变压器内部涨开式固定夹结构设计

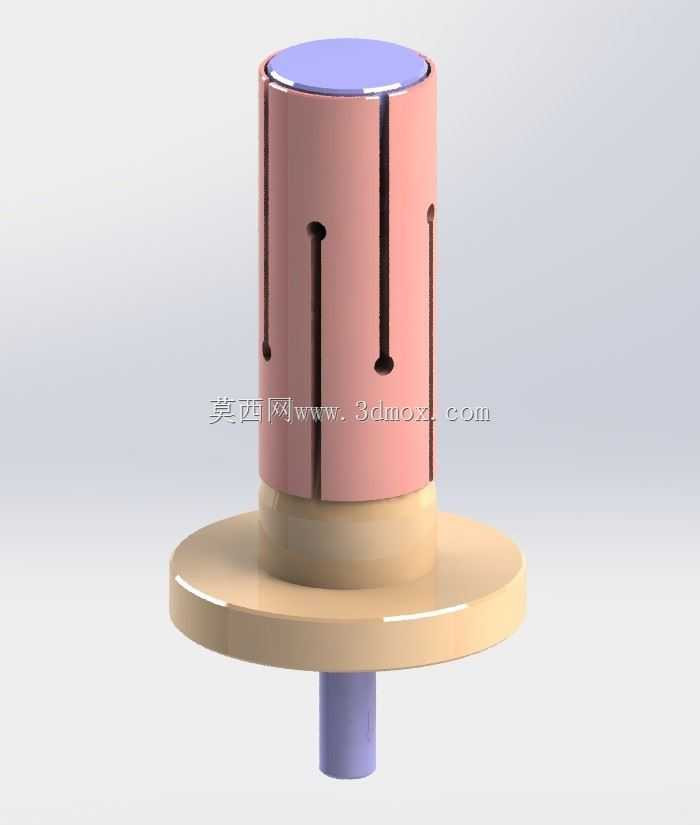

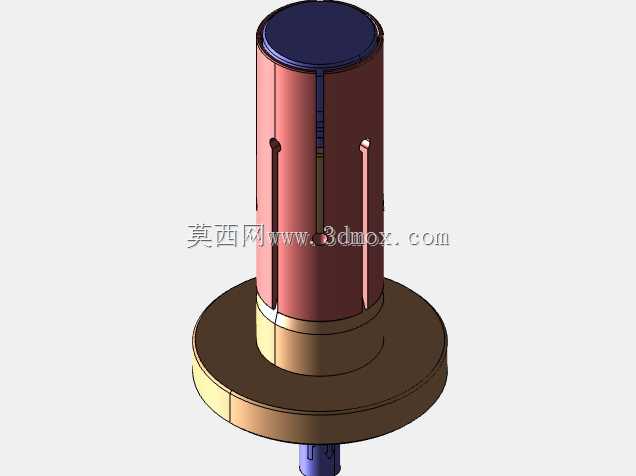

　　这款内部固定夹是针对小型电源变压器绕组与铁芯装配工序开发的内嵌式夹紧构件，主要应用在小功率EI型、插针式电源变压器的生产装配环节，解决传统胶粘、卡簧固定方式在高频振动工况下绕组松脱、引脚偏移的问题。从结构上看，构件采用三段式同轴设计，底部是带限位凸缘的圆盘基座，中间段为带轴向开槽的弹性涨套，顶部是封闭的承压端盖，中心贯穿的定位柱与基座连为一体，整体没有额外的可拆卸紧固件，依靠自身弹性变形实现夹紧功能。

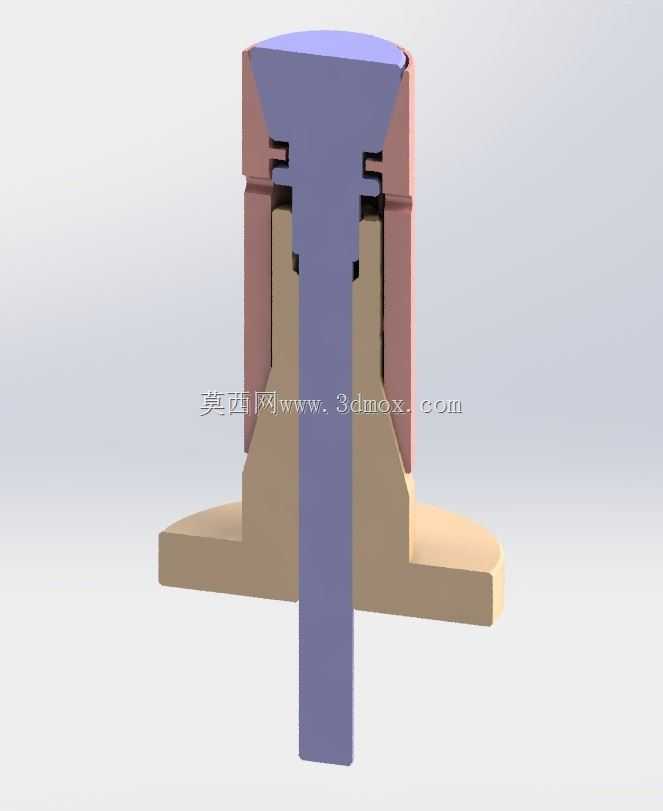

　　实际产线使用时，该夹件预先嵌入变压器骨架的中心定位孔内，当绕组绕制完成后，通过顶部承压端施加轴向压力，涨套部分的四条轴向开槽会在锥面导向作用下向外均匀撑开，开槽末端的圆弧卸荷槽能避免应力集中导致的涨套开裂，撑开后的涨套外壁会紧密贴合骨架内壁，底部圆盘基座则卡在骨架下端的定位台阶上，实现轴向与径向的双重定位，不需要额外点胶或者加装卡簧，就能把绕组、骨架与内部铁芯牢牢固定为整体，在后续浸漆、烘干工序中也不会出现组件移位的情况。

　　设计阶段首先考虑的是变压器内部的安装边界，常规小功率电源变压器的骨架中心孔直径普遍在8-12mm区间，因此这款夹件的涨套自然状态下外径比骨架中心孔小0.2mm，方便装配时顺畅插入，涨开后的最大外径比中心孔大0.3mm，保证足够的涨紧力同时不会撑裂塑料骨架；底部圆盘基座的直径比骨架下端面直径小1mm，厚度控制在1.5mm，不会超出变压器的安装平面，避免影响后续PCB板插装焊接；中心定位柱的直径与铁芯中心孔匹配，长度比铁芯叠厚短0.5mm，不会顶到上端的绝缘垫片。

　　选材上优先考虑弹性与绝缘性能的平衡，涨套部分采用改性PBT材质，邵氏硬度控制在85HD左右，既具备足够的弹性变形量，反复拆装3次以上仍能保持80%以上的涨紧力，又能满足变压器的绝缘耐压要求，不会在绕组与铁芯之间形成导电通路；底部基座与中心柱采用同材质一体注塑成型，避免拼接缝隙带来的尺寸偏差，整体成型后的同轴度公差控制在0.05mm以内，保证装配后铁芯不会出现偏斜，降低变压器工作时的磁阻损耗与嗡嗡异响。

　　和传统的外部卡箍固定方式相比，这种内嵌式涨夹完全藏在变压器骨架内部，不会占用外部安装空间，适配自动化产线的自动上料工序，夹件可以通过振动盘直接排序送料，不需要人工调整方向；涨紧力均匀分布在整个骨架内壁，不会出现局部应力过大导致的骨架开裂问题，在车载电源、工业控制电源这类存在持续振动的应用场景中，能把变压器绕组松脱的故障率降低90%以上。另外夹件的轴向开槽宽度设计为0.8mm，涨开时槽缝不会完全闭合，浸漆时绝缘漆可以顺着槽缝渗入骨架与夹件的间隙，固化后进一步提升整体结构强度，同时槽缝也能作为散热通道，带走绕组工作时传递到中心部位的热量，避免局部积热加速绝缘层老化。

　　在装配公差匹配上，夹件所有棱角都做了R0.2mm的圆角处理，避免装配时刮破骨架内壁的绝缘涂层；顶部承压端的平面度公差控制在0.03mm以内，保证自动化压装时压力均匀分布，不会出现压偏导致的涨套变形不一致问题；底部圆盘基座的下端面做了0.1mm的浅凹槽，点胶固定时可以储存少量胶水，提升夹件与骨架下端面的粘接强度，即使在极端高低温环境下，不同材质的热胀冷缩量差也不会导致夹件松脱。
