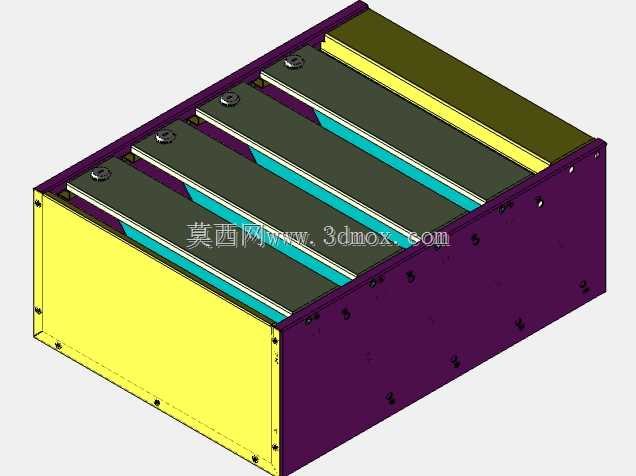

这款壳体是针对小功率多绕组电源变压器开发的内置模组容纳结构,日常应用场景覆盖工业控制板卡供电模块、小型通讯设备内置电源、实验室测试用可调电源模组的封装防护,核心作用是为变压器内部叠片绕组、整流模组、绝缘隔层提供物理防护与排布支撑,避免装配、运维过程中异物触碰绕组造成绝缘破损,同时约束内部模组的相对位置,降低设备运输、运行振动带来的绕组移位、接线松脱风险。从结构设计逻辑来看,壳体采用分体拼接式构型,底部为一体化深腔承载基座,侧壁预留阵列式安装孔位,既可以通过螺丝完成上盖与基座的锁合固定,也能适配不同安装场景的外接固定需求——比如嵌入设备机柜内部时,可通过侧壁孔位搭配压片完成快速固定,无需额外制作安装支架。
腔体内部设置多道平行的分隔凸筋,凸筋高度与绕组模组的厚度匹配,每个独立槽位对应一组绕组或整流模组,相邻槽位之间的凸筋同时起到绝缘隔离作用,避免不同电压等级的模组之间出现爬电距离不足的问题,凸筋表面做了微小的倒角处理,装配时不会刮破绕组外层的绝缘包膜,降低装配环节的绝缘损坏概率。壳体的外露端面做了差异化的色彩区分,不同色块对应不同的接线区域标识,现场接线时可以通过色块快速区分高压输入侧、低压输出侧、接地端的对应位置,减少接线错误的概率,同时端面的平整区域可以粘贴参数标识铭牌,不会因为曲面、凹凸结构导致铭牌粘贴不牢、标识模糊。
从安装边界尺寸来看,壳体整体为规整长方体构型,长宽高比例适配常规1U-2U机柜内置电源的安装空间,腔体内部的有效容纳深度可以覆盖常规EI型、CD型铁芯的绕组堆叠高度,侧壁的安装孔位采用通用孔距设计,与市面主流同功率等级电源变压器的安装孔位兼容,替换旧有设备的损坏壳体时无需重新打孔调整安装位置。壳体的边角位置做了小半径圆角处理,既避免锐边在装配时划伤操作人员,也不会因为圆角过大占用额外的安装空间,在紧凑的设备内部排布时可以紧贴相邻元器件布置,提升设备内部的空间利用率。
壳体顶部的压合边采用阶梯式结构,上盖扣合后压合边与基座侧壁形成迷宫式密封结构,可以阻挡日常环境中的灰尘、细小金属碎屑落入腔体内部,避免积尘造成的绝缘性能下降,同时这种结构不需要额外加装密封胶条,减少了零部件数量,降低装配复杂度与后期维护的备件成本。在绕组模组的装配流程中,每个槽位的底部预留了微小的凸点支撑,绕组放入槽位后底部与腔体底面之间留有微小间隙,既可以为绕组工作时的热膨胀预留形变空间,也能让腔体内部的空气形成微弱的对流通道,带走绕组工作产生的热量,避免热量在腔体内部积聚造成绕组温升过高。侧壁的接线缺口位置做了翻边处理,接线穿过缺口时翻边可以避免锐边割破线缆绝缘层,同时缺口的尺寸适配常规的护线套安装规格,需要更高防护等级时可以直接加装标准护线套,无需二次加工扩孔。
