燃气空气LP混合器结构设计三维作品

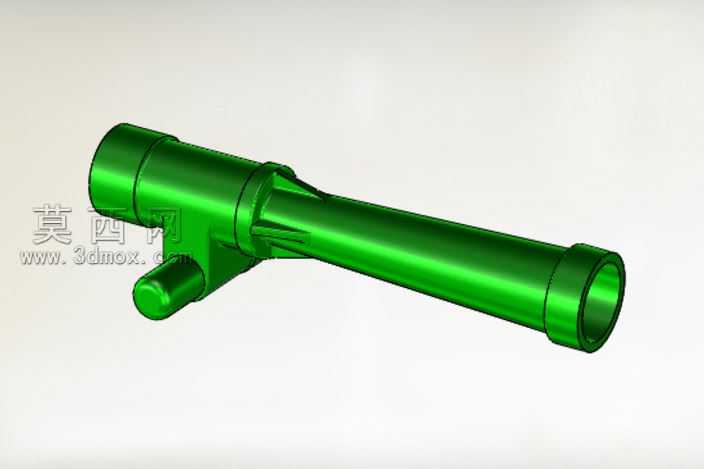

本作品为气体空气LP混合器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循流体混合类零部件的设计逻辑，首先完成整体轴向流道的草绘布局，以旋转凸台命令生成主体管状基体，保证主流通路的同轴度公差符合气路元件的装配要求。建模阶段针对侧部进气接口采用拉伸凸台与圆角过渡处理，避免流道转角处出现应力集中与流体滞止区，主体外表面的加强结构通过扫描命令生成，在不增加整体壁厚的前提下提升管件的结构刚性，可承受低压燃气输送过程的压力波动。材质渲染阶段为模型赋予亮面绿色金属漆材质，模拟工业燃气配件常用的喷塑表面处理效果，通过调整环境光反射参数凸显模型的曲面过渡细节，清晰展示各段流道的直径变化：主体入口段为等径直管，中部为渐缩式混合腔结构，侧部接口为燃料进气通路，出口段为扩径稳流段，该结构可实现LP燃料与空气的按比例充分预混，适配LP44、LP64、LP84三种不同的配置工况。设计过程中重点校核了各接口的连接尺寸，侧部接口与主体的相贯线处采用平滑圆角处理，既保证焊接或装配时的密封性能，也减少流体经过相贯位置的局部阻力损失；主体两端的连接端口采用标准管接口结构，可直接对接通用供气回路的管路元件，无需额外加工转接结构。整体模型无多余建模特征，所有特征参数均可编辑调整，可直接用于后续的工程图导出、流体仿真分析或实物打样验证，模型的结构细节完全覆盖实际产品的装配需求，各段壁厚均匀，符合注塑或金属压铸的工艺成型要求，避免出现壁厚突变导致的成型缺陷。
