可伸缩六边形铰接连杆机构装置

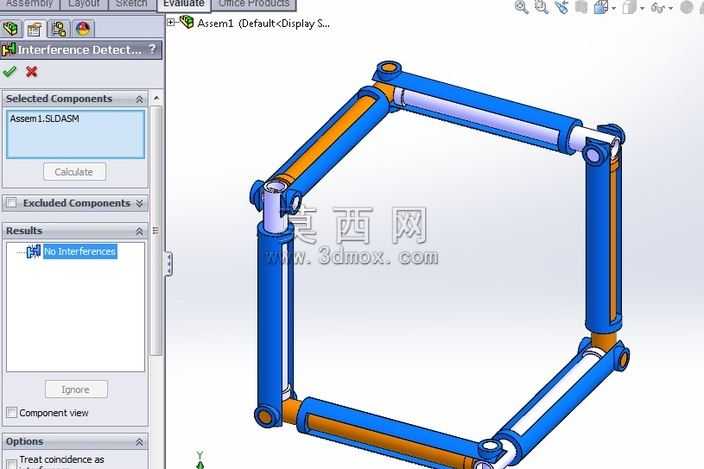

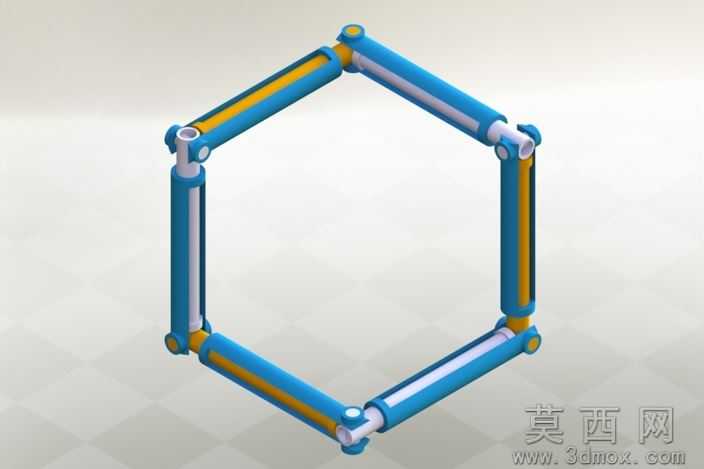

本作品为可伸缩铰接式六边形连杆机构，采用SolidWorks完成全参数化三维建模，建模过程中优先采用自顶向下的装配设计思路，先搭建整体运动骨架，再逐一对各段连杆、铰接销轴、端部连接头进行零件级建模，确保各零件间的装配约束完全匹配实际运动逻辑，可直接实现伸缩动作的运动仿真。模型渲染阶段采用哑光工程塑料材质，主体连杆外覆层设置为亮蓝色ABS塑料质感，内嵌伸缩滑杆设置为浅灰色硬质PVC质感，铰接转动副的销轴与连接端设置为银灰色金属质感，通过三点布光打出柔和的环境阴影，清晰呈现各部件的层次结构与装配关系。结构设计上，整套机构由六组完全相同的双段伸缩连杆单元首尾铰接而成，每个连杆单元包含外管、内滑杆、端部铰接座、转动销轴四个核心部件，相邻单元通过铰接座实现360度平面转动，单组连杆单元可沿轴向做线性伸缩，六组单元联动时可实现整体六边形的径向缩放，既可以收缩为紧凑的小尺寸六边形，也可以伸展为大尺寸正六边形框架。设计过程中对铰接处的转动间隙、滑杆与外管的配合公差做了合理预留，既保证运动过程无卡滞，也避免间隙过大导致的机构松散，同时对所有棱边做了R0.5的圆角处理，还原实际工业零件的加工工艺特征。整套模型装配逻辑清晰，零件特征树完整可编辑，所有配合关系均采用标准机械配合，未出现冗余约束或错误约束，可直接用于运动原理演示、机械教学示例或衍生创意装置的结构参考，通过调整连杆长度、铰接点位置还可拓展为不同边数的可伸缩多边形框架结构，具备较强的结构拓展性。
