KTM越野摩托320mm前制动盘结构设计

　　这款制动盘针对大排量越野摩托与滑胎车型的重载制动场景开发，核心适配非铺装路面跳跃落地、铺装路面高速重刹的复合使用需求，区别于普通街车制动盘的单一工况设计，在结构强度、散热效率、重量控制三者间做了针对性平衡。从实际装车场景来看，这类大直径制动盘主要搭配对置四活塞辐射卡钳使用，320mm的外径设计能有效提升制动力臂长度，同等卡钳夹紧力下可获得更高的制动力矩，减少长距离下坡、连续重刹时的骑手手部施力强度，避免越野穿越过程中因手臂疲劳出现操控失误。

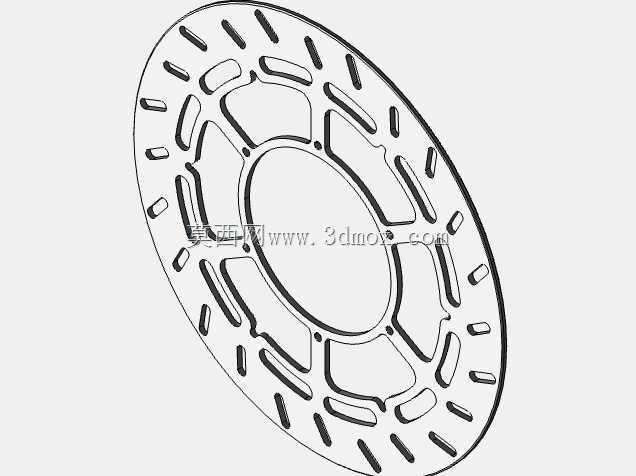

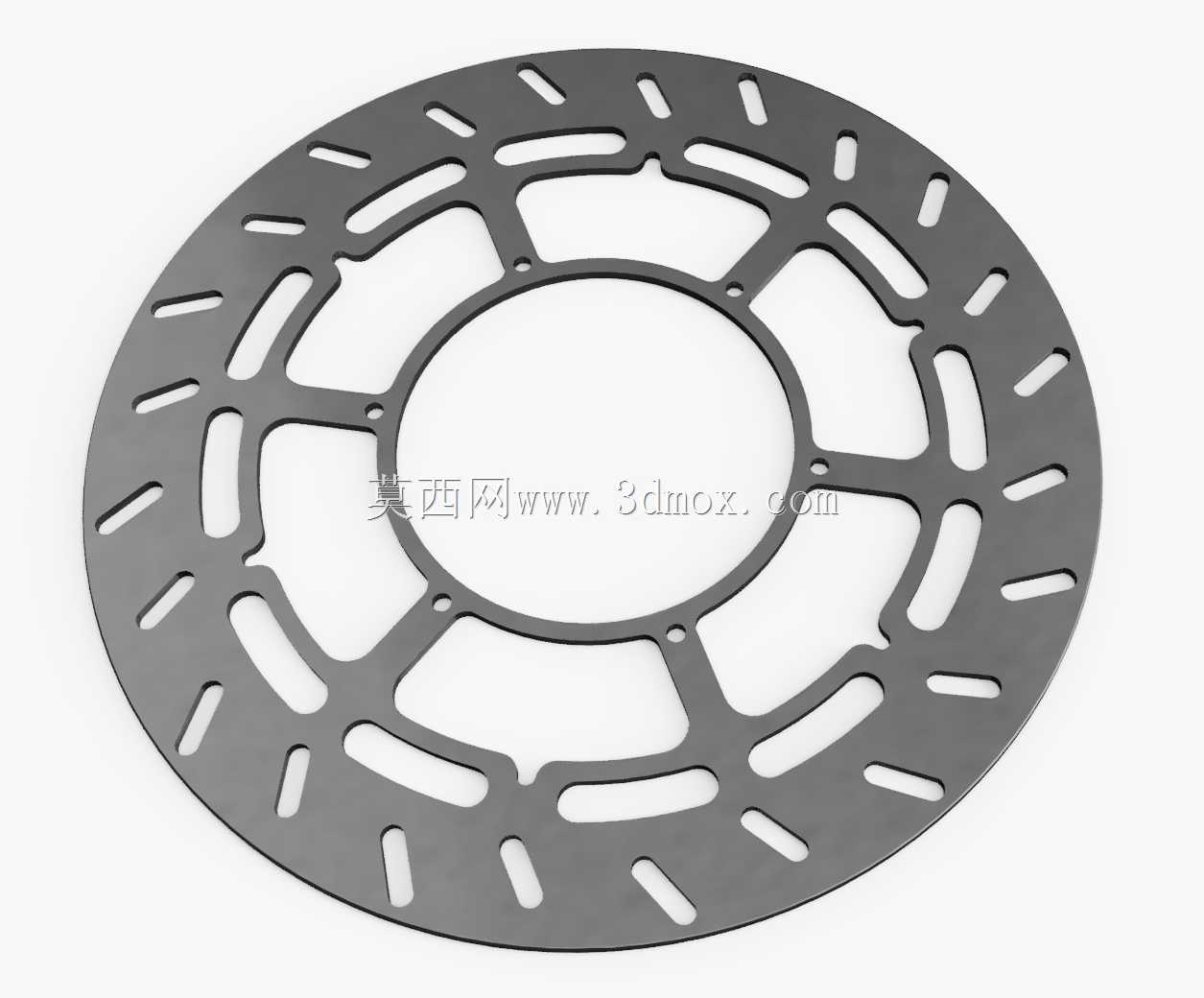

　　设计层面首先考虑的是安装边界的通用性，内圈安装孔位完全对应KTM对应车型的前轮轮毂安装基准，孔位分度圆、螺栓孔径、安装面平面度公差均严格遵循原厂装车规范，无需额外加工转接码即可直接替换原厂部件，安装面预留的0.2mm平面度公差可避免装车后出现制动抖动问题。盘体的通风槽布局没有采用常规的径向直槽设计，而是采用长短槽交错的排布方式，长槽贯穿盘体摩擦区域的内外径，可在盘体旋转时快速甩出摩擦产生的粉尘与雨水，短槽则分布在摩擦面的中圈区域，增加摩擦片与盘体的接触边缘，提升湿滑路面下的制动摩擦力，同时交错的槽型可打破盘体高速旋转时的表面气流附面层，提升空气对流散热效率，避免连续制动后盘体温度过高出现热衰减。

　　盘体的镂空结构并非单纯为了减重，每一处镂空的轮廓都经过应力校核，内圈连接辐条采用等强度设计，从安装孔位到外圈摩擦面的过渡区域做了圆弧倒角处理，避免应力集中导致的盘体开裂问题，可承受越野场景下前轮受到侧向冲击时的交变载荷，即使飞坡落地时前轮受到偏载冲击力，盘体也不会出现变形或断裂。摩擦面的厚度设计兼顾了耐磨性能与散热需求，整体厚度采用越野车型常用的5mm规格，相比街车薄盘拥有更长的使用寿命，同时盘体采用整体式不锈钢材质，无需额外做通风夹层结构，避免了浮动盘在越野场景下因泥沙进入连接缝隙导致的卡滞问题，更适合非铺装路面的恶劣使用环境。

　　从结构建模的角度来看，这款制动盘的建模难点在于槽型与镂空结构的阵列排布，需要保证每一处槽型的位置度公差，同时所有的棱角位置都做了去毛刺处理的倒角设计，避免装车后划伤摩擦片或出现应力集中。盘体的平面度要求控制在0.05mm以内，端面跳动公差不超过0.1mm，可保证高速制动时不会出现方向盘抖动的问题，摩擦面的表面粗糙度设计为Ra1.6，既可以保证与摩擦片的贴合度，又能避免过于光滑导致的制动初期摩擦力不足。在实际选型替换时，需要注意匹配对应尺寸的卡钳支架，避免卡钳与盘体外径出现干涉，同时安装时需要按照对角线顺序拧紧固定螺栓，保证安装面受力均匀，避免盘体安装后出现偏摆。
