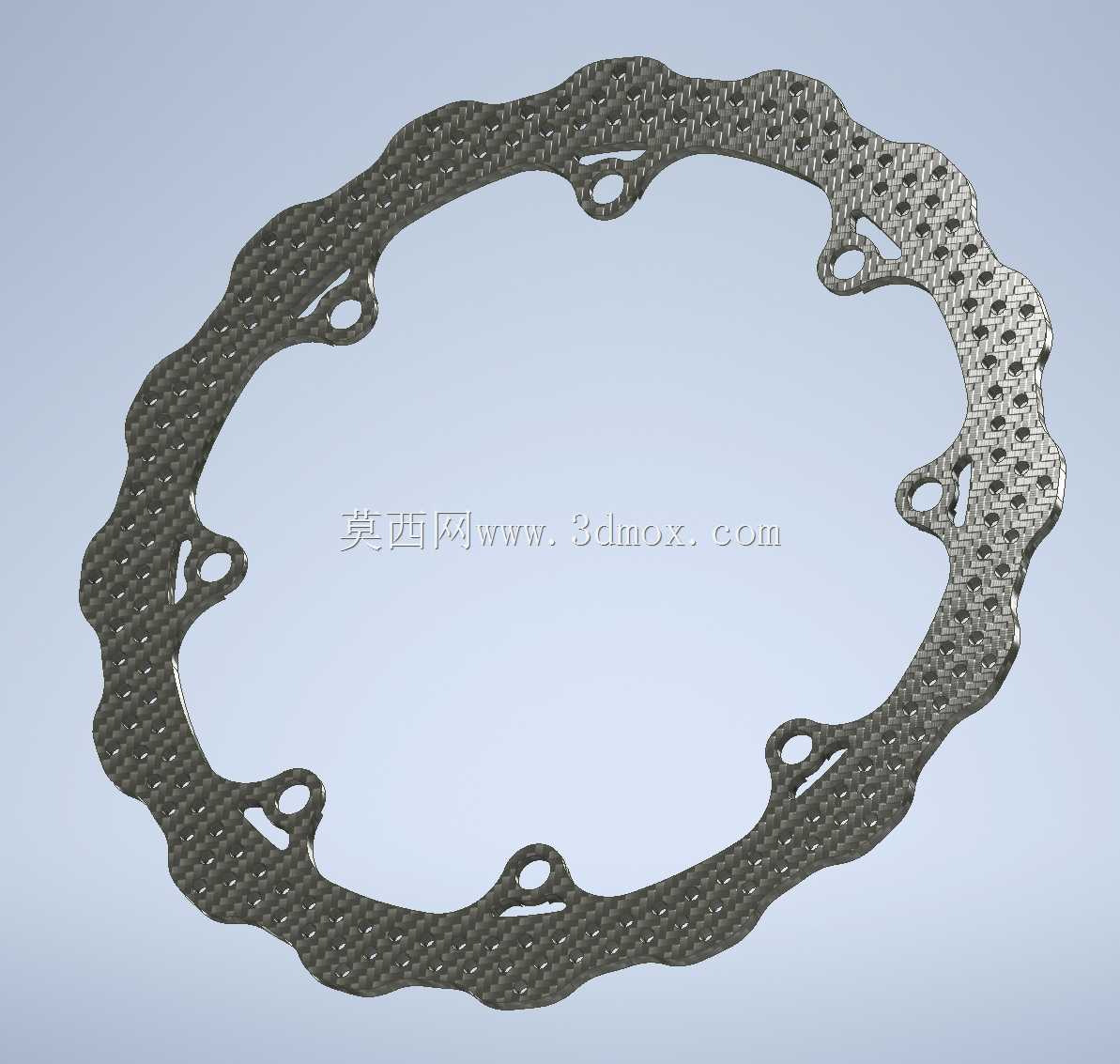

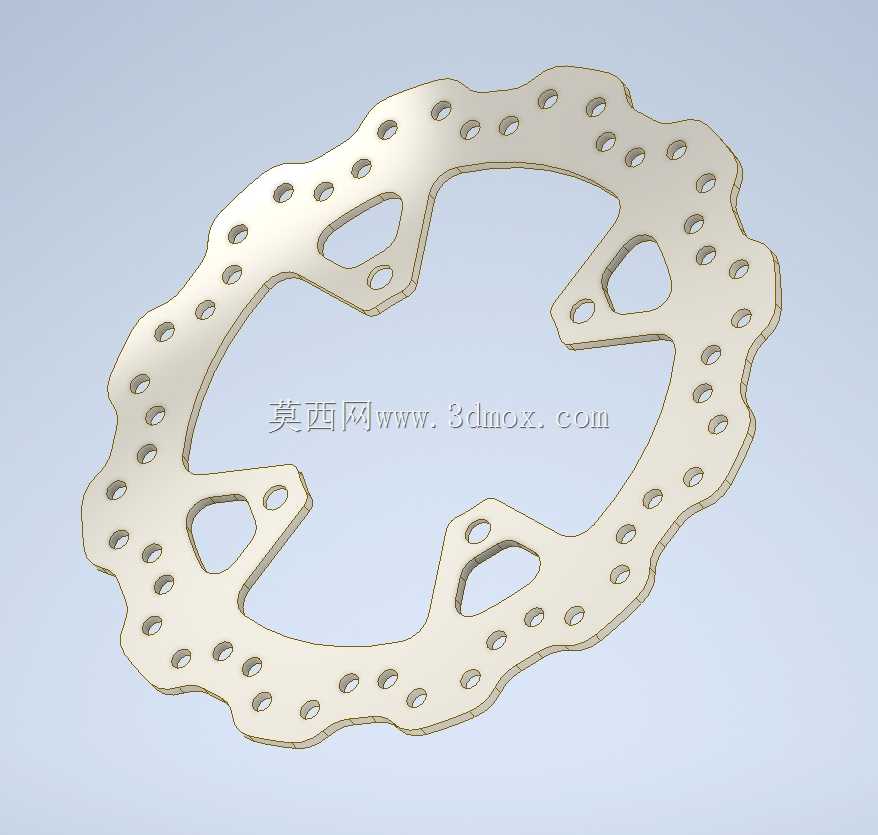

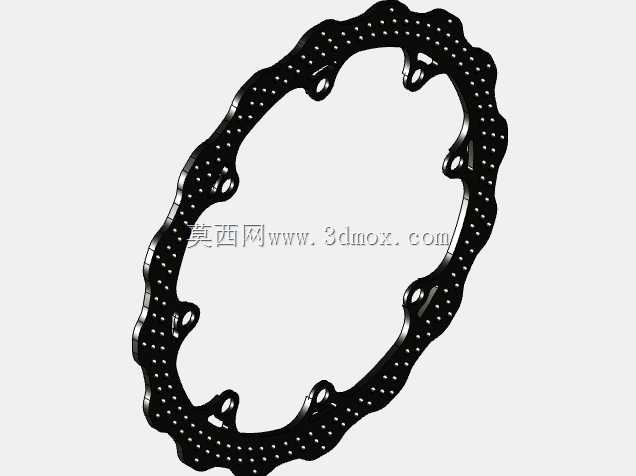

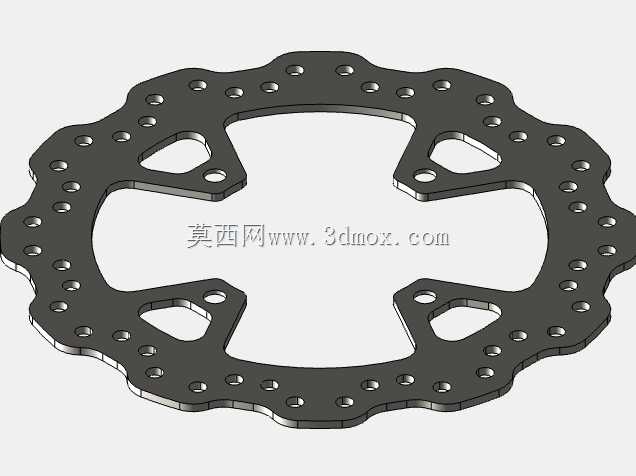

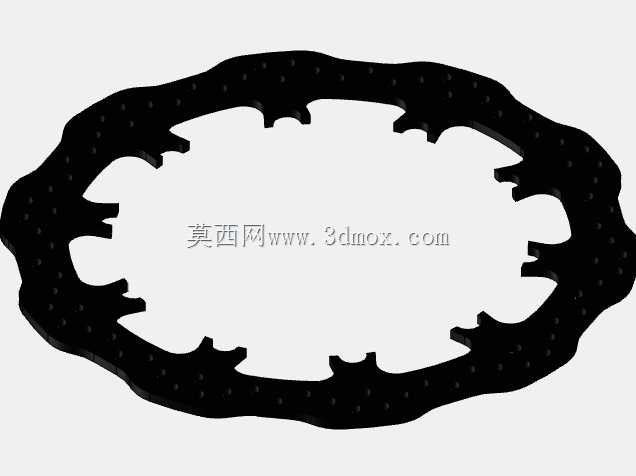

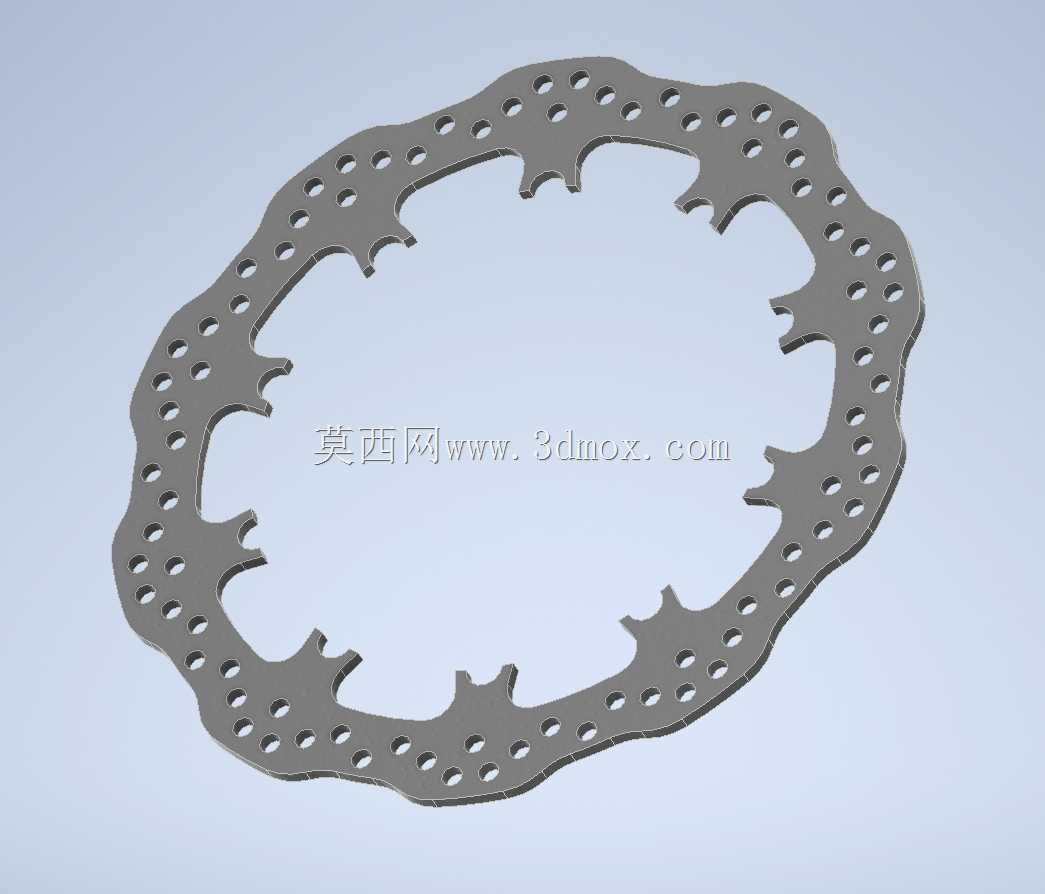

多规格波浪形摩托车制动刹车盘结构

　　在两轮机动车的制动系统设计中，刹车盘作为碟刹系统的核心摩擦承载部件，其结构形态直接决定了连续制动工况下的散热效率、制动响应速度以及涉水、泥沙工况下的制动稳定性。这款波浪形轮廓的摩托车刹车盘，针对中大排量跨骑、越野摩托的使用场景做了针对性的结构优化，区别于传统圆形刹车盘的等径轮廓，波浪形的外边缘设计首先在同等制动半径下提升了盘面与空气的接触面积，在长下坡连续制动、赛道高频制动等容易产生热衰减的场景下，盘面热量可以顺着波浪轮廓的凹凸边缘快速随气流散出，避免因盘面温度过高导致摩擦片摩擦系数下降，引发制动距离变长的安全隐患。

　　从实际使用场景来看，这类波浪形刹车盘尤其适配非铺装路面的越野骑行需求，外沿的波浪缺口可以在制动过程中快速刮除附着在摩擦片表面的泥沙、碎石碎屑，避免硬质颗粒夹在盘片与摩擦片之间造成盘面异常磨损，同时也能在涉水骑行后快速排走盘面附着的水膜，缩短涉水后的制动恢复距离，相比传统圆形盘的水衰退表现有明显提升。设计过程中，盘面的安装孔位采用了均布的凸台定位结构，每个安装位都做了局部加厚处理，避免刹车盘在高频制动扭矩冲击下出现安装孔开裂的问题，同时凸台结构可以让盘片与轮毂安装面之间留出均匀的散热间隙，减少轮毂侧的热量传导，避免轮毂轴承长期处于高温环境下润滑脂失效。

　　尺寸覆盖上，该系列刹车盘提供280mm、310mm、330mm三种外径规格，适配不同排量、不同轮毂安装尺寸的摩托车型，设计时严格控制了安装孔的位置度公差，确保盘片安装后端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动、摩擦片偏磨的问题。盘面的摩擦区域采用了均匀的通风纹理设计，并非光滑平面，细微的网状纹理既可以提升摩擦片与盘面的贴合摩擦力，也能在制动初期快速磨平摩擦片的表面凸起，缩短新片的磨合周期。波浪轮廓的曲率设计经过反复校核，既保证了外沿缺口的排屑、散热效果，也避免了轮廓曲率突变导致的应力集中问题，在盘面承受最大制动扭矩时，波浪拐点处的应力值控制在材料屈服强度的30%以内，满足长期交变载荷下的疲劳强度要求。

　　从安装边界来看，三种规格的刹车盘都采用了通用的六孔安装布局，安装孔的中心距匹配市面上主流的摩托前轮轮毂安装尺寸，替换安装时不需要额外改动轮毂结构，只需要匹配对应尺寸的刹车卡钳支架即可完成升级。盘片的厚度设计兼顾了刚性与散热需求，既不会因为厚度过薄导致大制动力下盘面形变，也不会因为厚度过大增加簧下质量，影响车辆的悬挂响应速度。在制动过程中，波浪形的外边缘还能在盘片转动时形成主动的气流扰动，将周围的冷空气持续导向盘面摩擦区域，相比同尺寸的圆形刹车盘，连续十次全力制动后的盘面温度可以降低15%左右，有效延缓热衰减的出现。针对日常通勤使用场景，波浪形的外观也能满足用户对车辆外观个性化的需求，在保证制动性能的前提下提升车辆的视觉辨识度，同时非圆形的轮廓也减少了盘面的整体重量，降低前轮的簧下质量，对于提升车辆的转向灵活性也有一定的帮助。设计时还考虑了盘片的磨损余量，整个摩擦区域的有效磨损厚度预留了3mm的磨损空间，满足长期使用的磨损消耗需求，不需要频繁更换盘片，降低用户的使用维护成本。
