往复式全自动洗车设备结构设计

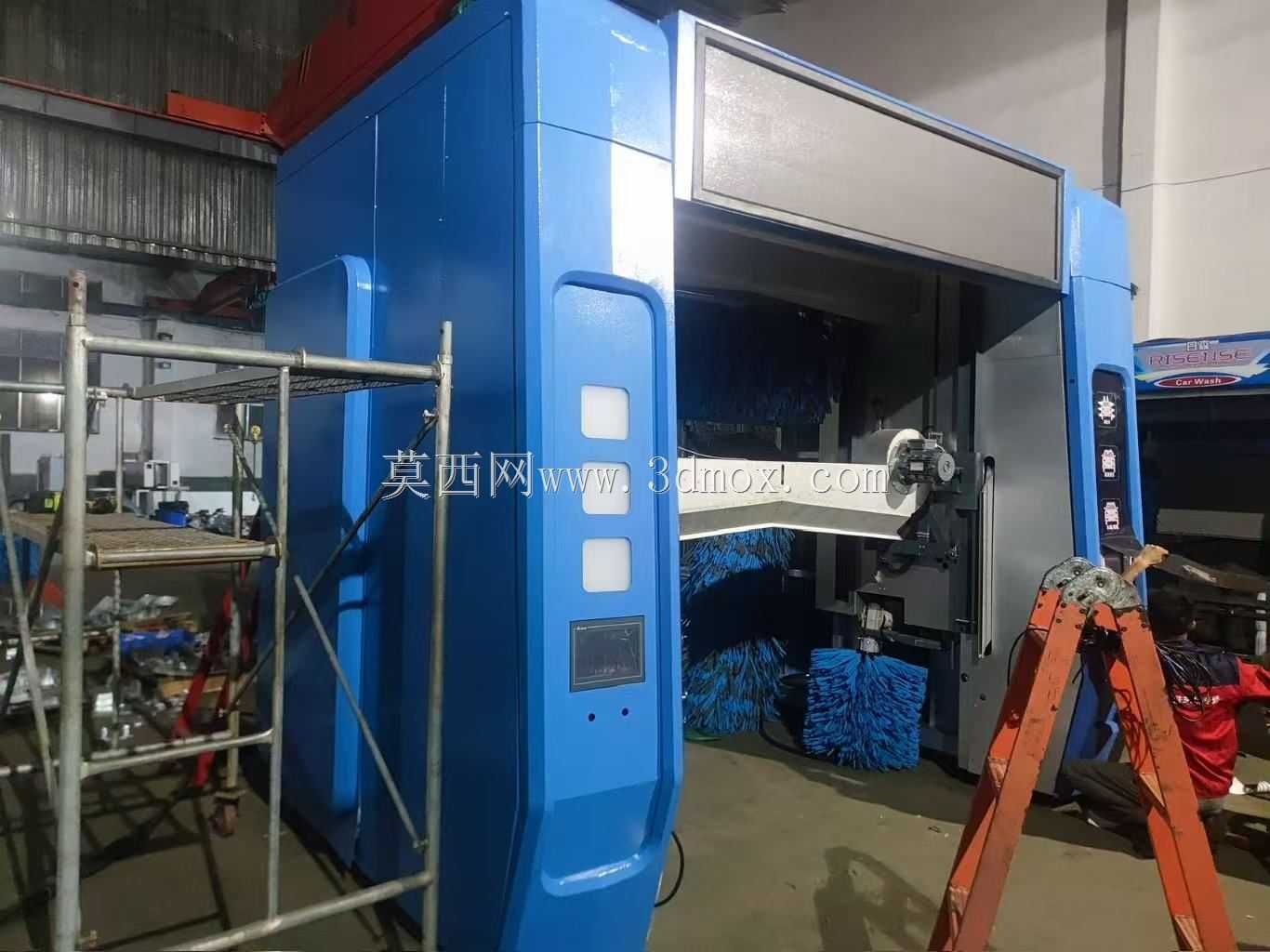

　　这款往复式洗车设备主要面向商用洗车门店、加油站配套洗车区、大型停车场维保点等场景布设，核心用途是完成乘用车外表的全流程自动化清洁作业，替代传统人工擦洗的高人力投入模式，单工位每小时可完成十余台车辆的清洗作业，适配市面上绝大多数常规尺寸的家用轿车、城市SUV等车型。从功能配置来看，设备整合了多组清洁执行单元：顶部横置的滚刷负责车辆引擎盖、车顶、后备箱盖等水平面的清洁，两侧立式滚刷对应车身左右侧立面、车门区域的擦洗，底部预留高压喷水口可对轮毂、底盘下缘的泥沙进行预冲，同时集成了水蜡镀膜、泡沫喷淋、免擦拭清洁液喷洒、高压风干等功能模块，可根据不同清洁需求切换作业流程，无需人工中途干预即可完成从预冲到最终风干的全工序。

　　设计过程中首先考虑的是设备的运行稳定性与车辆适配性，整体框架采用型钢焊接作为主承载结构，外部覆盖玻璃钢或工程塑料护板，既保证结构刚性，又避免长期接触水汽产生锈蚀问题；两侧立架的间距预留了足够的安全余量，可兼容宽度1.9米以内、高度2米以内的常规乘用车，设备整体沿轨道往复移动的行程经过精准核算，可覆盖长度5.2米以内的车型，不会出现车头车尾清洁遗漏的问题。刷体部分采用软质泡棉材质，刷毛端部做了圆弧钝化处理，避免清洁过程中划伤车漆，同时刷组的摆臂结构带有压力反馈调节功能，当接触到车身突出部件比如后视镜、天线时，可自动调整摆臂角度与压紧力，防止磕碰损伤车辆部件。

　　喷淋系统的管路沿设备框架内侧隐蔽布设，不同功能的管路独立设置，泡沫、清洁液、清水、水蜡的喷嘴角度经过反复调试，可均匀覆盖车身所有外表面，不会出现喷淋盲区；风干模块采用高压离心风机搭配定向风刀，风刀出风口角度对准车身立面与水平面的夹角，可快速吹走附着在车身上的水珠，减少后续人工擦水的工作量。安装边界方面，设备布设需要预留长7米、宽3.8米、高3米左右的平整硬化场地，地面需要做排水坡度与防水处理，轨道预埋时要保证水平度误差控制在2mm以内，避免设备往复运行时出现卡顿或异响；两侧立架与场地围墙、相邻工位的间距要预留至少0.5米的检修空间，方便后期维护人员更换刷体、检修管路与电气元件。

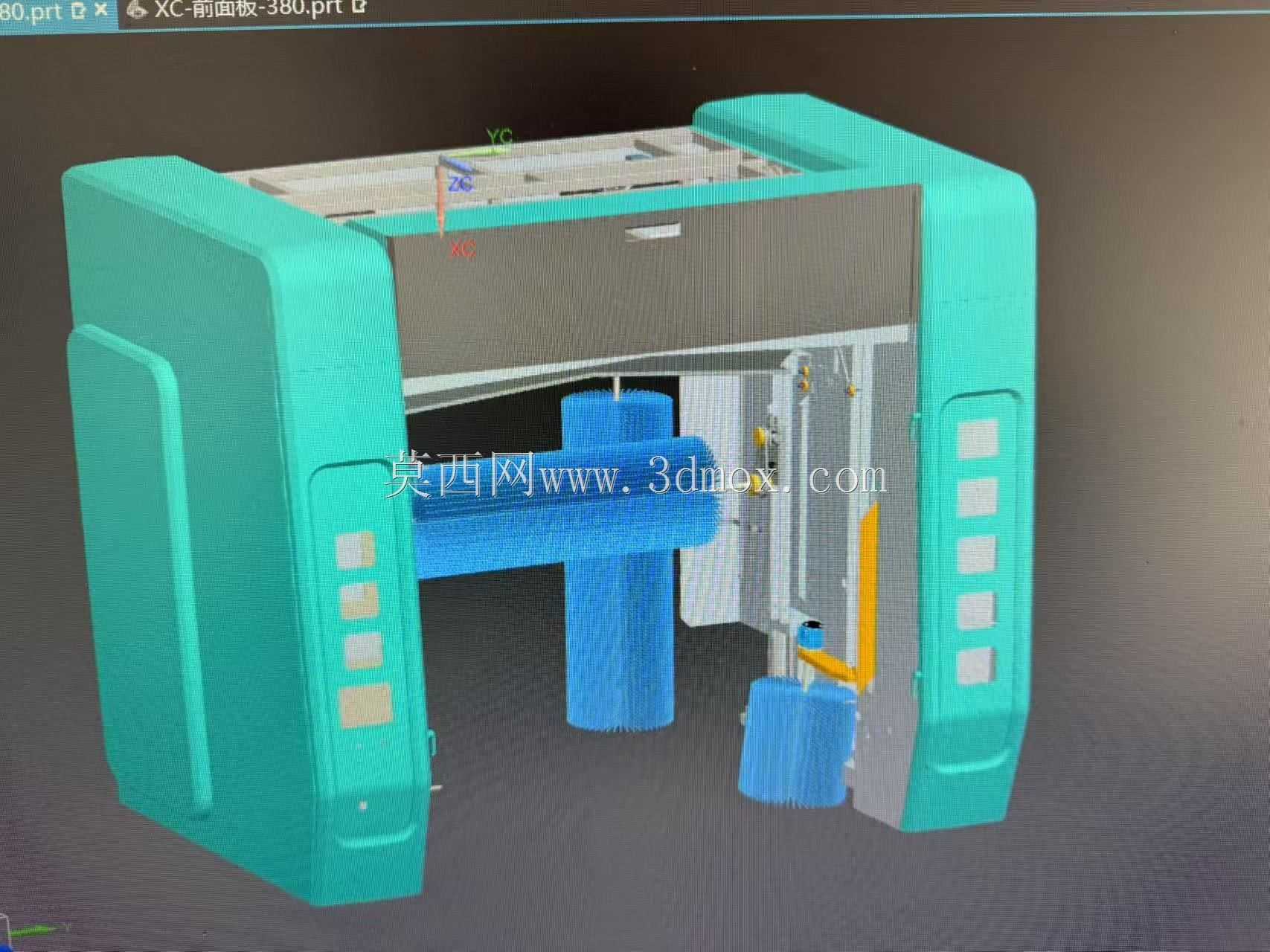

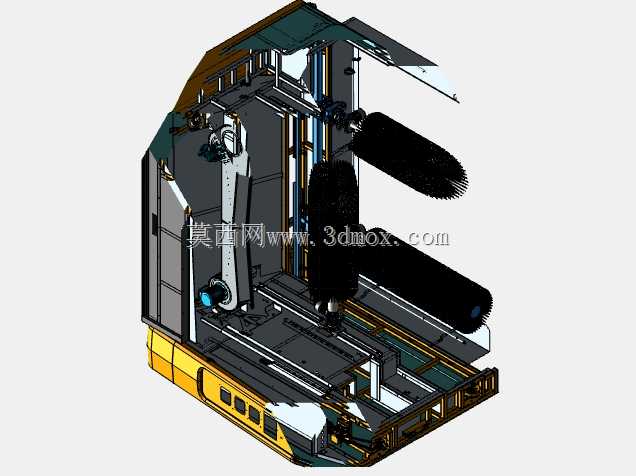

　　电气控制部分的元器件集中布置在侧架的防水电控箱内，所有接线端都做了防水密封处理，适配洗车场景高湿度的工作环境，设备入口处设置有光电检测开关，可自动识别车辆驶入并定位车辆位置，自动匹配对应的往复行程与刷组动作逻辑，同时配备有急停按钮与异常检测传感器，当出现车辆停位偏差、刷组卡滞等异常情况时可立即停机，避免设备或车辆受损。从结构建模的角度来看，这款模型完整还原了设备的框架结构、刷组连接机构、喷淋管路走向、护板安装位置，可作为同类洗车设备开发的结构参考，也可用于商用洗车场的方案布局演示，帮助设计人员快速核算场地占用空间、调整各功能模块的布设位置。
