商用连续作业隧道式车辆清洗设备结构

　　这套隧道式车辆清洗结构，主要面向日均车流量较大的商用洗车场景，包括城区连锁加油站配套洗车区、大型公共停车场洗车点、规模化商业洗车门店、商用车队运维场站等需要连续完成车辆清洗作业的场地，区别于单工位往复式洗车设备，可实现车辆随输送系统缓慢行进过程中完成全流程清洗，单小时处理车辆数量远高于传统单工位设备，适配高周转的洗车服务需求。

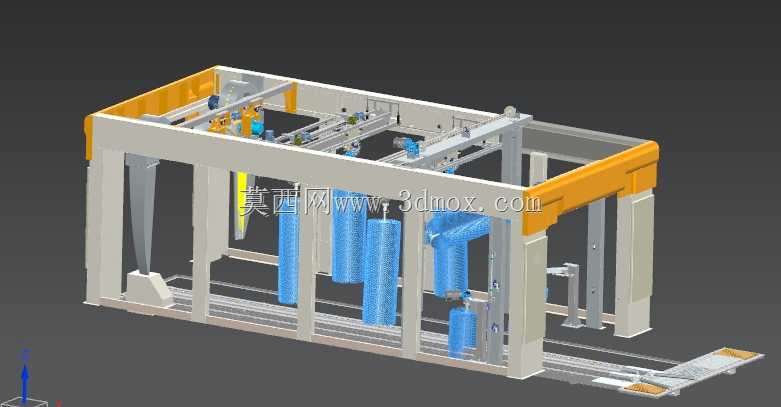

　　从实际使用逻辑来看，设备整体采用通廊式框架布局，车辆驶入入口后由底部输送辊道带动匀速向前移动，全程无需驾驶员操控车辆，依次经过预喷淋、刷毛清洁、终冲漂洗等工序后从出口驶出，整个清洗流程无需人工介入刷洗，仅需安排人员在入口引导车辆停靠、出口检查清洁效果即可，大幅降低洗车作业的人力投入。设备框架采用模块化型材拼接设计，主支撑立柱与顶部横梁均采用标准化工业铝型材搭配加厚钢板焊接连接件组装，现场安装时无需大规模土建浇筑，仅需平整硬化地面即可完成设备固定，后期维护更换部件时可直接拆解对应模块，无需整体拆装设备主体。

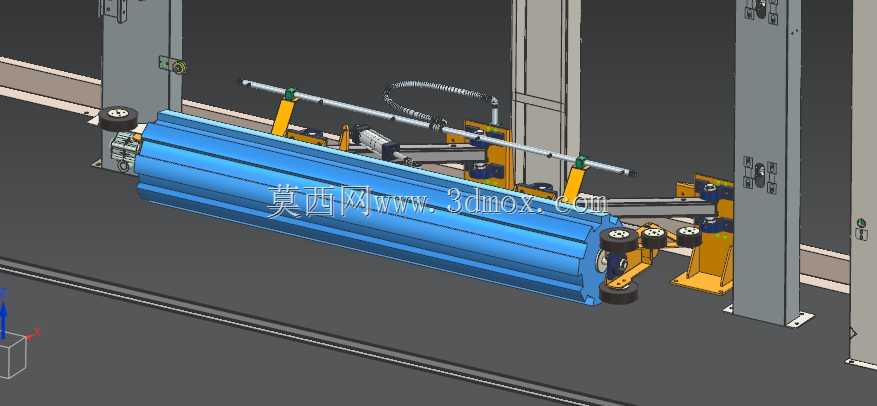

　　功能配置上，设备沿车辆行进方向依次布置多组清洁单元：入口段设置高压扇形喷嘴组，可对车身表面附着的泥沙、浮尘进行预冲洗，避免后续刷毛接触车身时夹带沙粒划伤漆面；中部清洁段布置多组立式软毛刷与顶部横刷，立式刷组可根据车身宽度自动调整开合距离，适配不同宽度的乘用车、小型商用车清洗需求，顶部横刷可随车身高度变化自动升降，贴合车顶、前挡风、后尾箱的曲面轮廓，刷毛采用高发泡EVA材质，在保证清洁摩擦力的同时硬度远低于车漆表面，正常使用工况下不会对漆面造成磨损；侧面还布置有专用轮毂刷组，针对轮毂缝隙的积尘、刹车粉进行针对性清洁；出口段设置大流量清水喷淋与风刀组，冲掉车身残留的清洁泡沫并吹走大部分附着水珠，减少后续人工擦干的工作量。水路系统配置了多级过滤装置，清洗后的废水经过沉淀池、过滤箱处理后可循环进入预喷淋回路使用，相比传统直排式洗车设备可降低七成以上的自来水消耗量，符合商用场地的节水运营要求。

　　从设计落地的角度考量，这套结构的安装边界需要结合场地条件预留足够的安全距离：设备主体通廊的净通行宽度适配常规乘用车的宽度尺寸，内部净空高度满足常见SUV、MPV等车型的通行需求，设备入口端需要预留至少一个车身长度的驶入缓冲区，出口端同样需要对应长度的驶出缓冲区，避免车辆进出时与设备框架发生剐蹭；设备顶部需要预留管线布设空间，用于布置水管、电缆、刷毛驱动机构的安装位，地面需要提前做好排水坡度，引导清洗废水流向沉淀池，避免场地积水。整体框架的受力设计经过校核，顶部横刷的升降驱动机构、立式刷组的摆动机构均做了防水密封处理，可适应长期高湿度的工作环境，所有电气元件均布置在框架顶部的防水电控箱内，避免溅水导致的电路故障。

　　在结构细节处理上，输送辊道的表面做了防滑纹路处理，可避免车辆轮胎在输送过程中出现打滑偏移，辊道两侧设置有导向轮，当车辆停靠位置出现小幅偏移时可自动引导车辆回到通行中线，防止车身偏离后触碰两侧的刷组与框架；所有刷毛的驱动电机均设置了过载保护，当刷毛遇到外力阻碍时会自动停转并回退，避免拉扯车身外饰件；设备两侧的检修位预留了可拆卸的护板，日常维护时可直接拆开护板调整喷嘴角度、更换磨损的刷毛，无需钻入设备内部作业，降低维护操作的难度。
