不锈钢搭扣式戈贝尔弹簧锁结构

　　这类弹簧搭扣锁在工业场景里的覆盖度其实很高，从车间小型设备的检修门、工具箱盖板，到户外机柜的密封门、物流周转箱的扣合位，甚至食品加工生产线的可拆卸防护栏、小型试验设备的舱门固定，都能见到同结构产品的身影。它的核心作用是在两个需要频繁开合的构件之间，提供可快速解锁、扣合后具备持续预紧力的连接，相比螺栓紧固不需要额外工具，相比磁吸扣合能提供足够的锁紧拉力，不会因为设备运行的振动出现松脱。

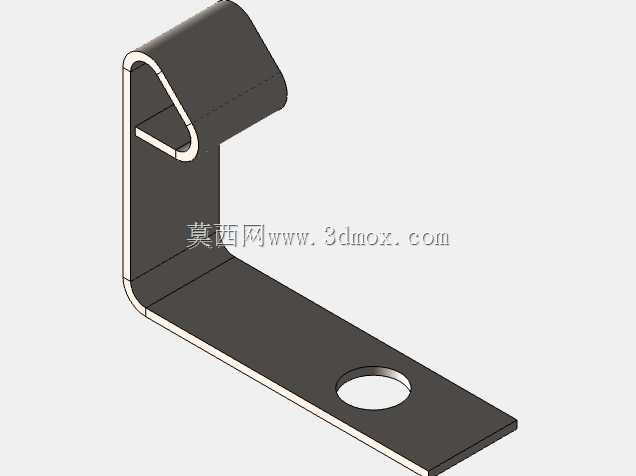

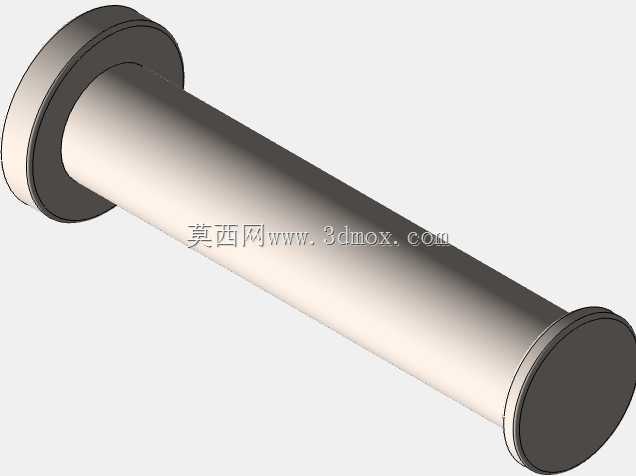

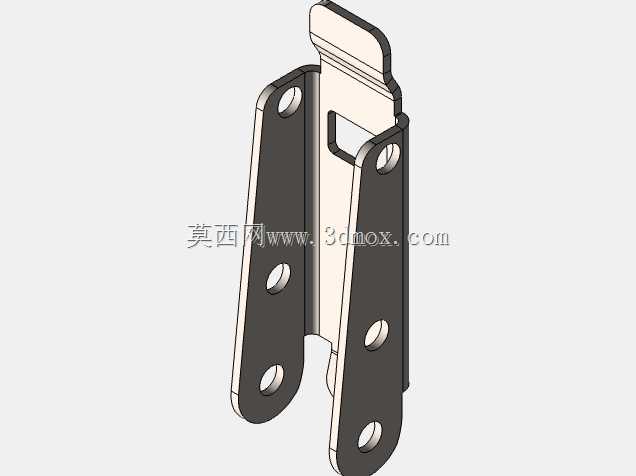

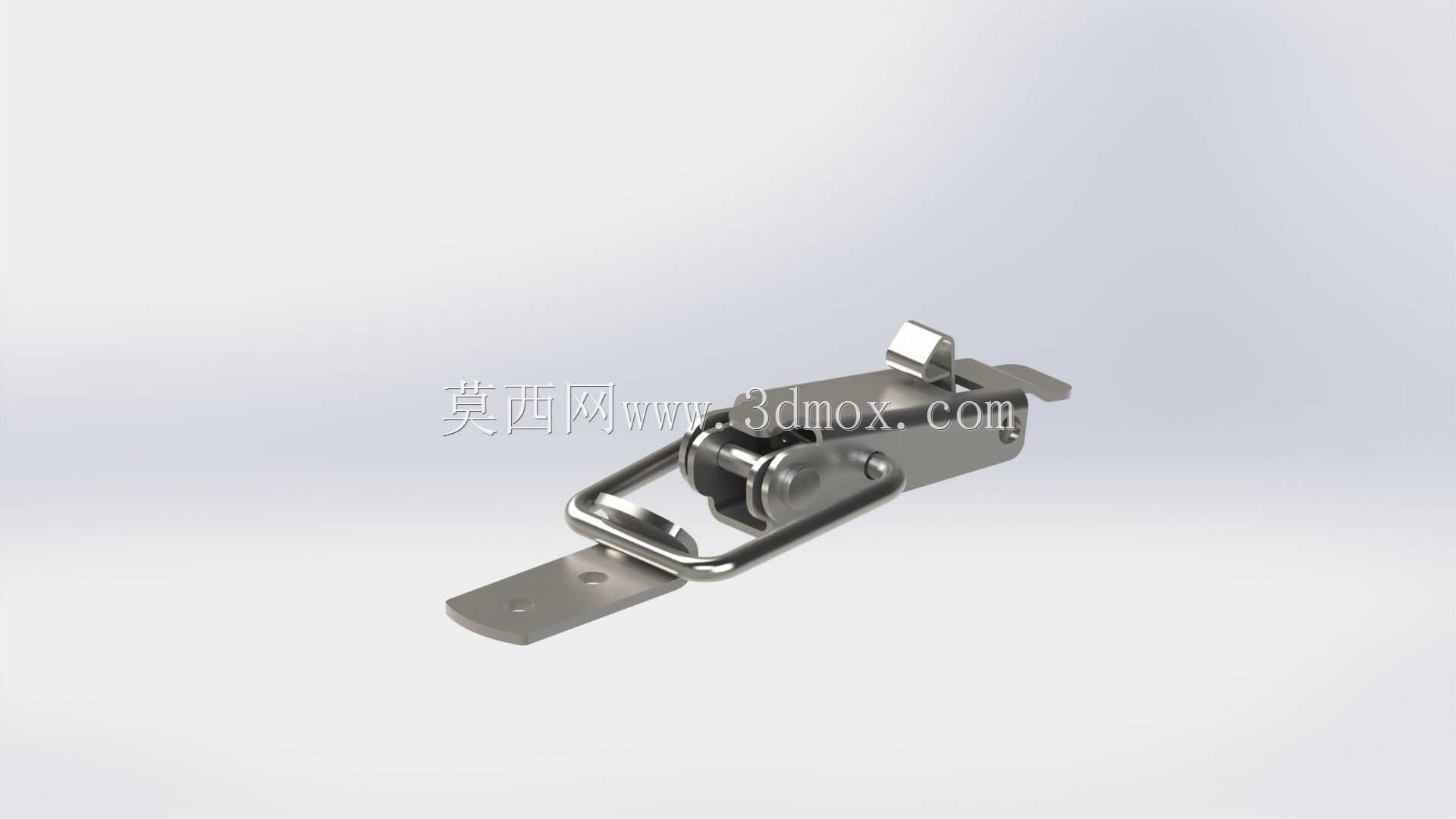

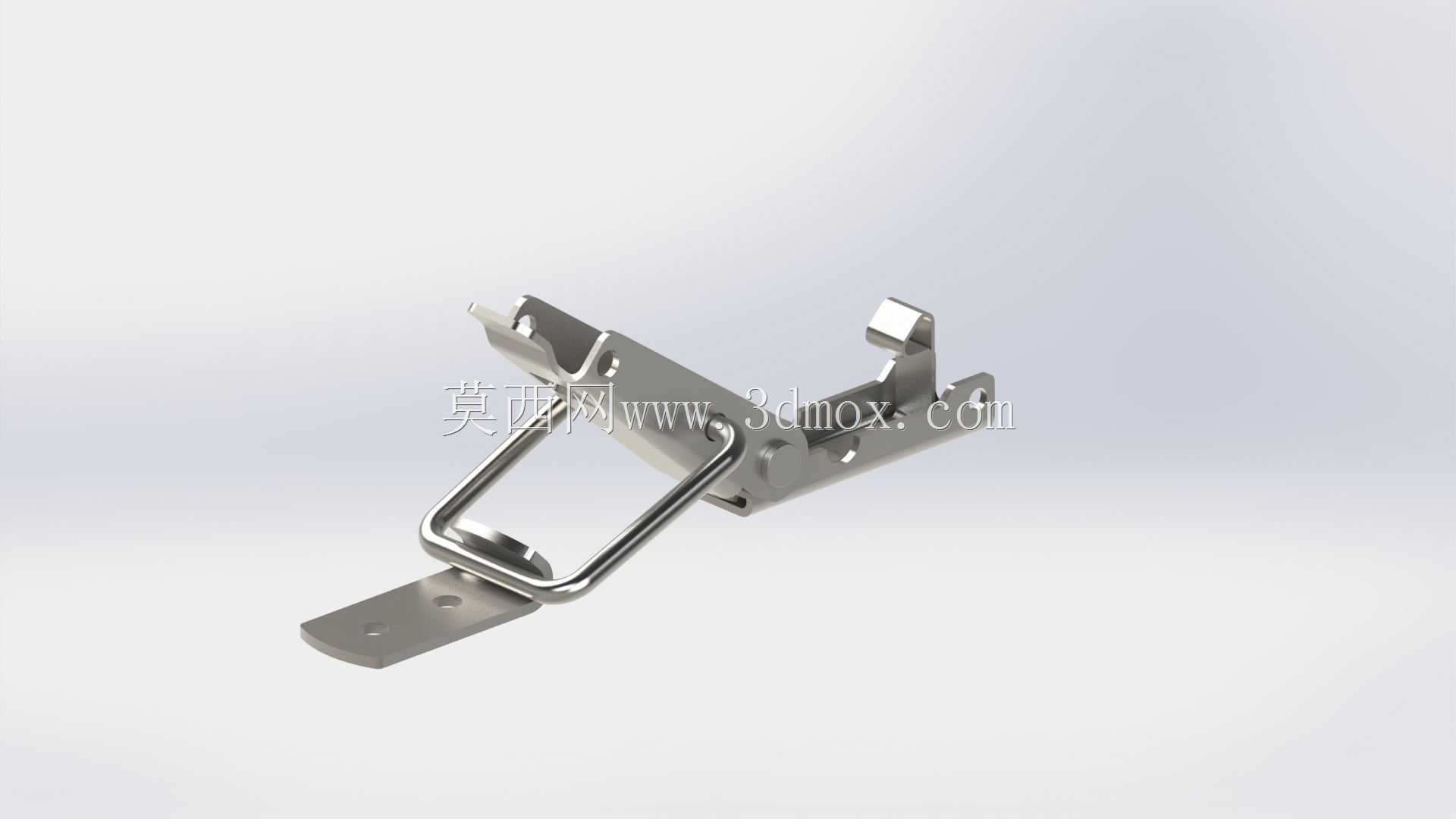

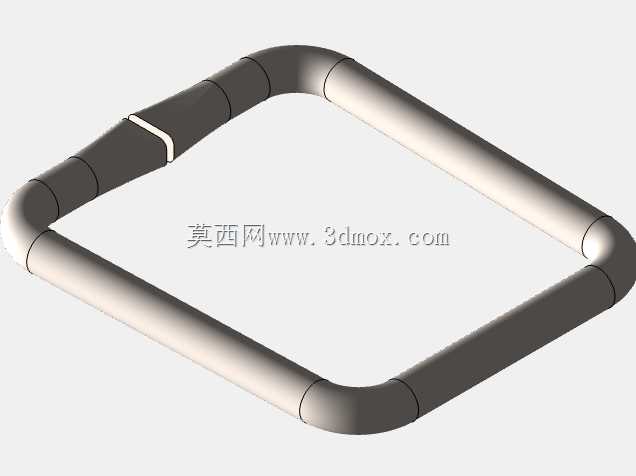

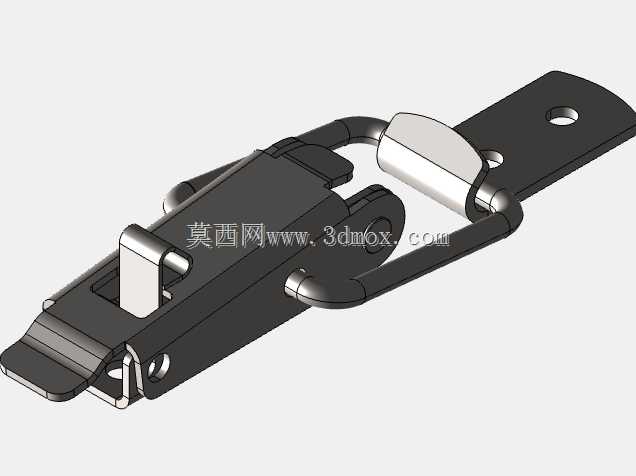

　　从结构功能上看，这款搭扣采用304不锈钢冲压成型的主体，搭配卷制的拉伸弹簧提供锁紧力矩，扣合时扳动带挂钩的活动臂，挂钩勾住底座上的固定销后，活动臂越过结构死点，弹簧的拉力会持续把两个安装面往中间拉紧，不会因为日常的磕碰、设备运行的微幅振动自行脱开；解锁时只需要扳起活动臂，挂钩脱离固定销就能快速打开，全程不需要借助螺丝刀、扳手这类工具，单人一秒就能完成开合操作。锁体的活动关节处都做了卷边铆接，没有额外的销轴紧固件，长期使用不会出现销轴脱落的问题，不锈钢材质本身的防锈特性，也让它能在潮湿、有弱腐蚀的车间环境、户外场景下长期使用，不会因为锈蚀出现卡滞、锁死的问题。

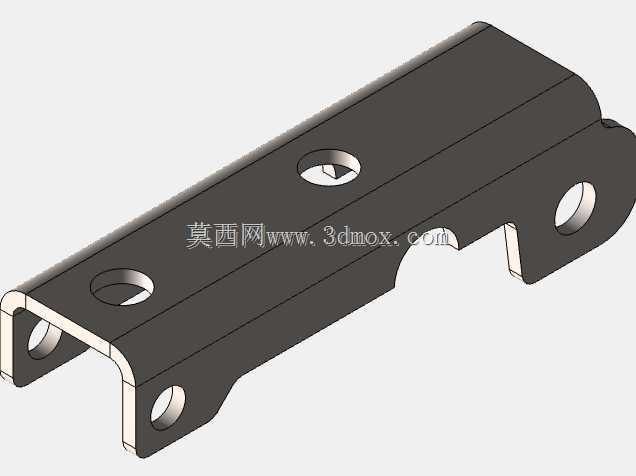

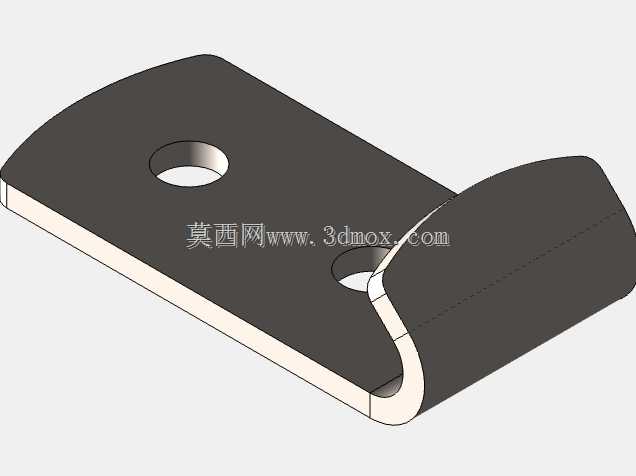

　　做这款结构的三维建模时，最先要确认的是两个安装底座的孔位参数，两个底座都是平板冲压件，上面的安装孔是适配标准沉头螺丝的，孔间距、孔边到板边的距离要严格按照实际测绘尺寸来，不然用户拿去做装配的时候，会出现安装孔对不上的问题。其次是活动臂的运动行程，要模拟实际扳动的全过程，确保挂钩勾住固定销的时候，弹簧的拉伸量在合理范围内，既不会因为拉伸量太小导致锁紧力不足，也不会因为拉伸量过大超过弹簧的屈服极限，长期使用出现弹力衰减。还要注意活动关节处的配合间隙，铆接位置要留够转动的旷量，不能出现干涉，模拟扣合动作的时候，要确保活动臂越过死点后能被弹簧拉力牢牢拉住，不会出现回弹松脱的情况。

　　安装边界上，这款搭扣的两个安装底座分别固定在需要扣合的两个构件上，固定挂钩销的底座要安装在门框、箱体这类固定侧构件上，带活动臂的底座安装在门板、盖板这类活动侧构件上，安装时要提前测算好两个底座的相对位置，确保扣合后弹簧能提供足够的预紧力，如果是有密封要求的舱门，还要配合密封胶条的压缩量调整安装位置，避免扣合后胶条压缩量不够导致密封失效，或是压缩量过大导致扣合费力、弹簧长期过载。整个锁体扣合完成后，突出安装面的高度很低，不会在设备外表面形成突兀的凸起，避免日常操作时剐蹭衣物、磕碰受伤，活动臂末端的小扳边也做了圆弧过渡，扳动的时候不会割手。

　　在做结构校验的时候，还要重点关注几个受力位置的强度：挂钩和固定销接触的位置是主要受力点，冲压件的折弯圆角要做足够，避免应力集中导致长期受力出现断裂；弹簧的挂耳位置也要做圆弧过渡，避免弹簧钢丝被硬棱磨断；底座的安装孔位置要做加强压型，避免长期受拉力出现安装孔变形、底座翘曲的问题。实际选型的时候，这款搭扣适合用在需要频繁开合、锁紧力要求在几百牛范围内的场景，如果是重型设备的舱门、大尺寸盖板，就需要选更大规格的同结构搭扣，或是搭配多个搭扣均匀布置，保证整个结合面的锁紧力均匀，不会出现局部缝隙过大、密封失效的问题。
