M12螺纹60mm底座可调支撑脚结构

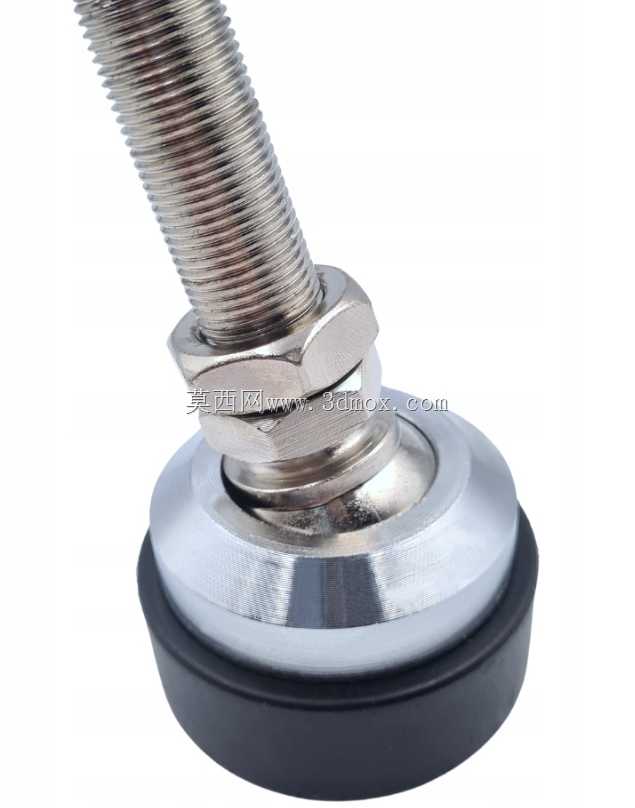

　　在各类工业生产设备、输送线体、检测台架、工装夹具的安装部署环节，地面水平度偏差始终是影响设备运行稳定性的核心因素之一，不少车间地面存在2-5mm的局部高差，若设备支脚无调节余量，强行安装会导致机架受力扭曲、传动部件啮合偏差、高速运转工位振动超标等问题，这类带关节结构的可调支撑脚，正是为解决这类安装适配问题设计的通用支撑部件。这款支撑脚的底座直径设定为60mm，这个尺寸经过多场景验证，既不会因为底座过小导致单位面积压强过高压坏环氧地坪、实木地板等软性地面，也不会因为底座过大占用过多安装空间、干涉相邻地脚螺栓排布，底座底部采用防滑橡胶材质包覆，能在光滑的瓷砖、不锈钢地面上提供足够摩擦力，避免设备运行过程中出现滑移移位，同时橡胶层还能吸收设备运行产生的高频微振动，减少振动向地面传递，降低车间整体噪音水平。

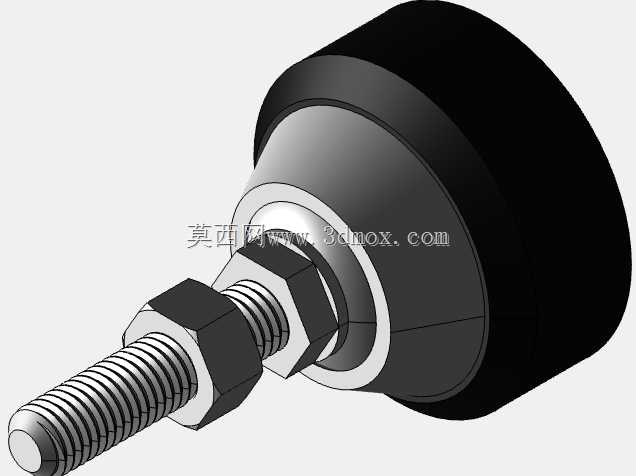

　　上部采用M12规格的外螺纹结构，配套标准六角锁紧螺母，螺纹段有效调节行程覆盖常规地面高差需求，调节时只需转动螺杆调整伸出长度，待设备整体调平后拧紧锁紧螺母，即可锁定调节高度，避免设备运行过程中螺杆松动导致水平度变化。和普通固定式支撑脚不同，这款产品在螺杆与底座的连接位置设置了万向关节结构，允许螺杆轴线与底座平面存在一定角度的偏转，这个设计在实际安装中实用性极强——当地面存在一定倾斜角度时，底座可以完全贴合地面，不会出现底座边缘悬空、局部受力集中的问题，哪怕是在不平整的钢板平台、有轻微坡度的车间地面，也能保证整个支撑面完全受力，不会出现支脚“踮脚”的情况，大幅提升支撑稳定性。

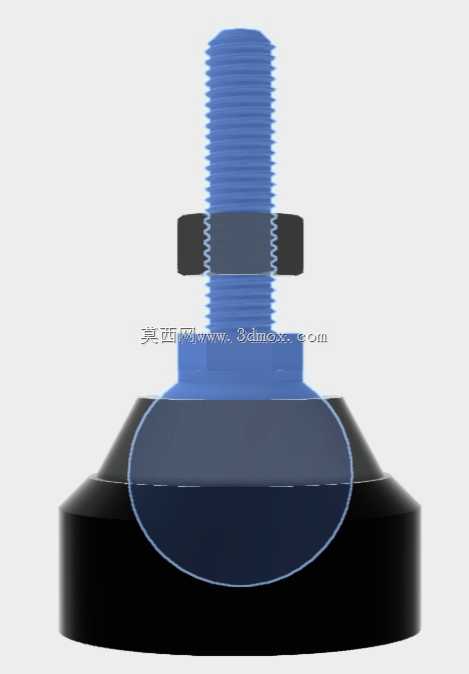

　　从结构设计逻辑来看，这款支撑脚的金属部件全部采用金属材质加工，螺杆与六角螺母采用标准公制螺纹，公差符合普通连接级螺纹要求，不需要定制专用配件，后期维护更换时直接采购标准M12螺杆即可替换，降低运维成本；底座上部的金属承托盘采用圆弧面与关节球头配合，转动阻尼适中，既可以灵活偏转适应地面角度，又不会因为间隙过大出现支撑晃动。安装边界方面，这款支撑脚的整体高度在全缩回状态下为50mm，设计机架底部的安装板时，只需要加工一个M12的螺纹孔，或者在安装板上开直径13mm的光孔配合上下螺母锁紧即可，不需要额外加工复杂的定位结构，安装门槛极低，不管是铝型材机架、方管焊接机架还是不锈钢设备柜体，都能快速适配。在实际应用场景中，这类支撑脚的使用范围极广：小型皮带输送机的机架支腿、电子组装生产线的工作台支撑、实验室检测设备的底部调平、小型自动化设备的机架固定、仓储货架的水平调节，甚至是部分商用厨房设备、医疗辅助设备的支撑，都能看到这类结构的身影。相比带滚轮的脚轮结构，这种固定可调支撑脚的承载能力更强，没有滚轮的滚动间隙，设备运行时的稳定性更好，适合不需要频繁移动的固定工位设备；相比一体式焊接固定支脚，它的调节特性大幅降低了对机架加工精度、地面施工精度的要求，哪怕机架焊接时支腿长度存在几毫米的误差，也能通过支撑脚的调节量补偿，不需要二次返工修磨支腿，能有效缩短设备安装调试的周期。

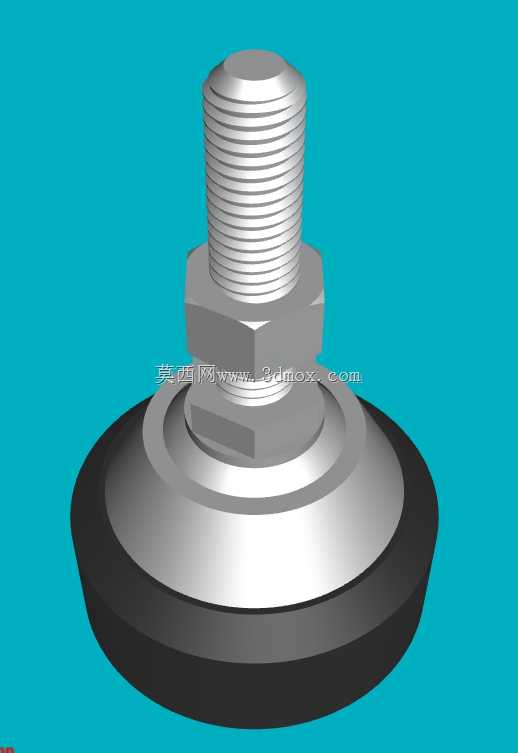

　　设计这类支撑脚的三维模型时，需要重点关注几个配合位置的尺寸：关节球头的直径与底座承窝的配合间隙要控制在合理范围，间隙过大会导致支撑晃动，间隙过小则偏转不灵活甚至卡死；螺纹段的长度要匹配最大调节行程，同时要预留足够的锁紧螺母啮合长度，避免调至最高位置时螺纹啮合牙数不足导致滑牙；底座底部的橡胶层厚度要均匀，边缘做圆角处理，避免安装时划伤地面，同时橡胶与金属底座的结合要牢固，承受重载时不会出现脱胶分离的问题。从选型角度来说，60mm底座搭配M12螺杆的规格，单支脚的额定承载可以覆盖大部分轻型到中型工业设备的需求，单支承载上限可以满足常规小型设备的支撑要求，不会出现过载变形的问题，对于多支脚支撑的设备，还能通过各支脚的高度微调，让每个支脚均匀承载，避免个别支脚受力过大提前失效。
