小型环形手持金属探测设备结构设计

　　在日常的安检场景中，这类手持探测设备的使用频率极高，不管是考场入口的违禁品排查、展会场馆的入场安检，还是工厂车间防止金属物料违规带出、废旧金属回收分拣环节的快速定位，都能看到这类设备的身影。不同于固定式的金属探测门，手持款的灵活性是其核心优势，操作人员可以根据现场排查需求，灵活调整探测角度与距离，对衣物褶皱、箱包边角、设备缝隙等固定探测设备容易出现检测盲区的位置做针对性扫查，有效弥补固定检测点位的覆盖不足问题。

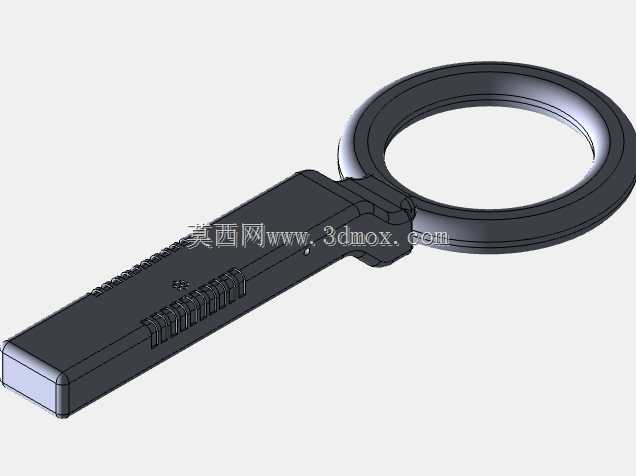

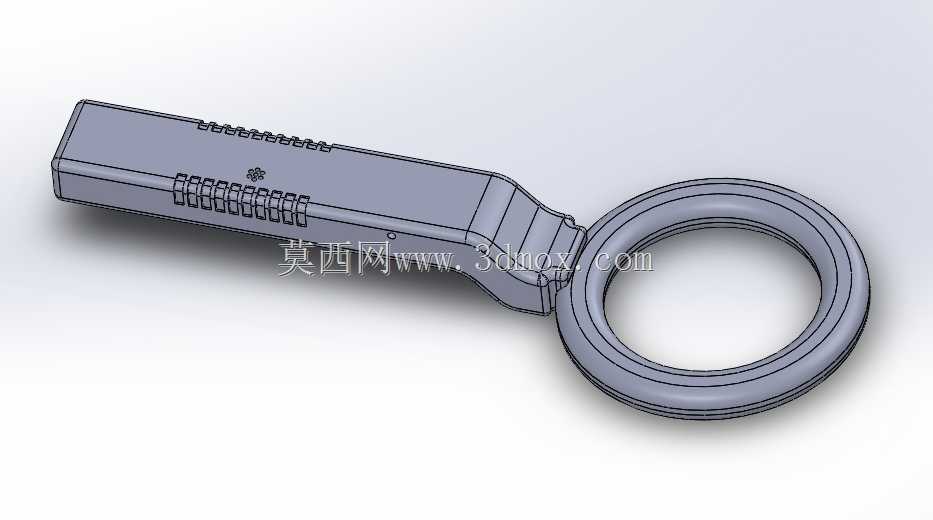

　　从结构设计逻辑来看，这款设备采用环形探测探头加直柄握持的经典布局，并非随意选择的造型。环形的探测线圈可以形成均匀的环状探测磁场，当探头靠近金属物体时，磁场的涡流效应会触发设备的声光提示，相比其他形状的探头，环形结构在同等线圈长度下能获得更大的有效探测范围，扫查过程中不需要刻意对准目标，只要金属物体进入环形探头的覆盖区域就能被识别，能大幅降低操作人员的工作强度。直柄部分的设计充分考虑了长时间握持的人体工学需求，柄身做了防滑纹理处理，表面的凹凸筋条既可以增加握持时的摩擦力，避免长时间操作手心出汗导致设备滑落，也能在结构上增强柄身的结构强度，减少日常使用中磕碰、摔落造成的外壳开裂风险。

　　设备的整体外形尺寸控制在350x132x42mm，这个尺寸区间是经过多场景使用验证的合理范围：总长度350mm可以让操作人员在扫查时保持合适的安全距离，不需要过度贴近被检测对象，既符合安检场景的操作规范，也能减少操作人员反复弯腰、抬臂的动作幅度；探头部分外径132mm，平衡了探测范围与操作灵活性，尺寸过大的探头会在狭窄区域（比如口袋内侧、背包隔层）扫查时出现磕碰，尺寸过小则会降低单次扫查的覆盖面积，拖慢检测效率；柄身厚度42mm，刚好适配成年人手掌的握持宽度，不管是手掌偏大的男性操作人员还是手掌偏小的女性操作人员，都能稳定握持，不会出现握不住或者握持时硌手的问题。

　　从功能实现的结构设计来看，探测线圈内嵌在环形探头的外壳内部，外壳采用圆角过渡处理，没有尖锐的棱角，一方面可以避免扫查过程中刮蹭被检测人员的衣物或者皮肤，另一方面也能在设备意外掉落时分散冲击力，保护内部的线圈与电路板不受损坏。柄身内部是设备的电路仓与电池仓，电路部分做了分层布局，信号处理模块靠近探头端布置，可以减少信号传输过程中的损耗，提升探测灵敏度；电池仓布置在柄身尾端，既可以平衡整台设备的重心，让握持时的重量分布更均匀，长时间操作不容易出现手臂酸胀的问题，也方便日常更换电池或者充电维护，不需要拆解探头部分的密封结构。

　　在实际使用的结构适配性上，这款设备的探测灵敏度可以覆盖日常场景的绝大多数检测需求，对细小的金属物件比如回形针、大头针都能有效识别，同时不会因为周边的金属固定件、墙面钢筋等固定金属物体出现误触发，这背后是结构设计时对线圈屏蔽层的优化，探头外壳内侧做了定向屏蔽处理，让磁场主要集中在探头的正面检测区域，减少侧面、背面的磁场溢出，避免操作人员握持时手上的金属饰品、身后的金属物体造成误报。设备的提示模块布置在柄身靠近探头的位置，操作人员握持时视线可以自然覆盖到提示灯区域，同时蜂鸣器的出声孔朝向操作人员方向，在嘈杂的现场环境中也能清晰接收到探测提示信号，不需要额外分心查看设备状态。

　　从安装与维护的结构边界来看，整台设备的外壳采用卡扣加少量螺丝的固定方式，没有复杂的连接结构，日常维护时只需要拧下柄身尾端的固定螺丝，就可以打开外壳更换电池、检修电路，不需要专业的拆解工具，适合一线使用场景的快速维护。设备的外壳接缝处做了错位止口设计，可以阻挡日常使用中的灰尘、少量泼溅的液体进入设备内部，适配场馆、车间、户外等不同使用环境的防护需求，不需要额外增加密封套等附件就能满足基础的防护要求。探头与柄身的连接位置做了加厚的加强筋结构，这个位置是日常使用中最容易出现应力集中的部位，扫查时的掰动、意外磕碰的冲击力大多会集中在这个衔接处，加厚的加强筋可以有效提升连接位置的结构强度，避免长期使用后出现衔接处断裂、探头松动的问题，延长设备的整体使用寿命。
