飞镖尖端拆卸更换专用工装结构

　　飞镖尖端去除器是面向飞镖生产装配、售后维修、日常养护场景开发的专用手动工装，主要解决飞镖长期使用后尖端磨损、弯折需要更换时，徒手或普通工具拆卸易损伤镖身、施力不均导致尖端断裂残留的问题，在飞镖制造企业的成品组装工位、线下飞镖俱乐部的器材维护间、专业飞镖选手的个人工具包中都有明确的使用需求。

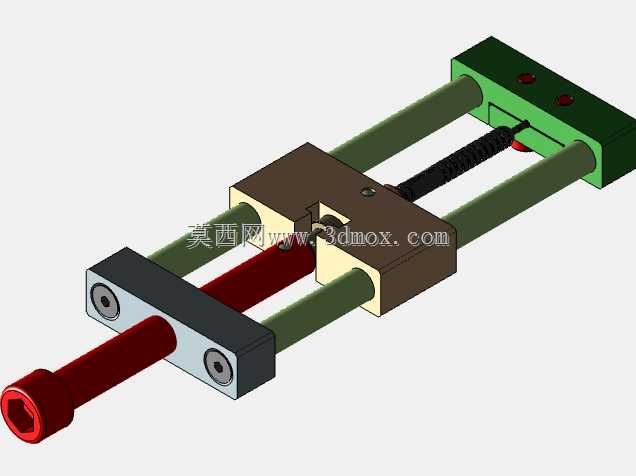

　　从结构设计逻辑来看，整套工装采用立式层叠布局，底部为矩形安装基座，基座上设置两处平行导向立柱作为整个装置的运动基准，导向立柱表面做光滑磨削处理，降低滑动副的运动阻力，保证上层活动组件运动时无卡滞、无偏斜。基座中部预留尖端落料槽，拆卸下的废旧飞镖尖端可直接落入槽内集中收集，避免细小零件散落丢失。中层为镖身定位夹持模块，采用半开式卡槽结构，可适配不同直径规格的软式、硬式飞镖镖身，夹持面内嵌柔性防滑垫层，夹紧时不会在镖身金属或复合材料表面留下压痕，夹持模块通过直线轴承与两侧导向立柱配合，可沿立柱方向上下调整位置，适配不同长度规格的飞镖装夹需求。上层为施压拆卸模块，核心是带压头的螺旋进给机构，压头端部做与飞镖尾端适配的凹形轮廓，进给时可完全贴合飞镖尾端面，施力方向与飞镖轴线完全重合，避免侧向分力导致镖身变形；螺旋进给机构的手轮做滚花处理，手动旋转时摩擦力充足，无需额外施加过大握力即可完成进给施压动作，进给螺杆的导程经过匹配计算，旋转一圈的进给量刚好满足尖端过盈配合段的脱出长度，操作时不会出现进给过量压伤镖身的问题。

　　在安装边界方面，整套工装的整体外形尺寸控制在桌面级使用范畴，底部基座长度约120mm、宽度约60mm，总高度约180mm，无需额外固定安装，直接放置在水平工作台面即可使用，基座底部可粘贴防滑橡胶垫，操作时不会随施力动作发生滑移。导向立柱的中心距为80mm，中层夹持模块的最大开合行程为15mm，可夹持的飞镖镖身直径范围为4mm-12mm，覆盖市面上绝大多数量产飞镖的规格尺寸；上层施压模块的最大进给行程为30mm，可满足不同嵌入深度的飞镖尖端拆卸需求。

　　实际使用时，先将中层夹持模块调整到合适高度，把需要更换尖端的飞镖放入卡槽内夹紧，确保尖端朝下对准基座上的落料槽，随后旋转上层手轮带动压头下行，匀速对飞镖尾端施加轴向压力，当过盈配合的尖端受到持续轴向推力时，会从镖身的安装孔内平稳脱出，直接落入下方的落料槽中，全程无需敲击、撬动，不会对镖身的平衡配重结构造成损伤。拆卸完成后反向旋转手轮抬起压头，松开夹持模块即可取出镖身，后续装入新的尖端时，也可借助该工装的压头将新尖端平稳压入安装孔，压入过程中压力均匀，可保证尖端与镖身的同轴度，避免压入偏斜影响飞镖的飞行平衡。

　　整套结构没有复杂的传动部件，所有运动副均为常见的直线滑动、螺旋进给结构，加工难度低，维护简单，日常使用仅需定期在导向立柱、进给螺杆处涂抹少量润滑脂即可保证操作顺畅，夹持模块的防滑垫层出现磨损后可直接更换，无需整体报废工装。相较于传统的钳子拔取、硬物敲击的拆卸方式，该工装的施力路径完全沿飞镖轴向，不会产生侧向力矩，能最大程度保护镖身的表面涂层和内部配重结构，拆卸过程中尖端不会因为受力不均发生断裂，大幅降低飞镖更换尖端时的报废率，同时操作门槛低，即使没有维修经验的使用者也能快速上手完成尖端更换操作。
