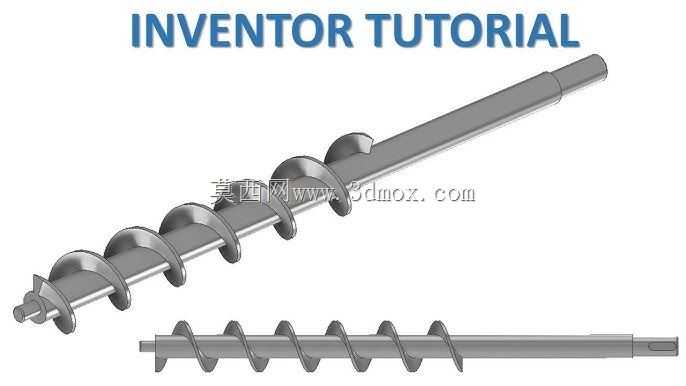

螺旋输送用轴螺旋结构三维设计

　　设计这类轴螺旋构件时，首先要匹配对应输送设备的额定输送量，反推螺旋叶片的外径、螺距参数，同时结合输送物料的堆积密度、磨琢性调整叶片的厚度与焊接工艺要求——比如输送石英砂这类高磨琢性物料时，叶片边缘需要做堆焊耐磨层处理，而输送食品级粉料时则要优先考虑表面抛光处理的工艺可行性，避免物料挂壁残留。中心轴的直径选取需要兼顾扭矩传递能力与物料过流截面的平衡，轴径过大会挤占物料流通空间，降低有效输送截面积，轴径过小则在长距离输送场景下容易出现挠曲变形，导致叶片与输送槽内壁刮擦，引发设备运行卡滞、异常磨损等问题。在散料输送设备的核心构件设计中，轴螺旋是决定输送效率与运行稳定性的关键部件，这类构件广泛应用于粉体、颗粒状物料的水平或小倾角输送场景，从粮食加工环节的原料转运、建材行业的粉料输送，到环保设备中的污泥推送、化工领域的颗粒物料进给，都能见到这类构件的实际应用。不同于无轴螺旋的大粒径缠结物料适配场景，带中心轴的螺旋结构更适合常规无缠绕特性的散料输送，中心轴承担扭矩传递的核心作用，螺旋叶片则通过连续的螺旋升角推动物料沿轴向移动，二者的配合精度直接影响输送过程中的物料残留率与运行噪音水平。

　　从安装边界来看，这类轴螺旋的两端需要匹配对应的轴承座安装位，一端连接驱动端的联轴器或链轮结构，另一端则需要设置尾端密封与支撑结构，轴端的台阶尺寸、键槽规格都要和配套的传动件、密封件标准对应，避免现场安装时出现配合公差不匹配的问题。螺旋叶片的旋向需要结合设备的布置方向与驱动电机的转向确定，左旋与右旋叶片的推送方向完全相反，设计时需要在三维建模阶段就通过运动仿真验证物料推送方向的正确性，避免加工完成后出现旋向错误导致的整机无法运行。叶片与中心轴的连接通常采用连续焊接工艺，建模时需要预留焊接坡口的工艺尺寸，同时要考虑焊接变形的校正余量，长尺寸的轴螺旋在加工后需要做动平衡校正，避免高速运转时出现径向跳动，影响两端轴承的使用寿命。

　　在实际选型适配时，还要结合输送槽的内壁直径确定叶片外径与槽壁的间隙值，间隙过小会因为加工安装误差导致叶片刮擦槽壁，间隙过大则会在输送过程中产生过多的物料残留，对于流动性较好的颗粒物料，间隙可以控制在3-5mm范围，对于流动性差、易黏附的粉料，间隙可以适当放大到5-8mm，同时在叶片边缘加装柔性刮片，减少黏附物料的残留。中心轴的材质选取通常根据输送物料的腐蚀性确定，常规工况采用45号钢调质处理即可满足强度要求，输送腐蚀性物料时则需要选用304或316L不锈钢材质，同时对应的叶片材质也要和轴体材质匹配，避免不同材质焊接时出现焊接缺陷。

　　这类轴螺旋的长度设计需要结合输送距离确定，单段轴长过长时需要在中间加装吊挂轴承，建模时需要预留吊挂轴承的安装空间，同时在对应位置的叶片做断开处理，避免叶片和吊挂轴承结构产生干涉，吊挂轴承的密封结构也要做针对性设计，防止细粉料进入轴承内部导致轴承过早失效。从三维建模的细节来看，螺旋叶片的生成需要准确设定螺旋线的升角、起始端与终止端的收尾结构，通常叶片的进料端会做锥形收口处理，方便物料顺利进入螺旋槽，出料端则会做一段反向螺旋，防止物料在端盖处堆积挤压密封件。轴体上的台阶过渡处需要做圆角处理，减少应力集中，避免长期交变扭矩作用下出现轴体断裂的问题，键槽的位置要和驱动件的安装位对应，同时要考虑键的受力方向，确保扭矩传递的可靠性。
