实验室适配16mm试管的多孔放置架

　　日常在理化分析、生物实验、化工小样制备的场景里，试管作为最常用的反应、暂存容器，其规整放置直接影响实验操作的效率与台面整洁度，这款适配16mm直径试管的放置架，正是针对这类常规规格试管的收纳、静置需求设计的结构件。从实际使用场景出发，这类试管架常被放置在实验操作台、通风橱内、样品暂存区，既要满足多支试管同时直立放置的需求，也要兼顾拿取便捷性、放置稳定性，同时适配3D打印的快速制作场景，方便实验室根据自身使用需求快速制作适配的置物器具。

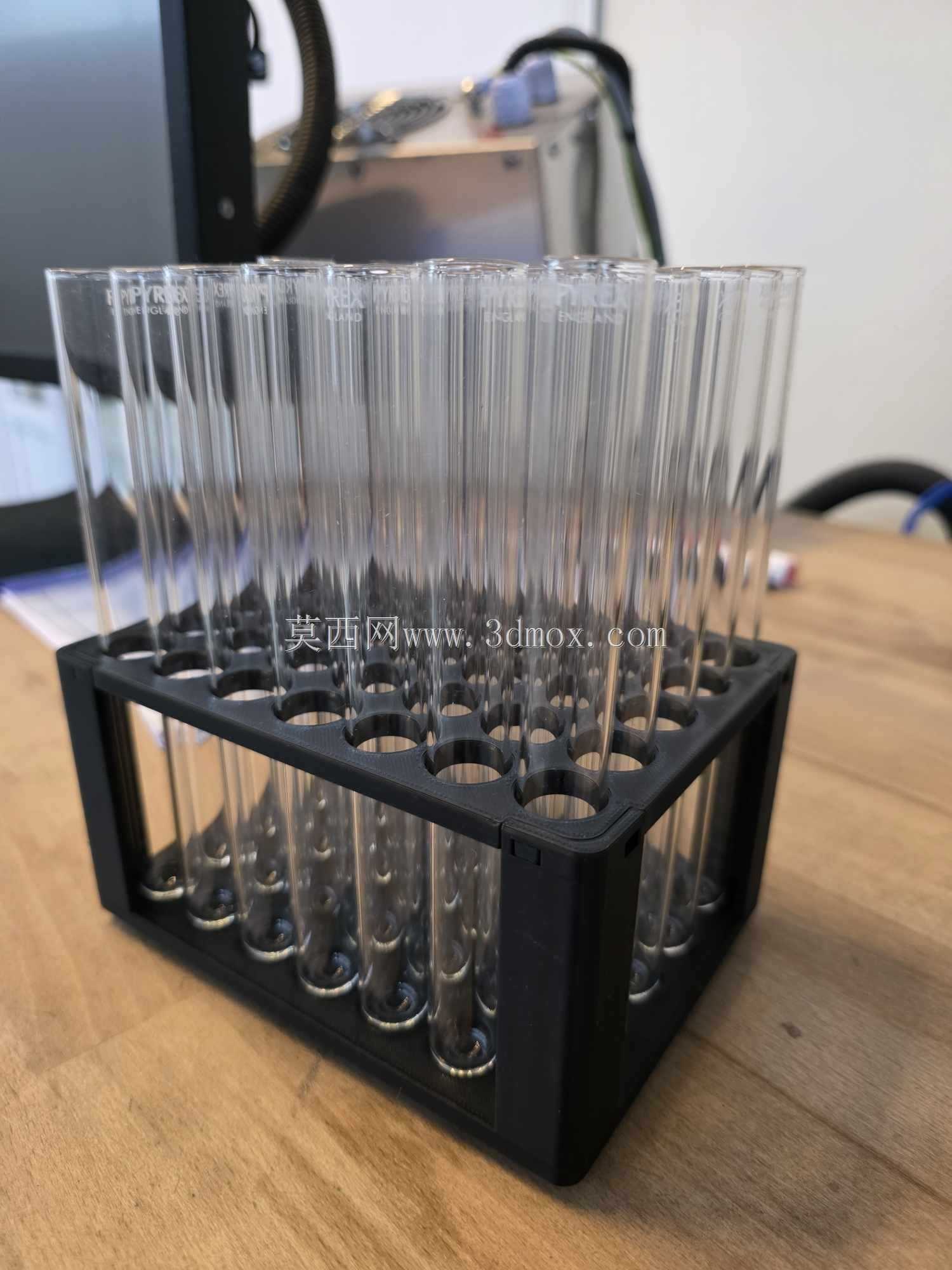

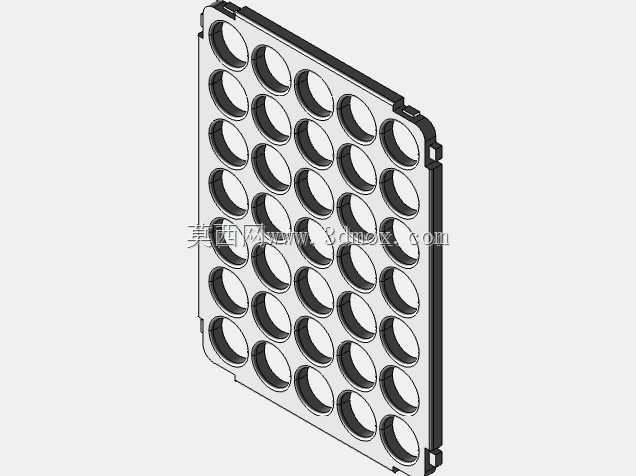

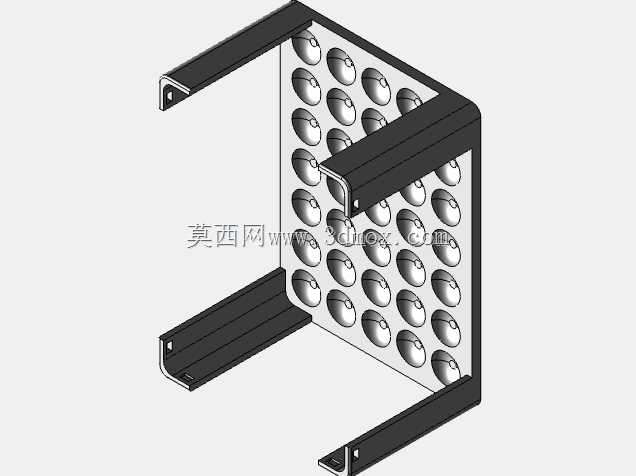

　　从功能特性来看，这款放置架采用上下双层板的框架结构，下层板开设对应试管直径的承托孔，上层板开设同轴的定位孔，试管插入后上下两点限位，避免试管倾斜歪倒，即使是装满液体的试管也能保持直立状态，防止液体洒漏。整体框架采用围边式结构，四周的侧边板将双层置物板连接为整体，提升整体结构的抗扭刚度，即使单手拎取侧边移动整个架体，也不会出现框架变形、孔位错位的问题。孔位采用矩阵式排布，相邻孔位预留足够的操作间隙，拿取单支试管时不会触碰相邻的试管，避免交叉污染或者碰倒其他样品。

　　设计过程中，首先锁定适配的试管规格为直径16mm的常规玻璃试管，这类试管是实验室中使用频率最高的规格之一，涵盖了普通玻璃试管、刻度试管、具支试管等多种类型，孔位的设计尺寸略大于试管外径，预留0.2-0.3mm的间隙，既保证试管可以顺畅插入取出，不会出现卡滞，又不会因为间隙过大导致试管晃动幅度过大。孔位的深度设计上，下层承托板距离上层定位板的高度，匹配试管的常用插入深度，保证试管底部被承托后，试管的重心位于两层板之间，即使受到轻微的台面碰撞，试管也不会从架体中脱出。

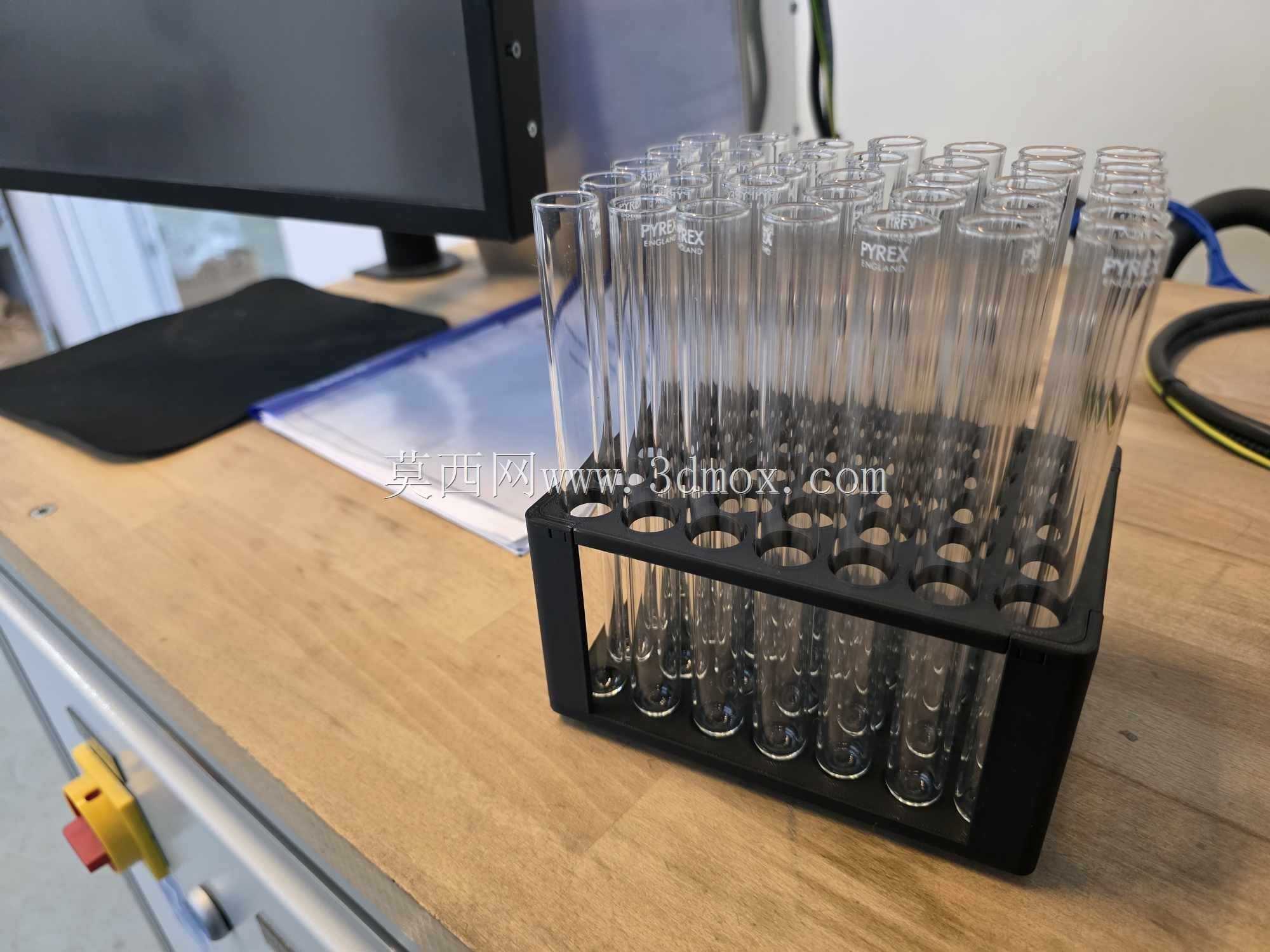

　　从安装与使用边界来看，这款架体为一体化打印的组装结构，不需要额外的紧固件，打印完成后去除支撑即可直接使用，整体外形尺寸适配常规实验操作台的空余空间，不会占用过多的台面面积，底部的四个角做了微小的垫高处理，避免架体底部与台面残留的液体直接接触，减少化学试剂对架体的腐蚀，同时也能让台面的液体可以从架体下方流过，不会积存在架体底部。架体的侧边高度低于试管露出架体的高度，方便操作人员握持试管的上部进行拿取，不需要将手伸入架体内部操作，降低操作时碰倒其他试管的概率。

　　针对3D打印的制作场景，设计时特意将所有壁厚设置为均匀的1.5mm，既保证结构强度满足日常使用的承重需求，又能减少打印材料的消耗，打印时不需要添加过多的支撑结构，所有孔位均为垂直方向的通孔，打印时孔位内部不需要支撑，大幅降低后处理的工作量。填充率设置为15%即可满足承重需求，即使整架都放满装满液体的试管，架体也不会出现弯曲变形的情况，材料选择上，PLA材质即可满足常规实验室的使用需求，如果需要接触部分有机溶剂或者高温环境，也可以更换为PETG、PP等耐化学性更好的材料进行打印，结构本身不需要做修改即可适配不同的打印材料。

　　在实际使用过程中，这类试管架除了用于实验过程中的试管暂存，还可以用于试管清洗后的晾干放置，矩阵式的孔位可以让试管倒置后将内部残留的水分沥干，双层板的结构可以保证倒置的试管不会滑落。架体的镂空结构设计，让空气可以在试管之间流通，加快试管的干燥速度，同时也能减少架体本身的材料用量，降低打印成本。和传统的木质、塑料注塑试管架相比，这种3D打印的试管架可以根据实际使用需求快速调整孔位数量、孔位间距、整体尺寸，比如针对不同直径的试管，只需要修改孔位的直径参数即可快速生成适配的模型，不需要开模制作，非常适合实验室的个性化定制需求，小批量制作的成本远低于采购成品架体，而且制作周期短，几个小时即可完成打印投入使用。
