电源变压器铁芯夹件结构有限元分析模型

项目分类:变压器 发布时间:2025-02-20 ID:943053
  • 电源变压器铁芯夹件结构有限元分析模型

  在工频电源类变压器的结构设计环节,铁芯夹件是承担铁芯压紧固定、绕组受力传导、整体结构抗形变的核心承载部件,这类部件的设计合理性直接决定变压器长期运行过程中的结构稳定性,尤其是在户外挂装、设备内置安装等存在持续振动、温变应力的场景下,夹件的强度冗余不足很容易引发铁芯松动、绕组位移、绝缘层磨损等连锁故障。本次建模的夹件结构采用双立柱跨接式构型,底部设置两个带沉孔的安装基面,用于和变压器底部的安装槽钢或者设备内置安装位实现螺栓固定,立柱部分向上延伸后通过顶部的横连段形成整体框架,跨接在铁芯叠片的两侧,配合绝缘压块实现对铁芯的均匀压紧。

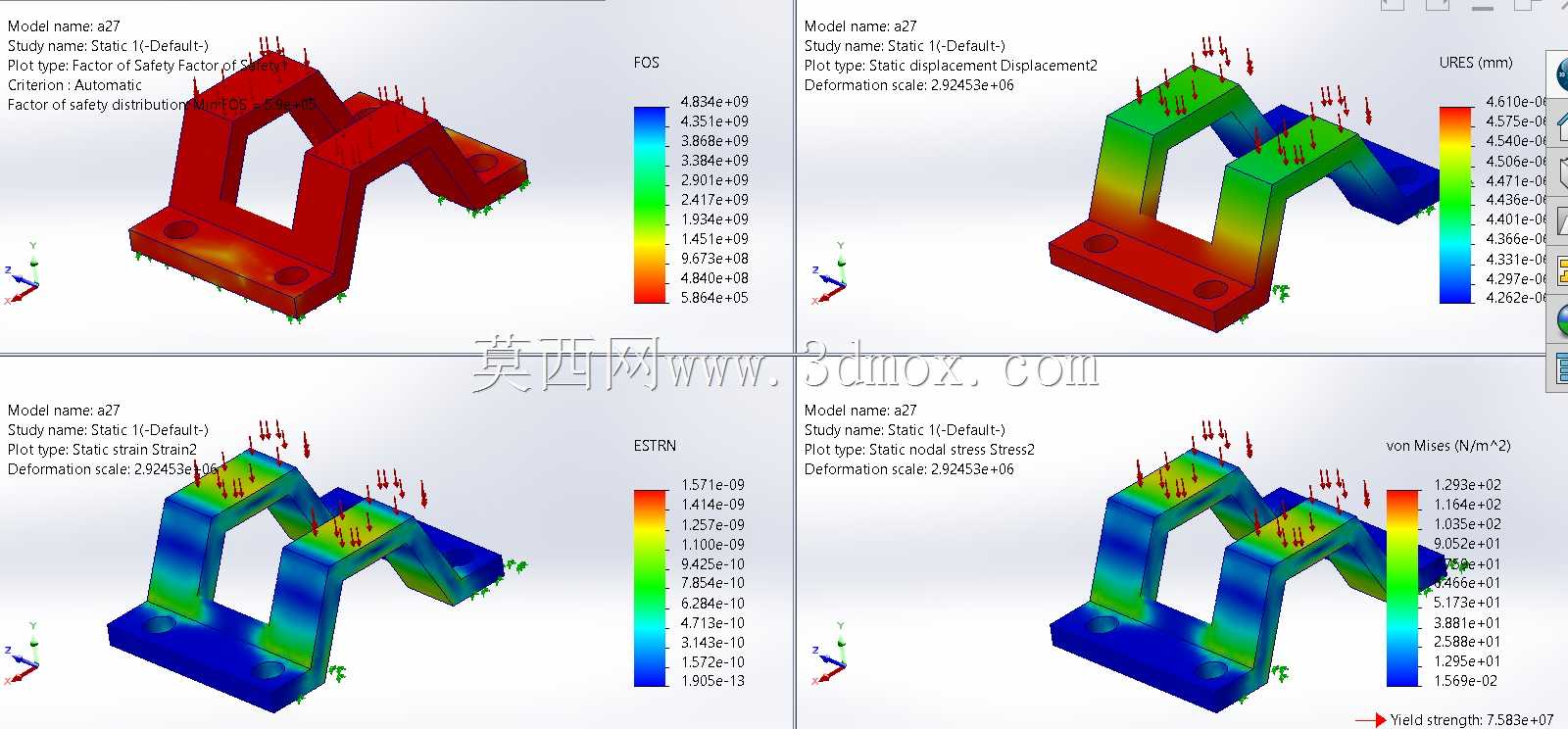

  从结构受力的仿真逻辑来看,建模过程中首先对夹件的实际受力边界做了还原:底部安装孔位置设置全约束,模拟螺栓锁紧后的固定状态,在夹件与铁芯、绕组的接触面上施加对应方向的压紧载荷与运行过程中的电磁振动力载荷,同时考虑变压器运行时的温升带来的材料性能折减,对应调整材料的弹性模量、屈服强度参数。从仿真输出的结果维度看,首先是安全系数分布云图,整体结构的安全系数分布呈现底部安装区域最高、立柱与横连段过渡区域最低的特征,最低安全系数区域集中在横连段与立柱的内转角位置,这和实际工程中夹件开裂失效的高发位置完全吻合,设计时可以在该位置增加圆角过渡、设置局部加强筋来分散应力集中。

  位移形变的仿真结果显示,夹件的最大形变出现在横连段的中部位置,形变量从两端立柱向中部逐步递增,整体形变趋势符合两端固定梁受均布载荷的形变规律,设计时需要校核该形变量是否会导致铁芯压紧力不足,避免出现铁芯叠片因压紧力不够产生的额外振动噪声。应变分布的结果则对应了应力集中区域的材料形变趋势,在转角位置的应变值明显高于其他区域,提示该位置在长期交变载荷作用下存在疲劳失效的风险,若应用在振动工况更严苛的场景,比如车载电源变压器、工业设备内置配套变压器,需要对该位置做结构优化,比如增大转角圆角、更换更高强度的钢材牌号、增加局部壁厚。

  从安装边界的设计来看,底部两个安装孔的孔距、沉孔深度都匹配常规小型电源变压器的安装尺寸规范,安装基面的平面度要求在建模时做了公差适配,保证安装后夹件不会出现额外的装配应力,立柱的内侧间距和铁芯叠片的宽度尺寸做了间隙配合设计,预留绝缘衬板的安装空间,避免夹件和铁芯直接接触形成导通回路。这类夹件的设计不能只考虑静态强度,还要兼顾装配工艺性,整体结构采用板材折弯焊接的工艺路线时,仿真时也对应考虑了焊接残余应力对结构强度的影响,在焊接位置对应调整了应力计算的基准值,保证仿真结果和实际生产后的部件性能偏差在工程允许范围内。很多初次接触变压器结构设计的工程师容易忽略夹件的形变对铁芯性能的影响,实际上当夹件的压紧力不均匀或者形变量过大时,铁芯叠片之间的气隙会出现变化,直接导致变压器的空载损耗升高、运行噪声增大,严重时甚至会出现局部过热的问题,因此在设计阶段通过有限元仿真提前预判应力集中位置、形变量范围,能够大幅减少后续样机测试的整改次数,缩短产品开发周期。建模过程中对夹件的所有过渡圆角、安装孔倒角、焊接坡口位置都做了精确还原,没有做过度的几何简化,保证仿真加载时的应力传递路径和实际部件完全一致,避免因模型简化导致的仿真结果失真。
