电源变压器热场分布有限元分析结构

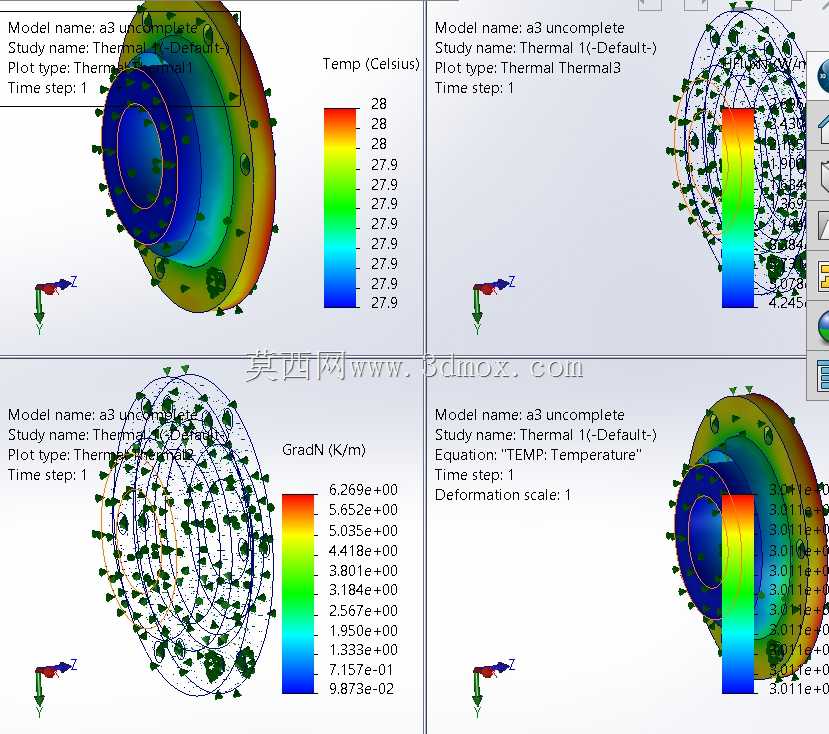

　　这个三维结构的搭建核心就是围绕热分布验证展开，没有做冗余的外观装饰结构，所有建模特征都服务于仿真计算的边界条件还原：磁芯部分按照环形锰锌铁氧体的实际叠装结构建模，还原了磁环内外径的圆弧过渡，避免直角特征导致的仿真网格畸变；绕组部分没有逐匝建模，而是按照层绕工艺的实际填充率做等效均质处理，既保证了热源分布的计算精度，又不会因为过细的几何特征拖慢仿真求解效率。从仿真云图的结果来看，磁芯内环区域是温度最高的点位，这和实际工况完全吻合——内环位置被绕组完全包裹，空气对流路径被阻断，热量只能通过磁芯自身的热传导向外环扩散，而外环位置直接和机箱内的流动空气接触，散热条件更好，温度梯度呈现从内环向外环逐层降低的分布规律，温度差控制在合理区间内，说明初始设计的绕组线径选型、磁芯功率密度匹配是符合散热要求的。在低压配电、工业控制板卡配套的供电链路里，这类环形结构的电源变压器是AC-DC转换环节的核心无源器件，日常选型和结构设计阶段，很多工程师容易只关注绕组匝数、线径、磁芯规格这些电性能参数，忽略实际带载运行下的热累积问题——尤其是密闭机箱内安装的场景，周边散热空间被PCB板、接插件、功率半导体挤占，变压器自身的铁损、铜损产生的热量如果不能顺畅导出，很容易出现绕组绝缘层加速老化、磁芯居里温度偏移导致输出功率掉档的问题，严重时还会触发周边热敏器件的保护阈值，导致整套设备无预警宕机。

　　另一组梯度场的仿真结果，还原了热传导过程中的热流密度分布，能清晰看到热流沿着磁芯径向向外传递的路径，在磁环和安装支架接触的位置，热流密度出现明显的集中，这也给安装结构的优化提供了依据：如果后续需要提升变压器的带载能力，可以在磁环和安装支架的接触位置增加导热硅胶垫，把磁芯的热量通过金属安装支架传导到机箱壳体上，拓展额外的散热路径，不需要放大磁芯规格就能提升10%左右的持续输出功率。做这类电磁器件的三维建模和仿真前置验证，最忌讳脱离实际安装条件做理想化计算，很多新手工程师做热仿真时直接把对流系数设置成理想开放环境的数值，算出来的温升比实际工况低十几度，打样回来装机测试才发现温度超标，不得不重新改板调整结构，浪费整个项目的迭代周期。

　　这个模型在搭建时就提前考虑了安装边界：磁环底部预留了和标准安装支架匹配的定位凸台，凸台的高度按照常规PCB板上元件的安全绝缘间隙设置，既保证绕组引脚和周边走线的爬电距离符合安规要求，又不会因为凸台过高挤占板卡上方的层间空间；绕组的出线位置按照卧式安装的走线方向做了定位标记，避免生产组装时出线方向和周边接插件干涉。在实际工程应用里，这类热仿真验证过的变压器结构，不需要反复做温升降额测试，就能直接适配密闭式工业电源模块、小型工控设备内置供电板、桌面式仪器仪表供电单元等多种场景，尤其是在环境温度常年偏高的工业现场，提前通过三维建模还原热分布特性，能大幅降低后期现场运行的故障概率。

　　很多结构工程师在做整机布局时，习惯把变压器当作标准件直接调用，不会去关注其内部的热分布特性，往往把变压器贴着装在电解电容、功率MOS管这些同样发热的器件旁边，导致局部热堆积，这个模型的仿真结果也能给整机布局提供参考：变压器安装位置要和周边发热器件预留至少3mm的空气对流间隙，内环的高温区域不要正对热敏元件，尽可能让磁环外环对着机箱的通风孔方向，利用自然对流带走热量。建模过程中对磁芯和绕组的等效处理方式，也可以复用到其他功率等级的环形变压器仿真中，只需要调整磁芯尺寸、绕组等效热导率、损耗功率这些参数，就能快速完成不同规格产品的热性能验证，不需要每次都从零开始搭建模型，能有效缩短前期研发的验证周期。
