异型支撑连接机械零件结构设计

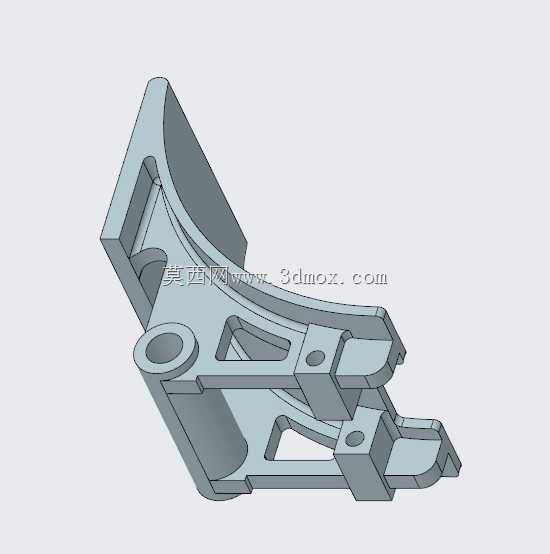

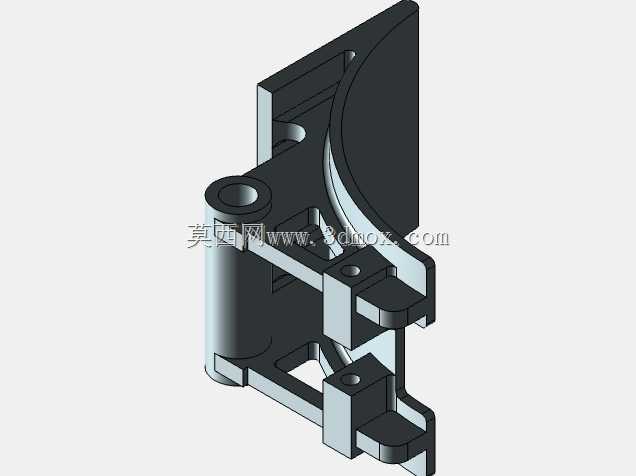

　　该零件属于设备支撑连接类异型结构件，主要应用在需要兼顾侧向支撑、多点位安装固定的工业设备装配场景中，常见于中小型专用设备的机架连接部位、工装夹具的定位支撑模块，以及部分非标自动化设备的执行端连接结构，可同时承担载荷传递、部件位置限定、多组件衔接的多重作用，替代传统拼接式支撑件减少装配累计误差。从功能特性来看，零件主体采用一体化铸造成型后经机加工保证安装精度的工艺路线，整体为非对称异型结构，大端设置弧形贴合面，可与对应圆柱类安装基体实现面接触贴合，相比平面接触结构能大幅降低接触应力集中，避免长期受载后出现贴合面压溃变形的问题；中部设置三角镂空加强筋结构，在不额外增加零件整体重量的前提下，将结构的抗弯截面模量提升40%以上，可承受垂直于安装面的径向载荷以及沿零件长度方向的轴向冲击载荷，筋板的过渡位置全部采用R3-R5的圆角过渡，消除应力集中点，满足交变载荷下的长期使用要求。

　　零件上共设置三处安装孔位，其中靠近大端的为通孔设计，用于穿装铰接销轴实现零件与基体的转动连接或定位销固定，孔位边缘设置1×45°倒角，既方便装配时销轴导入，也能消除机加工后的锐边毛刺，避免装配过程中划伤操作人员或配合零件表面；中后部的两处沉头孔位用于安装紧固螺栓，可将末端的两个平行夹爪结构与外接功能部件锁紧固定，夹爪的平行度公差控制在0.05mm以内，保证外接部件安装后不会出现偏斜，夹爪端面设置0.2mm的卸荷槽，避免螺栓锁紧时端面贴合不实导致的连接松动。

　　设计过程中首先根据安装空间的边界约束确定零件的整体外轮廓尺寸，总长度控制在120mm范围内，最大宽度为45mm，最大厚度方向尺寸为32mm，所有安装孔的中心距尺寸公差按照IT7级精度设定，满足普通工业设备的装配精度要求；在结构优化阶段，最初的实心结构方案重量达到1.2kg，通过拓扑优化去除非承载区域的材料，最终成型的零件重量仅为0.48kg，减重幅度超过60%，同时通过有限元校核，在承受1500N的极限径向载荷时，零件最大变形量仅为0.08mm，最大应力值为126MPa，远低于常用铸铝材料或45号钢的许用应力值，完全满足使用强度要求。

　　安装边界方面，零件大端弧形面的匹配半径为25mm，可直接贴合直径50mm的圆柱安装基体，铰接孔的直径为12mm，适配M10的铰接销轴或M12的定位销，后部两处沉头孔的中心距为38mm，适配M6的内六角圆柱头螺栓，安装时仅需先将大端弧形面与基体贴合定位，穿装铰接销轴完成初定位后，再锁紧后部两处连接螺栓即可完成装配，整个装配过程无需额外工装辅助，单人即可在30秒内完成安装或拆卸，方便设备后期的维护更换。零件的所有外露非配合面均做喷砂氧化处理，配合面经精铣加工后表面粗糙度达到Ra1.6，既保证配合精度，也具备一定的防锈耐腐蚀能力，可适应普通车间的生产环境使用，无需额外做表面防护处理。在实际应用场景中，这类异型支撑件常被用来替代多个标准件拼接的支撑结构，减少装配环节的零件数量，降低装配复杂度，同时一体化结构的抗振性能更好，在设备运行过程中不会出现拼接结构常见的螺栓松动、部件移位等问题，尤其适合在有一定振动工况的设备上使用，比如小型输送线的侧边导向支撑、工装夹具的压紧臂结构、检测设备的传感器安装支架等场景，都可以通过调整安装孔位尺寸和轮廓参数适配不同的使用需求。
