V型六缸涡轮增压发动机总成结构设计

　　这款V6涡轮发动机的结构设计，首先要匹配乘用车辆前舱的横向安装边界，整体采用60度夹角的V型缸体布局，相比直列六缸机型能缩短近三分之一的轴向长度，适配前置前驱、前置后驱多种驱动形式的机舱布置需求，同时V型夹角的平衡特性可以抵消一阶往复惯性力矩，降低怠速工况下的整机振动传递。从功能实现来看，两侧缸盖的排气端分别对接涡轮增压器的进气壳，通过旁通管路的布局平衡不同转速区间的增压压力，低转速工况下废气直接驱动涡轮叶轮，将压缩空气送入进气歧管提升充气效率，高转速时旁通阀开启泄放多余废气压力，避免增压值超出缸体承压极限。

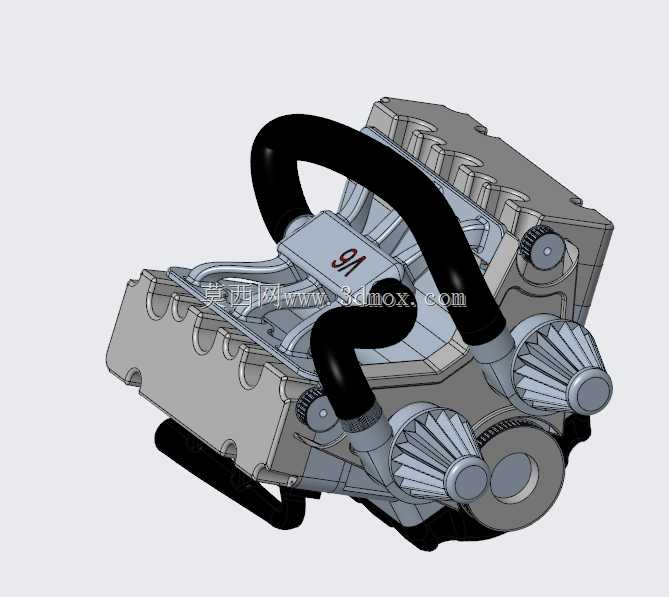

　　缸体采用铸铁材质设计，相比铝合金缸体能承受更高的爆发压力，适配高增压调校的动力输出需求，缸套与缸体采用一体铸造结构，减少热胀冷缩带来的密封间隙变化，降低冷却液渗漏、机油窜烧的故障概率。传动端的锥齿轮组负责将曲轴动力传递给附件系统，包括水泵、机油泵、正时调节机构，齿轮啮合间隙控制在0.12-0.2mm区间，既保证传动效率，又避免热态下齿轮卡滞，齿轮与轴的连接采用平键加过盈配合的方式，承受高转速下的扭矩冲击不会出现松脱。进气侧的黑色管路为中冷器进出气连接管，采用耐油耐高温的橡胶材质加纤维编织层，管路走向避开排气侧的高温辐射区域，固定点采用橡胶减震衬套连接缸体，减少发动机振动传递到管路导致的接头松脱。

　　设计过程中需要重点校核各部件的运动干涉边界：曲轴转动时连杆的最大摆角不能碰到缸体内壁，活塞在上止点时与气门的最小间隙要大于1mm，避免活塞顶气门的致命故障；涡轮增压器的叶轮与壳体的间隙控制在0.08mm左右，兼顾增压效率与叶轮热膨胀的安全余量。安装层面，整机的三个悬置点分别布置在缸体前端、变速箱连接端两侧，悬置软垫的刚度匹配整机的固有频率，避开怠速、常用巡航转速的共振区间，减少振动向车架的传递。整机的外部管路、传感器接口都预留了足够的装配操作空间，方便后期维护时拆卸更换火花塞、机油滤芯等易损件，不需要拆解周边的附属部件。

　　从实际应用场景来看，这款动力总成可适配中型SUV、中高端轿车以及轻型商用车辆，动力输出区间覆盖1500转到5500转的常用工况，低转速下的大扭矩特性满足城市道路频繁启停的加速需求，高转速区间的持续动力输出也能满足高速巡航、爬坡的动力储备要求。结构设计时还考虑了量产的铸造工艺性，缸体、缸盖的壁厚尽量保持均匀，避免出现壁厚突变导致的铸造缩孔缺陷，所有的加强筋都布置在受力集中的主轴承座、缸盖螺栓孔位置，在保证结构强度的前提下尽可能控制整机重量，平衡动力输出与燃油经济性的关系。
