螺旋交错式镂空支撑桁架结构设计

　　这类螺旋桁架结构在电力设备配套、大跨度轻量化支撑场景中有着独特的应用优势，区别于传统直杆拼接的平面桁架，其采用连续螺旋走向的杆件搭配环形箍圈形成空间受力体系，在同等耗材用量下，能获得更优的径向抗扭性能与轴向承压稳定性，尤其适配需要兼顾通风散热、结构减重、长距离轴向支撑的安装场景。从实际工程落地角度看，这类结构常被用作特种变压器内部的绕组支撑骨架、高空管线的架空支撑段、或是轻量化塔架的内部加强芯，相比传统的格构式直柱，螺旋走向的杆件能将径向受力均匀分散到每一段螺旋筋上，避免局部应力集中导致的杆件失稳，同时镂空的结构形式不会阻断流体或气流的通行，在需要风冷散热的电力设备内部，能让冷却气流顺着螺旋间隙形成旋流，提升换热效率。

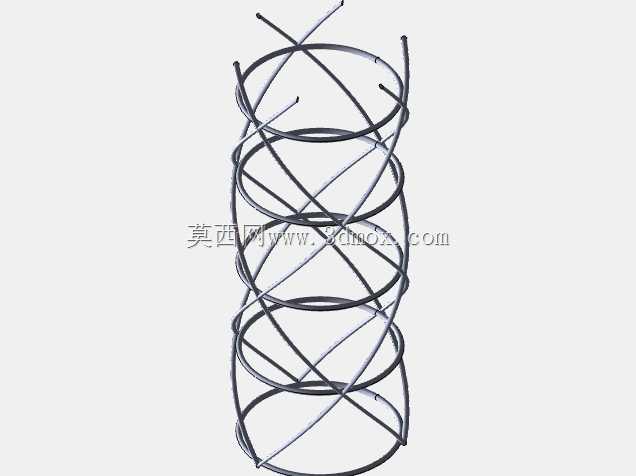

　　设计这类结构时，首先要明确安装边界的尺寸约束：整体为等直径圆柱形态，外径需匹配安装位的内腔尺寸，避免与外围构件发生干涉，总高度根据支撑跨度确定，螺旋筋的升角是核心设计参数，升角过小会导致杆件轴向受力占比降低，结构整体刚度不足，升角过大则会削弱螺旋结构的抗扭优势，一般会根据实际承受的轴向载荷与径向扭矩比值，将升角控制在30度到45度区间内，搭配等间距布置的环形箍圈，每一圈箍圈对应螺旋筋的一个整周节点，所有杆件的连接节点都采用相贯线焊接处理，保证力的传递连续无突变。

　　从受力特性来看，这种螺旋桁架不存在传统桁架的薄弱平面，无论来自哪个径向方向的侧向力，都能通过至少两组螺旋筋形成拉压受力偶来抵消，不会出现平面桁架侧向失稳的问题，在承受轴向压力时，螺旋筋同时承担轴力与部分弯矩，环形箍圈则负责约束螺旋筋的径向变形，避免单根杆件发生屈曲，整个结构的长细比可以做到比传统直柱桁架更大，在相同支撑高度下，耗材量能降低15%到20%左右。实际建模过程中，需要先绘制中心基准轴，确定每一层环形箍圈的所在平面与直径，再通过螺旋线命令生成连续的螺旋筋路径，注意螺旋筋的数量一般采用3到6根的对称布置，保证结构周向刚度均匀，避免出现刚度偏心，每根螺旋筋的截面尺寸根据总载荷计算确定，环形箍圈的截面尺寸略小于螺旋筋，主要起到约束变形的作用，不需要承担主要的轴向载荷。

　　安装适配方面，结构的上下两端需要设计连接法兰盘，法兰盘的螺栓孔位要与对接构件的安装孔完全匹配，上端法兰与被支撑构件连接，下端法兰与基础基座固定，安装时需要保证整体结构的同轴度，避免偏心载荷导致螺旋筋受力不均，在作为变压器内部支撑骨架使用时，螺旋筋的外沿与绕组内壁之间需要预留均匀的间隙，既保证绕组套装时的操作空间，也能预留热胀冷缩的变形余量，避免设备运行温度变化时结构与绕组发生挤压磨损。另外，这种镂空的螺旋结构也方便后期运维过程中的检查与检修，操作人员可以顺着螺旋间隙观察内部构件的状态，不需要完全拆除支撑结构就能完成局部检测作业，相比封闭式的支撑筒体，运维便利性有明显提升。

　　在细节处理上，所有杆件的相贯线切口都需要做圆弧过渡处理，避免尖锐切口造成的应力集中，焊接完成后需要对焊缝进行打磨处理，保证表面光滑无毛刺，如果用于电力设备内部，还需要对整体结构做绝缘防腐处理，避免结构件导通影响设备的绝缘性能，同时抵御设备内部油气环境的腐蚀。结构的整体重量较轻，单人即可完成搬运与对位安装，不需要大型吊装设备配合，在狭小空间内的安装作业优势尤为明显，尤其是在变压器油箱内部这类操作空间受限的场景，这种轻量化的桁架结构能大幅降低安装作业的难度，缩短装配周期。
