定柱式旋臂起重设备结构设计方案

　　在中小吨位短距离物料转运场景中，定柱式旋臂起重设备是车间工位、仓储区域、装配线旁最常用的吊装辅助装备，这类设备不需要依托厂房主梁做承载，仅通过地面预埋螺栓固定立柱即可独立完成安装，适配很多无法架设桥式起重机、或者需要在固定工位完成频繁小范围吊装的作业场景，比如机加工工位的工件上下料、装配环节的重型部件移位、仓储区的货物堆垛转运，都能看到这类设备的应用。从结构设计逻辑来看，这套旋臂设备采用方管作为主承载构件，立柱部分选用大截面矩形方管垂直布置，底部搭配方形法兰安装底座，法兰上预留均匀分布的螺栓安装孔，安装时需要匹配地面预埋的地脚螺栓，保证立柱安装后的垂直度偏差控制在允许范围内，避免悬臂带载运行时出现附加弯矩影响结构安全。

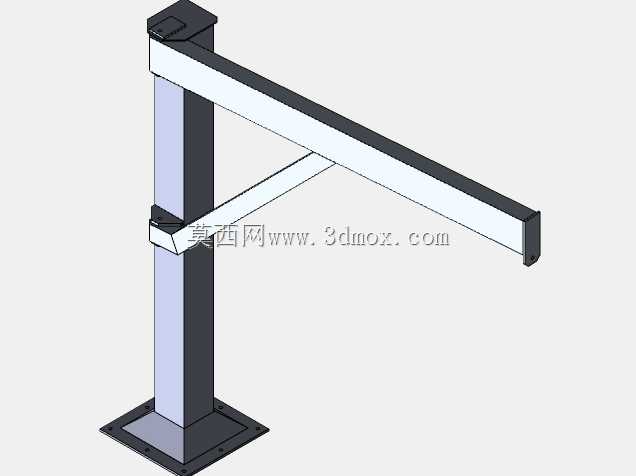

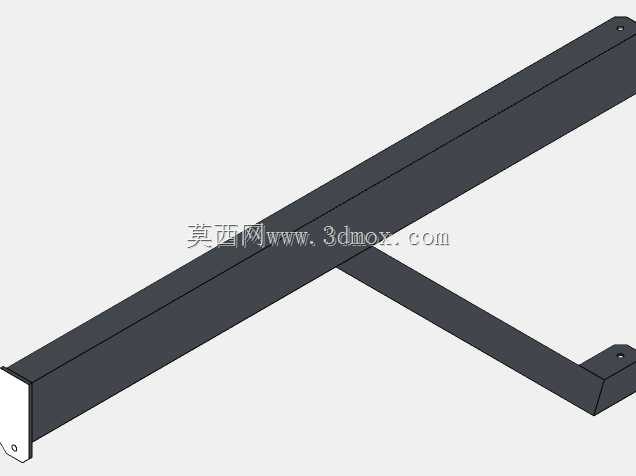

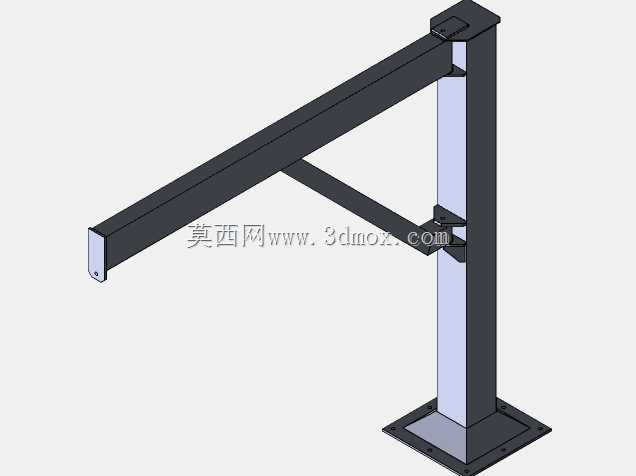

　　悬臂梁同样采用矩形截面方管制作，和立柱顶端通过铰接支座连接，同时在悬臂梁中段和立柱中上部之间设置斜向支撑方管，形成稳定的三角承载结构，这种设计可以在控制构件自重的前提下，有效提升悬臂的抗弯承载能力，避免悬臂带载时出现过大下挠。悬臂的旋转结构采用上下两处轴承副配合，既可以保证悬臂绕立柱做360度水平回转，也能承受悬臂带载时产生的径向和轴向载荷，旋转阻尼设置适中，既不会因为阻力过大导致操作费力，也不会因为阻尼过小出现带载时悬臂自行滑移的问题。

　　悬臂的下翼缘位置预留了电动葫芦或者手拉葫芦的行走轨道空间，葫芦可以沿着悬臂长度方向做水平移动，配合悬臂的回转动作，覆盖以立柱为中心、悬臂长度为半径的圆形作业区域，作业覆盖范围内没有结构死角，能够满足工位范围内任意位置的物料吊装需求。从安装边界来看，这类设备的安装需要提前核算地面承载能力，地面混凝土强度需要满足立柱底座的承压要求，预埋螺栓的埋深和规格要匹配设备的额定起重量，避免使用过程中出现底座松动或者倾覆风险；安装时需要保证悬臂的水平度，避免葫芦在轨道上出现自行滑移的问题；悬臂的最低作业高度需要结合作业区域的人员通行、设备高度做匹配，保证吊装作业时不会和周边设备、人员通行通道产生干涉。

　　在结构细节处理上，所有钢构件的连接位置都采用满焊焊接，焊后做去应力处理，避免长期承载出现焊接变形；构件的棱角位置都做倒角处理，避免安装和使用过程中出现磕碰划伤；外露的金属表面做防锈涂装处理，适配车间多粉尘、偶尔有切削液飞溅的作业环境，延长设备的整体使用寿命。和大型桥式起重机相比，这类旋臂起重设备的作业范围虽然有限，但是安装灵活、操作简单、维护成本低，不需要对厂房结构做特殊改造，非常适合作为大型起重设备的补充，覆盖固定工位的小吨位频繁吊装需求，能够有效降低工人的搬运劳动强度，提升工位作业的效率。在建模过程中，所有构件的截面参数、连接位置的尺寸都按照实际承载需求做匹配，法兰盘的螺栓孔位置、斜撑的连接角度、旋转支座的配合尺寸都做了精准的约束，能够直接作为结构受力分析、生产下料的参考依据，也可以用于车间布局规划时的设备排布模拟，提前验证设备安装后的作业覆盖范围、和周边设备的安全距离是否满足要求。
