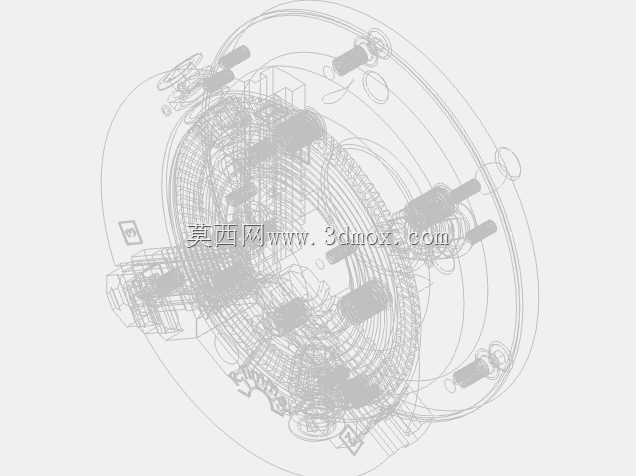

车床三爪自定心卡盘完整装配结构

　　作为车床加工环节最核心的夹具部件，卡盘的装配精度直接决定整台车床的加工同轴度与重复装夹误差，这套装配结构完整还原了盘丝式三爪自定心卡盘的全部内部传动与锁紧逻辑，从盘体、小锥齿轮、大锥齿轮盘丝、卡爪、防尘盖板到锁紧螺钉的配合关系全部做了实体还原，没有做任何结构简化，方便结构设计人员拆解参考内部传动路径。

　　在实际机加工车间场景中，这类卡盘是卧式车床、经济型数控车床最常用的通用夹具，承担轴类、盘类、套类回转零件的装夹定位工作，相比四爪单动卡盘，三爪自定心结构不需要逐爪找正，装夹效率更高，适合批量零件的快速加工，日常加工中可适配正爪、反爪两种装夹形式，正爪用于装夹直径较小的棒料、盘类零件，反爪可撑住内孔或者装夹直径较大的盘类工件，覆盖绝大多数常规回转零件的装夹需求。

　　从设计思路上看，这套结构采用了最经典的锥齿轮-平面螺纹传动方案，三个均布在卡盘端面的小锥齿轮与大锥齿轮背面的平面螺纹啮合，当使用卡盘扳手转动任意一个小锥齿轮时，会带动大锥齿轮同步转动，平面螺纹同时驱动三个卡爪沿盘体的径向导槽做同步向心或离心移动，实现自动定心与夹紧动作，这种传动结构的定心精度在新件状态下可控制在0.05mm以内，足够满足普通车削加工的形位公差要求；卡爪与导槽之间采用了间隙配合设计，预留了长期使用磨损后的修配余量，盘体上的三个小锥齿轮安装孔做了沉台设计，避免齿轮轴突出盘体端面影响工件装夹，同时在盘体端面设计了防尘盖板的安装槽，可阻挡切削液、铁屑进入内部传动腔，减少日常维护的频率。

　　安装边界方面，卡盘后端采用标准的短圆锥连接结构，可直接适配对应规格车床主轴的法兰端，连接止口的尺寸公差严格按照机床附件的通用标准设计，安装时不需要额外制作过渡连接盘，直接通过主轴后端的锁紧螺母即可完成卡盘的固定，卡盘的总厚度控制在常规车床主轴端的安装空间范围内，不会与车床的床鞍、刀架产生运动干涉；卡爪的行程范围覆盖了该规格卡盘的最小到最大装夹直径，当卡爪移动到最内端时可装夹最小直径的棒料，移动到最外端配合反爪可达到该规格的最大装夹直径，导槽的长度经过精确计算，保证卡爪在全行程移动时不会从导槽中脱出，同时平面螺纹的啮合长度足够，在最大夹紧力状态下不会出现螺纹脱扣的问题。

　　从功能特性来看，这套结构的夹紧力传递路径清晰，小锥齿轮的输入扭矩通过锥齿轮啮合放大后传递到平面螺纹，再均匀分配到三个卡爪上，夹紧力均匀分布在三个接触点上，装夹薄壁零件时可通过控制扳手扭矩避免工件夹装变形；卡爪的夹持面做了细密的齿形结构，可增加与工件表面的摩擦力，重切削时不会出现工件打滑移位的问题，同时卡爪采用可拆设计，磨损后可单独更换卡爪或者重新修磨卡爪的夹持面，不需要更换整个卡盘，降低车间的耗材使用成本。

　　在建模过程中，所有配合面都按照实际装配的公差要求做了间隙处理，比如锥齿轮的啮合间隙、卡爪与导槽的滑动间隙、盘体与盖板的配合间隙都做了还原，没有出现过定义或者干涉的装配问题，设计人员可以直接参考这套结构做同类型卡盘的改型设计，比如根据不同的主轴规格调整后端连接止口尺寸，或者根据装夹需求调整卡爪的行程长度、夹持面形状，也可以在这套基础结构上增加液压驱动模块，将手动卡盘改型为液压动力卡盘，适配数控车床的自动装夹需求。日常车间使用中，这类卡盘的维护点主要集中在定期清理内部铁屑、补充润滑脂、检查卡爪与导槽的磨损量，当定心精度超差时可通过修磨卡爪或者更换磨损的锥齿轮副来恢复精度，这套装配结构完整呈现了所有易损件的安装位置与配合关系，也可作为机修人员拆解维修卡盘的结构参考。
