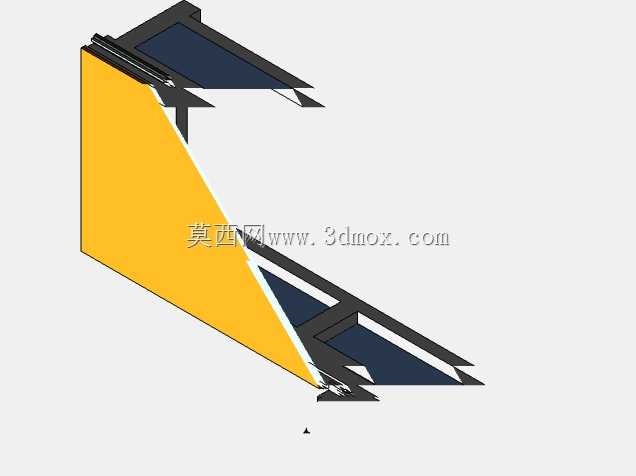

三轴数控铣削加工用斜置防护挡板结构

　　这套结构是针对三轴数控铣削工位设计的斜置式切屑防护挡板，日常在木材、高铁内饰复合材料、通用工程塑料的平面及斜面铣削加工场景中使用频率极高。做现场结构设计的时候最先要考虑的就是安装边界，整套挡板采用倾斜式安装布局，安装时需要贴合机床工作台的侧边基准面，底部预留12mm的固定压边，用来配合T型槽螺栓完成锁紧，安装后不会侵入工作台的有效加工行程，X向总宽度适配常规650型三轴数控铣床的工作台侧方长度，Y向伸出长度控制在280mm，刚好覆盖铣削主轴的切屑飞溅扇形区域，不会和主轴的Z向上下运动、刀库的自动换刀动作产生运动干涉。

　　从功能特性来看，挡板主体采用1.5mm厚的冷轧钢板折弯成型，表面喷涂醒目的警示黄漆，作业时可以快速提醒现场操作人员注意加工区域边界，避免肢体误入高速铣削的危险范围。挡板上集成的多段式黑色伸缩防护帘，采用耐磨帆布加PVC支撑条的结构，平时可以根据加工件的高度调整伸出长度，铣削产生的带状切屑、粉尘状切屑会顺着倾斜的挡板坡面滑落到机床的排屑槽内，不会飞溅到机床的导轨面、操作面板区域，能大幅减少日常设备维护时清理切屑的工作量，也能避免高温切屑烫伤操作人员、刮伤机床外防护的漆面。

　　设计思路上没有采用传统的垂直安装防护板结构，而是做了35度的倾斜角，这个角度是经过现场多轮试切验证的：垂直安装的挡板容易让切屑反弹回加工区域，划伤已加工的工件表面，35度倾斜角刚好可以让高速飞出的切屑接触挡板后顺着坡面下滑，不会产生无规则反弹。挡板上预留的两个安装缺口，是专门对应机床侧方的冷却管路、线缆走线位置，安装时不需要额外改动机床原有线路布局，直接通过侧边的四个M8螺栓孔就能完成固定，后期如果需要更换不同规格的机床，只需要调整底部压边的固定位置就能适配，通用性较强。

　　在实际加工应用中，这套挡板结构尤其适合小批量多品种的铣削加工场景，不管是加工木材时产生的木屑、工程塑料铣削时产生的碎粒，还是高铁内饰复合材料加工时产生的粉尘，都能通过挡板的导向作用集中归集，配合机床的排屑系统可以快速完成清理。挡板的伸缩帘采用可拆卸式设计，当防护帘出现磨损时，不需要拆卸整套挡板主体，只需要松开侧边的两个固定压条就能更换帘布，维护成本很低。做三维建模的时候，所有折弯处都做了R2的圆角处理，避免安装和维护时尖锐的边角划伤操作人员，所有安装孔位都做了沉头设计，螺栓锁紧后不会突出挡板表面，不会勾挂切屑或者擦拭用的棉纱。

　　另外在安装边界的校核上，建模时已经模拟了主轴安装最长120mm铣刀、Z轴下行到最低加工位的极限状态，挡板和刀具的最小安全距离保持在35mm以上，即使加工过程中工件出现小幅装夹偏差，也不会出现刀具碰撞挡板的情况。挡板底部和工作台面接触的位置贴有2mm厚的橡胶密封条，可以阻挡细小的切屑从挡板和工作台的缝隙处漏到机床外侧，保持加工区域周边的整洁。针对塑料铣削时容易产生静电吸附切屑的问题，挡板表面的喷涂材料里添加了抗静电成分，切屑不会长期吸附在挡板表面，日常只需要用压缩空气吹扫就能完成清洁。
