明纬150W单输出开关电源结构设计

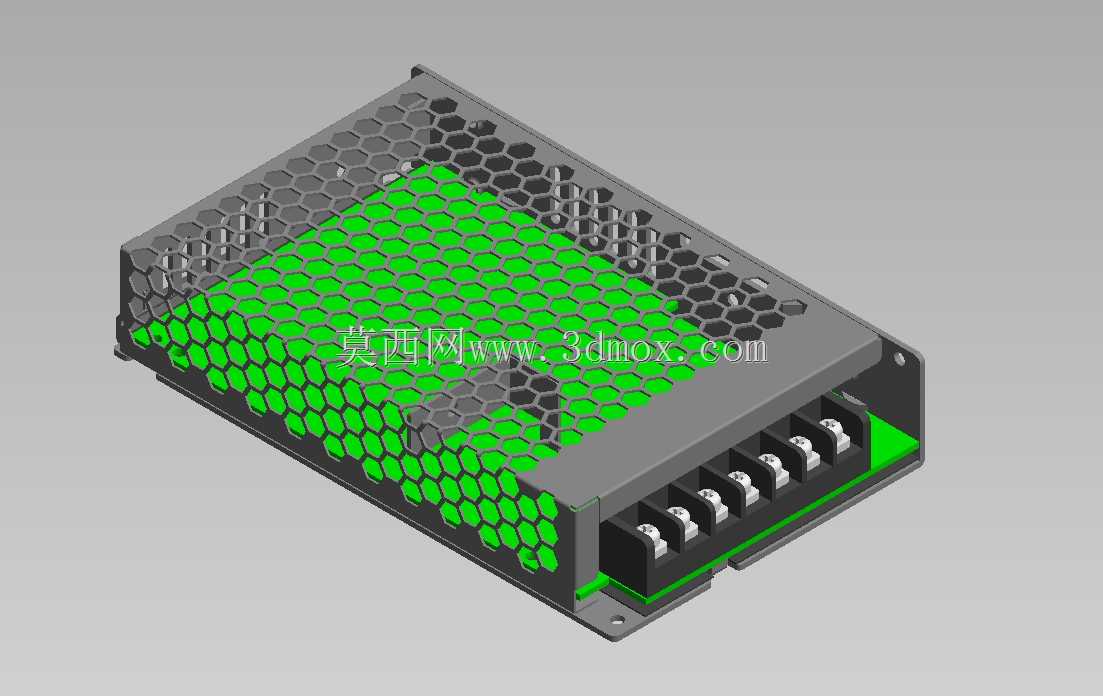

　　这款150W单输出开关电源的三维结构，完全还原了量产机型的实际装配逻辑，从壳体的散热开孔到接线端子的排布，都贴合工业现场的实际使用需求。在工业控制场景里，这类电源是给PLC、传感器、小型执行机构提供稳定直流供电的核心部件，常见于自动化生产线控制柜、小型设备内置供电、通讯基站辅助供电等场景，相比传统线性电源，它的转换效率更高，空载损耗更低，适合长时间连续运行的工况。

　　从结构设计思路来看，壳体采用上下扣合的钣金折弯结构，上盖大面积冲制六边形蜂窝散热孔，这种开孔形式在保证壳体结构强度的同时，能最大化空气对流面积，电源内部功率器件工作时产生的热量可以通过开孔快速散出，避免内部积热导致元器件寿命衰减。壳体两侧预留的安装耳带有标准安装孔，适配DIN导轨安装和螺丝直接固定两种安装方式，安装孔的孔位公差控制在±0.1mm范围内，能适配市面上标准的控制柜安装梁尺寸，不会出现现场安装孔位对不上的问题。

　　接线端采用栅栏式接线端子排布在电源输出侧，端子之间的绝缘隔板高度符合电气安全间隙要求，不同极性的接线位之间预留了足够的操作空间，方便现场电工用螺丝刀紧固接线，同时能避免接线时线头误触造成短路。端子旁的标识区域做了下沉式设计，印刷的电压极性、额定参数标识不会因为长期摩擦脱落，现场维护时能快速识别接线定义，减少接错线的风险。

　　电源内部的PCB板固定位在壳体底座上预留了四个定位柱，装配时PCB板可以直接卡在定位柱上再用螺丝紧固，减少装配时的对位调整时间，提升量产装配效率。PCB板和上盖之间预留了3mm的安全间隙，避免元器件引脚和金属壳体接触造成短路，同时内部的散热片安装位刚好对准上盖的散热孔区域，功率管工作时的热量可以通过散热片直接通过对流散出，不需要额外加装风扇，降低了设备运行时的噪音，也减少了风扇故障带来的维护成本。

　　外形尺寸上，这款电源的长宽高控制在标准的150W电源通用尺寸范围内，长度159mm、宽度97mm、高度30mm，能直接替换同功率段的其他同规格电源，不需要改动原有控制柜的安装空间，在设备升级替换时不需要重新做柜体开孔设计，降低了改造成本。壳体的边角做了R2的圆角处理，避免装配和维护时锋利的钣金边角划伤操作人员，表面采用喷塑处理，具备一定的耐油污、防氧化能力，适合在车间多尘、有少量油污的环境下长期使用。

　　从建模细节来看，所有的钣金折弯处都还原了实际生产中的折弯圆角，没有出现直角折弯的工艺错误，散热孔的排布间距均匀，孔边没有毛刺结构，符合钣金冲压的实际工艺要求，接线端子的模型还原了端子的压线结构、螺丝固定位的细节，安装耳的开孔做了沉头设计，固定螺丝安装后不会突出安装面，保证电源安装后和安装梁完全贴合，不会出现安装间隙导致的震动异响。内部的PCB板轮廓和元器件排布也和实际产品一致，能直接用于控制柜的装配干涉检查，在做电气柜三维布局时，可以直接导入这个模型，提前核对安装空间、接线空间是否足够，避免实际装配时出现和其他元器件干涉的问题。

　　在实际选型使用中，这款电源的输出电压为24V，额定输出电流6.5A，能满足大多数工业现场低压直流器件的供电需求，过流、过压、短路保护的电路结构都集成在PCB板上，外部结构上没有额外的突出部件，整体结构紧凑，在有限的控制柜空间内可以灵活排布，多个电源并排安装时，侧面预留的散热间隙能保证每个电源的散热需求，不会因为密集安装导致散热不良。
