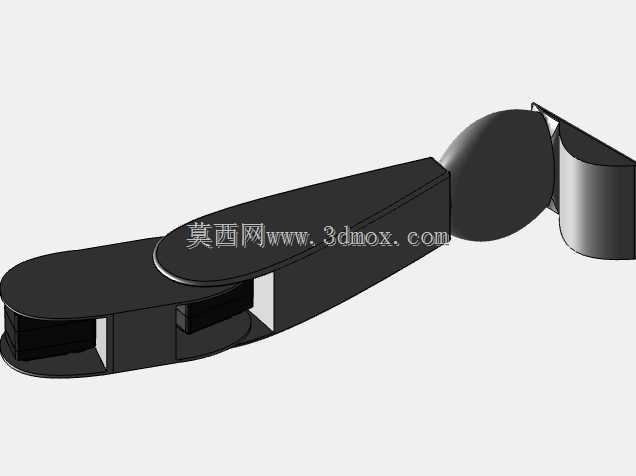

双伺服关节长杆形机器人腿部结构

　　在桌面级小型仿生机器人、教学演示机器人以及轻载巡检机器人的开发场景中，腿部执行机构的设计直接决定了整机的运动灵活性与地形适应能力，这款双伺服驱动的长杆形腿部结构，正是针对小负载、高自由度需求的小型移动机器人开发的执行单元。从实际落地场景来看，这类腿部结构常被用于高校机器人教学实训平台、小型仿生四足机器人原型、桌面级娱乐机器人以及窄空间巡检机器人的行走机构，相比轮式移动结构，它可以跨越高度差在2cm以内的小型障碍物，适配不平整的桌面、实验台以及轻度起伏的室内地面，不需要额外的悬挂结构就能实现基础的行走、转向、抬腿动作。

　　从功能特性上看，该结构采用两个伺服电机作为关节动力源，分别对应髋关节与膝关节的转动自由度，总腿长控制在0.28m的尺寸区间，整体采用长杆形的分段式设计，足部为窄长形杆脚结构，接触地面的面积经过优化，既可以保证站立时的支撑稳定性，又能减少迈步过程中与地面、周边障碍物的剐蹭概率。两个关节的转动范围经过限位设计，髋关节可实现前后方向±60°的摆动，膝关节可实现0-90°的弯曲动作，配合对应的舵机控制板，能够完成慢走、小步快跑、原地转向等基础步态，单腿额定负载可覆盖1kg以内的整机重量分配，完全满足小型桌面级机器人的负载需求。

　　在设计思路上，这款腿部结构优先考虑了轻量化与装配便捷性，所有结构件均采用薄壁加筋的设计方式，在保证结构刚性的前提下尽可能降低自身重量，避免伺服电机承受过多的无效负载。关节处采用内嵌式的舵机安装槽，舵机输出盘直接与下一段腿杆连接，省去了额外的传动联轴器，既减少了传动间隙带来的运动误差，也压缩了关节处的整体体积，让腿部外观更简洁流畅。腿杆的外形采用流线型的曲面过渡，没有突出的安装螺丝与结构棱角，一方面可以避免运动过程中腿部与机身、其他腿杆发生运动干涉，另一方面也能减少运动过程中的剐蹭风险，在调试过程中即使发生碰撞也不容易损坏结构件。

　　从安装边界与尺寸配合来看，该腿部结构的上端髋关节处预留了标准的舵机安装孔位，可以直接与常见的小型机器人机身框架连接，安装孔距兼容市面上主流的9g微型舵机、17g金属齿舵机的安装尺寸，不需要额外设计转接件就能完成装配。腿杆的内部预留了走线槽，伺服电机的连接线可以顺着腿杆内部的空腔走到上端髋关节处，再接入机身内部的控制板，避免线材外露在运动过程中被拉扯、磨损。足部的杆脚末端做了圆弧过渡处理，接触地面时不会出现卡滞，同时可以根据实际使用需求在末端粘贴防滑橡胶垫，提升光滑地面上的行走摩擦力。

　　在实际结构验证过程中，该腿部结构的运动死点位置经过反复校核，当膝关节弯曲到最大角度时，两段腿杆之间不会发生结构碰撞，髋关节摆动到极限位置时，腿杆也不会与机身框架产生干涉，所有转动副的间隙控制在0.1mm以内，运动过程中不会出现明显的晃动，保证步态控制的精度。整体结构没有复杂的异形曲面，所有结构件都可以通过3D打印或者简易注塑工艺加工成型，加工成本低，装配流程简单，只需要将两个舵机固定到对应的安装槽内，拧紧输出盘的固定螺丝，再将上下段腿杆通过关节转轴连接即可完成单腿的装配，非常适合机器人爱好者、高校学生做原型验证以及小型机器人产品的小批量试制。
