六自由度多关节工业机械臂结构设计

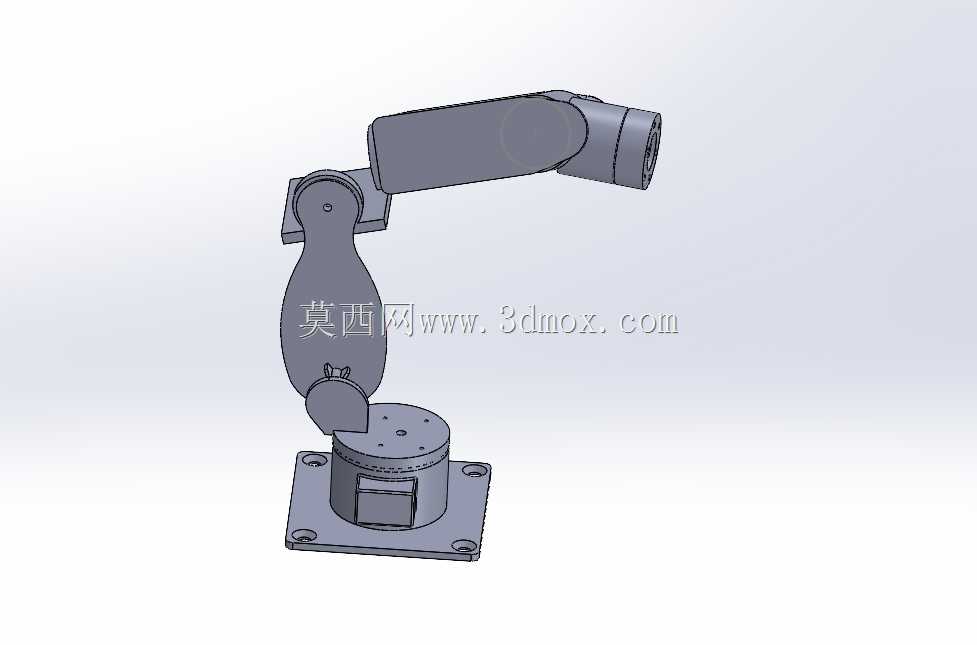

　　这款六自由度关节式机械臂的结构设计，核心瞄准中小负载工位的柔性作业需求，在3C电子装配、实验室样本转运、小型零部件上下料、教学实训台搭建这类场景里，能覆盖半径500mm左右的作业空间，替代人工完成重复度高、定位精度要求稳定的往复动作。从结构布局来看，底座采用方形法兰安装形式，四个安装孔位对称分布在底座四角，安装面预留足够的平面加工余量，能直接适配常见的铝型材工作台、钢制设备机架的安装基准，安装时不需要额外做复杂的转接板设计，只要保证安装面平面度公差在0.1mm以内，就能避免底座固定后出现的关节同轴度偏差问题。

　　底座内部预留了驱动元件与走线的空腔，关节旋转轴采用深沟球轴承搭配交叉滚子轴承的组合支撑，既可以承受机械臂伸展时产生的倾覆力矩，也能保证旋转方向的回程间隙控制在合理范围，不会因为悬臂负载导致关节卡顿。往上的大臂、小臂结构都采用等强度的异形截面设计，不是简单的矩形块拼接，在保证结构刚性的前提下尽可能削减了非受力区域的材料厚度，整体自重控制在同负载级别机械臂的中等偏下水平，能降低底座关节的驱动负载，提升动态响应速度。

　　腕部的三个关节采用正交布局，末端法兰预留了标准的工具安装接口，可以适配夹爪、真空吸盘、小型焊枪、点胶头等不同的末端执行器，关节走线全部采用内部穿线的方式，避免机械臂运动过程中线缆外露被周边设备剐蹭，也能减少线缆随关节反复弯折产生的疲劳破损。设计过程中特意做了运动干涉校验，每个关节的运动行程都做了硬限位凸台，比如大臂俯仰角度覆盖-90°到+120°，小臂俯仰覆盖-120°到+120°，腕部旋转可以实现360°回转，在全行程运动范围内，臂体结构之间不会出现碰撞，也能适配常见的工位布局，不需要用户额外做大量的行程限位调整。

　　从安装边界来看，底座安装孔的中心距为120mm，适配M8的固定螺栓，整机直立状态下的最大高度约620mm，完全伸展时末端距离底座中心的最大水平距离为520mm，最小收缩半径仅180mm，在紧凑的工位空间里也能完成部署，不会占用过多的设备安装面积。关节连接位置都设计了密封止口，能阻挡车间环境里的粉尘、切削液飞溅进入关节内部，适配普通机加工车间、电子无尘车间的使用环境，不需要额外加装复杂的外防护结构。每个关节的驱动安装位都预留了标准的电机、减速器安装法兰，用户可以根据自身的负载、速度需求选配不同规格的谐波减速器或者行星减速器，不需要对臂体结构做二次加工修改，能大幅缩短定制化机械臂的开发周期。在结构刚性校验阶段，针对臂体完全伸展、末端挂载5kg负载的极端工况做了静力学仿真，臂体最大变形量控制在0.3mm以内，完全能满足装配、搬运类工位的定位精度要求，不会因为臂体挠曲变形导致末端作业位置出现偏差。
