汽车后视镜内部结构剖切展示三维设计

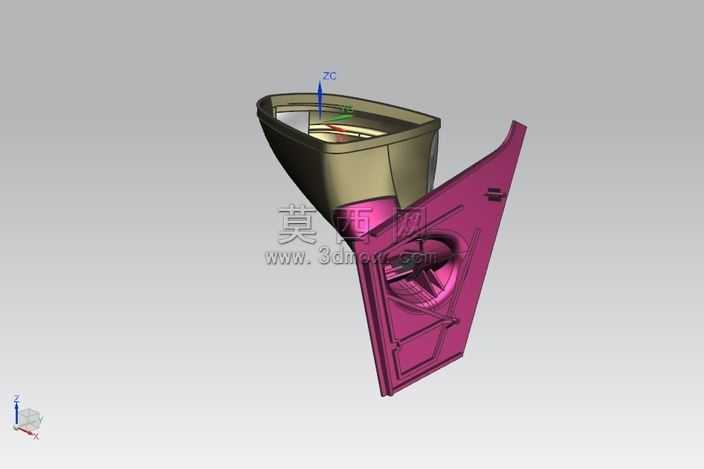

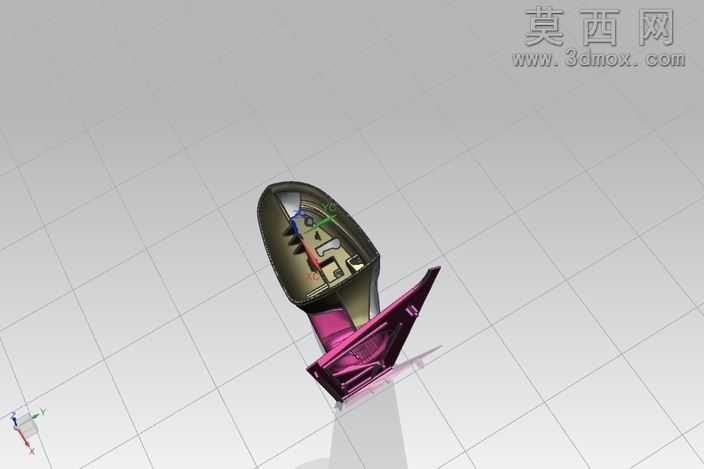

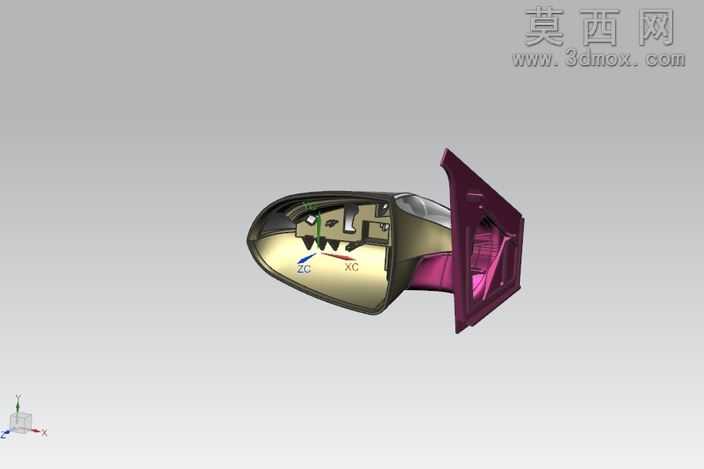

本作品采用NX三维建模软件完成汽车后视镜的全参数化设计与剖切展示，建模阶段遵循汽车外饰件的设计规范，先完成镜座、镜壳、内部调节支架、镜片安装基座等核心部件的独立建模，再通过装配约束完成整体组合，为清晰展示内部构造特意做了半剖与局部剖切处理，将隐藏在镜壳内部的调节传动结构、线束排布空间、安装卡扣结构完整呈现。材质渲染阶段针对不同部件做了差异化材质赋予：镜壳外表面采用哑光ABS工程塑料材质，还原量产后视镜的磨砂质感，剖切后的镜壳断面做了轻微的厚度高亮处理，清晰展示壳体的壁厚设计；内部金属调节支架采用镀锌金属材质，添加细微的金属磨砂纹理与环境反射效果，还原金属冲压件的真实质感；镜片安装基座采用改性PP塑料材质，添加轻微的脱模斜度纹理，符合注塑件的生产工艺特征；镜座与车身连接的安装部位采用增强尼龙材质，添加细微的玻纤纹理，凸显安装部位的结构强度。结构设计上充分考虑实际装车需求，镜座预留了与车门钣金连接的螺栓安装孔位，孔位周边做了加强筋结构提升安装强度，镜壳与镜座之间设计了多组卡扣配合结构，保证装配后的贴合精度，内部调节机构预留了电动调节电机的安装空间与走线槽，兼顾手动调节与电动调节版本的兼容需求。设计过程中重点验证了后视镜的转动调节行程，确保镜片调节范围满足整车视野法规要求，剖切视角的选择经过多轮调整，既能够完整展示内部的层级结构，又保留了后视镜的整体外观辨识度，所有部件的建模精度控制在0.1mm以内，完全满足后续开模生产、结构验证、教学演示的使用需求，渲染输出时采用柔和的影棚布光，避免强烈反光遮挡结构细节，背景采用简洁的浅灰色网格地面，突出模型本身的结构特征。
