科尼赛克跑车碳纤维锁扣组件三维设计

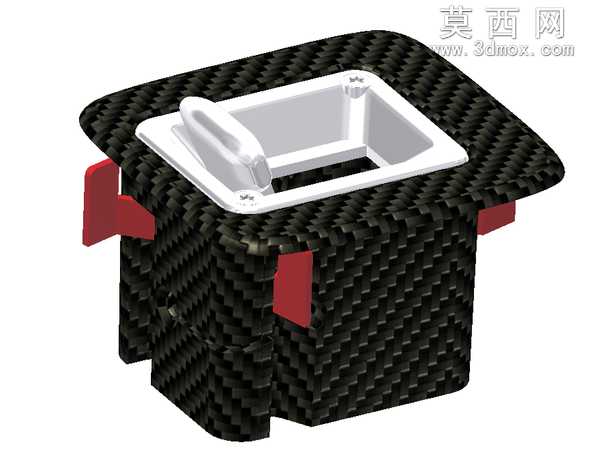

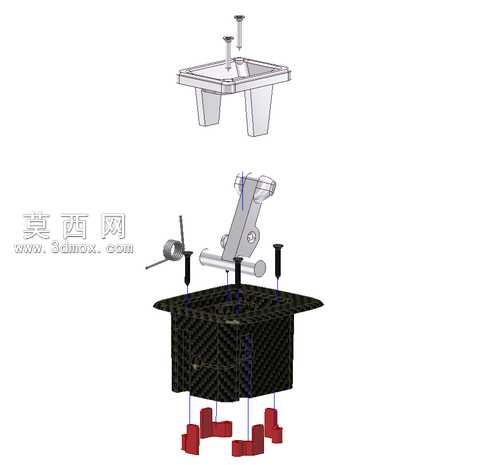

本作品为科尼赛克跑车配套的嵌入式锁扣组件三维设计，建模阶段采用自顶向下的设计逻辑，先完成整体装配空间的基准搭建，再拆分出上盖、锁舌、杠杆扳扣、侧部固定卡扣、主体基座等独立零件，逐一完成各零件的特征建模，所有配合面均预留合理的装配公差，保证虚拟装配时无干涉、运动顺畅。材质渲染阶段，主体基座与外沿法兰采用斜纹碳纤维材质，通过调整纹理映射方向、各向异性高光参数与表面粗糙度，还原干碳纤维编织纹理的细腻质感与半哑光的视觉效果；内嵌的锁腔与扳扣采用哑光白色工程塑料材质，模拟玻纤增强尼龙的材质表现；侧部四个突出的固定卡扣采用哑光红塑料材质，与黑色碳纤维主体形成鲜明的视觉区分，便于快速识别固定结构位置。结构设计上采用杠杆式锁止逻辑，扳扣通过转轴与基座连接，扳动扳扣时可带动内部锁舌完成伸缩动作，实现锁止与解锁的功能；侧部的红色卡扣为快装固定结构，可将整个锁扣组件快速卡入对应安装位，无需额外螺丝即可完成初步固定；基座底部设计有电缆维护让位结构，预留15°的走线倾角，避免装配时线缆被挤压磨损；上盖与基座之间采用定位凸台加紧固件的组合固定方式，保证连接强度的同时便于后期拆解维护。设计过程中对组件进行了简化处理，剔除了不必要的细小装饰特征，保留核心功能结构，整体采用2.5:1的比例进行建模验证，重点验证杠杆传动比、锁舌行程、卡扣卡接量等核心参数，确保锁止动作可靠、解锁操作省力，同时兼顾轻量化设计需求，碳纤维材质的选用也契合超跑部件的轻量化设计理念，整体结构紧凑，嵌入安装后与周边表面齐平，不会产生额外的风阻影响。
