可调节水平支撑万向福马轮结构

　　这款水平调节式福马轮，是工业设备移动与固定工位切换场景下的核心支撑部件，常见于半导体检测设备、中小型自动化组装工作站、实验室精密仪器、医用诊疗设备这类需要频繁移位又要保证就位后水平精度的设备底部。区别于普通万向脚轮仅能实现移动功能，该结构将滚轮支撑与高度调节支脚集成在同一基座内，无需额外搭配独立调平地脚，单一部件即可完成设备移位、就位锁止、水平校准三个核心动作，能大幅缩减设备底部安装空间的占用，也避免了传统脚轮加地脚组合安装时的孔位对齐误差问题。

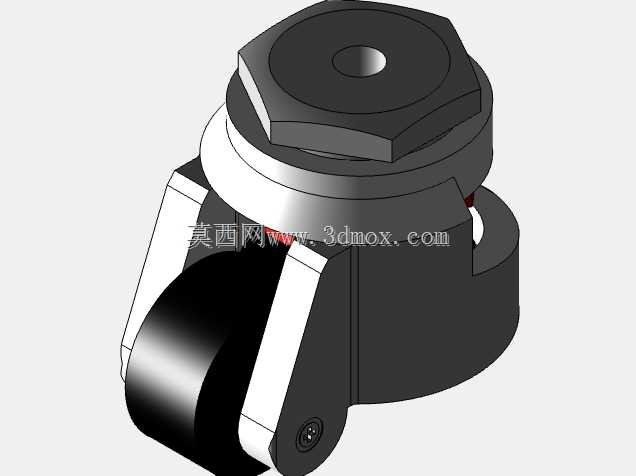

　　从结构设计逻辑来看，顶部的六角调节段是整个部件的操作核心，采用标准外六角结构，可直接使用普通开口扳手或套筒进行旋转操作，旋转过程中内部的梯形螺纹副会带动中心支撑轴做轴向升降，当支撑轴向下伸出超过滚轮最低点时，滚轮会被抬离地面，此时整个设备的载荷全部由底部的支撑基座承接，不会出现滚轮受压变形、长期静置产生蠕变偏移的问题；反向旋转调节段时，支撑轴回缩，滚轮重新接触地面，即可推动设备进行移位。滚轮部分采用包胶结构设计，外层为高硬度聚氨酯材质，既保证了滚动时的低阻力，也能避免在环氧地坪、PVC地坪、实木地板等常见工业及商用地面上留下压痕或划痕，滚轮的支架采用双侧铆接结构，可实现360度水平回转，转向时无卡滞，侧向受力时不会出现支架变形松脱的问题。

　　基座部分采用高强度压铸铝合金材质，相比传统铸铁基座重量降低40%以上，同时表面做了硬质阳极氧化处理，在常规车间湿度环境下不会出现锈蚀掉漆的问题，中心调节螺杆采用45号钢调质处理，表面做发黑防锈处理，螺纹副之间预留了足够的润滑脂存储间隙，长期使用不会出现螺纹咬死、调节卡顿的问题。安装边界上，顶部的法兰安装面采用标准螺孔布局，可直接匹配市面上主流的铝型材框架、方管焊接框架的安装孔位，不需要额外做转接板加工；整体安装高度处于常规设备底部预留空间的通用区间内，不需要对设备底部框架做特殊加高处理，水平调节行程覆盖了常规地面不平整带来的高度差，普通水泥地面3mm以内的平整度误差都可以通过该部件的调节行程完成补偿，不需要额外垫塞垫片。

　　在实际选型应用中，该结构的载荷匹配覆盖了单轮200kg到800kg的常用区间，单台设备搭配4只即可满足1吨以内设备的移动与支撑需求，相比传统的分体式脚轮加地脚方案，安装工时可缩短60%以上，调节水平时不需要反复拧动多个地脚螺栓，只需要依次调节四个角的福马轮即可快速完成设备调平，调平后设备的整体晃动量可控制在0.1mm以内，完全满足精密检测、组装类设备的水平精度要求。滚轮的回转中心与支撑轴的中心处于同一轴线上，转向时不会出现支撑轴与滚轮支架的运动干涉，移动过程中遇到小幅度的地面接缝、门槛凸起时，滚轮可顺利通过，不会出现卡滞导致设备倾斜的问题。

　　从建模细节来看，整个结构的装配间隙完全按照实际加工公差设定，螺纹副的配合间隙、滚轮与支架的转动间隙、调节段的旋转限位都做了精准还原，可直接用于设备整体的装配干涉检查，也可以导出工程图直接用于零部件的加工生产，不需要额外对模型做间隙修正。所有棱角处都做了符合实际加工要求的倒角处理，没有建模过程中常见的尖锐棱角、零壁厚等错误，模型的装配层级清晰，每个零部件都可单独拆分编辑，方便设计人员根据自身设备的安装需求做尺寸微调，比如更改顶部法兰的安装孔距、调整调节螺杆的长度、更换滚轮的材质参数等，都可以在现有模型基础上快速修改完成，大幅缩短非标设备设计过程中标准件选型建模的时间。
