重载定向工业脚轮安装结构设计

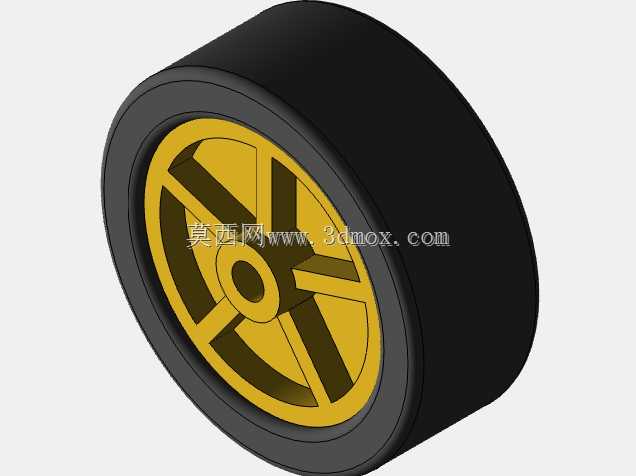

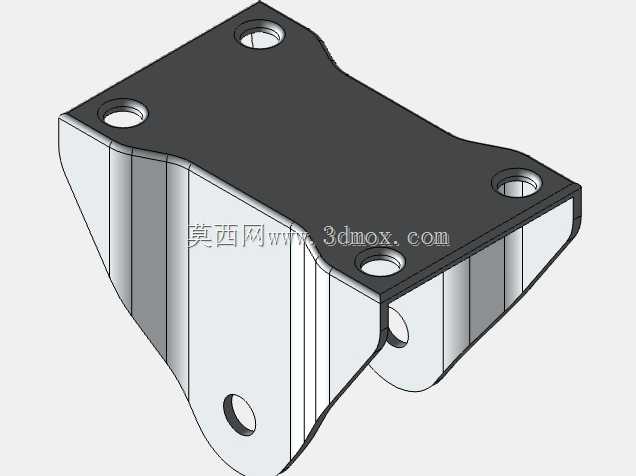

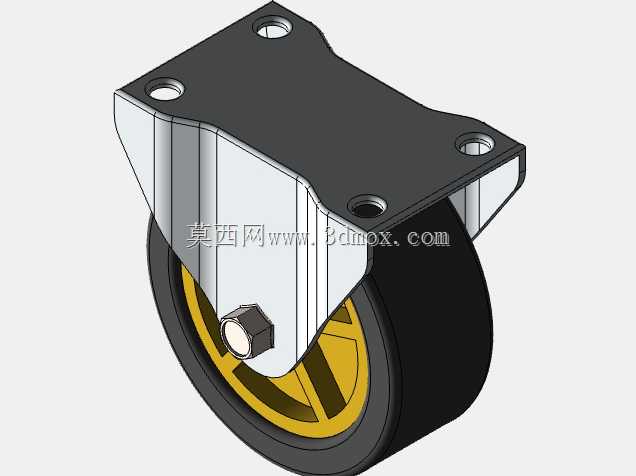

　　在车间物料转运、仓储设备移位、生产线边工位器具配送这类日常工业场景里，移动承载部件的行走轮选型直接决定了整套转运器具的使用寿命与操作顺畅度，这款定向式工业脚轮就是针对中重载静态承载、短距离频繁移位的工况开发的结构件。从实际落地的安装边界来看，顶部安装板采用正方形冲压折弯结构，四个角位预留沉头安装孔，孔位分布匹配常规工业推车、移动货架、设备机座的底部安装梁间距，安装时不需要额外在承载梁上加工异形孔，使用常规内六角螺栓即可完成紧固，安装板与轮架采用一体折弯成型的支撑结构，不存在焊接拼接带来的应力集中隐患，轮架两侧的支撑板平行度公差控制在0.1mm以内，避免轮轴装配后出现偏斜，导致滚轮转动卡滞、单侧磨损过快的问题。滚轮部分采用分层结构设计，外层是高阻尼橡胶包覆层，接触地面时可以吸收路面微小凸起带来的振动，避免转运过程中工件因为颠簸出现磕碰损伤，内层是高强度工程材质轮芯，轮芯采用辐条式结构，在保证整体结构强度的前提下降低了滚轮自身的转动惯量，推动时不需要施加过大的初始启动力。轮轴与轮架之间采用间隙配合，轴端用六角防松螺母锁紧，装配时可以根据实际使用的润滑条件调整锁紧力矩，既保证滚轮转动无旷量，又不会因为锁紧力过大导致滚轮转动阻力上升。

　　这款定向脚轮没有设置转向回转结构，相比同规格的万向脚轮，整体承载能力提升30%以上，适合用在需要沿固定路径移动的设备上，比如生产线旁的物料周转车、仓储区域的重型货架移位器、车间内部的工具转运柜这类不需要频繁转向的移动载体上，安装时通常在移动载体的行进方向前端配置两个定向脚轮，后端搭配两个带刹车的万向脚轮，既可以保证直行时的行进稳定性，又能在需要调整位置时完成转向操作。设计过程中重点校核了轮架折弯处的应力分布，当承受额定静态载荷时，折弯位置的最大应力低于材料屈服强度的60%，即使遇到路面不平整带来的瞬时冲击载荷，也不会出现轮架变形、断裂的问题。

　　滚轮的橡胶层厚度经过多轮迭代验证，过薄的橡胶层会导致减振效果不足，在经过车间地面的伸缩缝、金属切屑堆积区域时会产生明显的颠簸，过厚的橡胶层则会导致滚轮整体刚性下降，长时间承载后出现橡胶层永久变形，滚轮圆度超差后转动时会产生周期性振动。安装板的厚度选择也匹配了对应承载等级，避免安装后因为螺栓锁紧力导致安装板翘曲，出现脚轮与安装面贴合不实，受力集中在单个安装孔位的问题。实际选型时需要注意，这款定向脚轮的安装高度是固定值，同一台移动设备上配置的所有脚轮安装高度公差需要控制在0.5mm以内，避免出现个别脚轮悬空、承载不均的情况，长期受力不均会导致轮架单侧受力过大，提前出现金属疲劳损伤。

　　滚轮的宽度设计兼顾了接地比压与转动灵活性，更宽的滚轮可以降低单位面积的地面压力，适合在环氧地坪、水磨石地面这类车间常见路面使用，不会因为压强过大在地面留下压痕，同时合理的宽度也不会导致滚轮转动时摩擦阻力过大，单人即可推动额定载荷下的转运设备。轮架两侧的挡边结构延伸到滚轮侧面上方，可以阻挡地面的杂物、切屑卷入滚轮与轮架的间隙中，避免因为异物卡滞导致滚轮无法转动，在金属加工车间这类地面存在金属切屑的场景下使用时，这种挡边结构可以大幅降低日常维护的频次，不需要频繁清理轮架间隙内的杂物。
