仿生多连杆步行腿部联动机构设计

　　这套多连杆步行联动结构，核心是通过固定杆长比例的铰接约束，将单轴的连续回转输入，转化为末端足端符合行走需求的类椭圆轨迹，整套机构没有冗余的驱动单元，仅靠一组曲柄输入就能完成整套抬腿、前移、落地、后蹬的步行动作循环，在低功耗移动作业场景里有极高的适配价值。从实际落地场景来看，这类结构最早被应用在沙滩行走的仿生移动载体上，因为足端轨迹在触地阶段的水平段占比高，对松软沙地、碎石滩、浅草坡这类轮式结构容易打滑陷滞的非结构化地形，有更好的通过性，不需要额外设置悬挂缓冲结构，靠连杆自身的运动约束就能抵消地面起伏带来的机身颠簸，后续也被逐步拓展到管线巡检小型步行机器人、教育类机械原理演示教具、户外探测小型移动平台的设计中。

　　从功能特性上看，整套机构的运动副全部为低副铰接，所有铰接点均采用转动配合，没有高副接触的滑动或滚动摩擦面，加工时只需要保证连杆孔位的同轴度和杆长精度，后期维护只需要定期给铰接销轴加注润滑脂，相比带齿轮传动、履带传动的移动结构，故障率更低，对粉尘、泥沙等恶劣工况的耐受能力更强；同时整套机构的传动效率高，输入扭矩仅需要克服铰接点的摩擦阻力和足端触地的支撑反力，不需要额外的能量消耗来维持姿态，在搭载小容量电池的小型移动设备上，能有效提升续航时长。

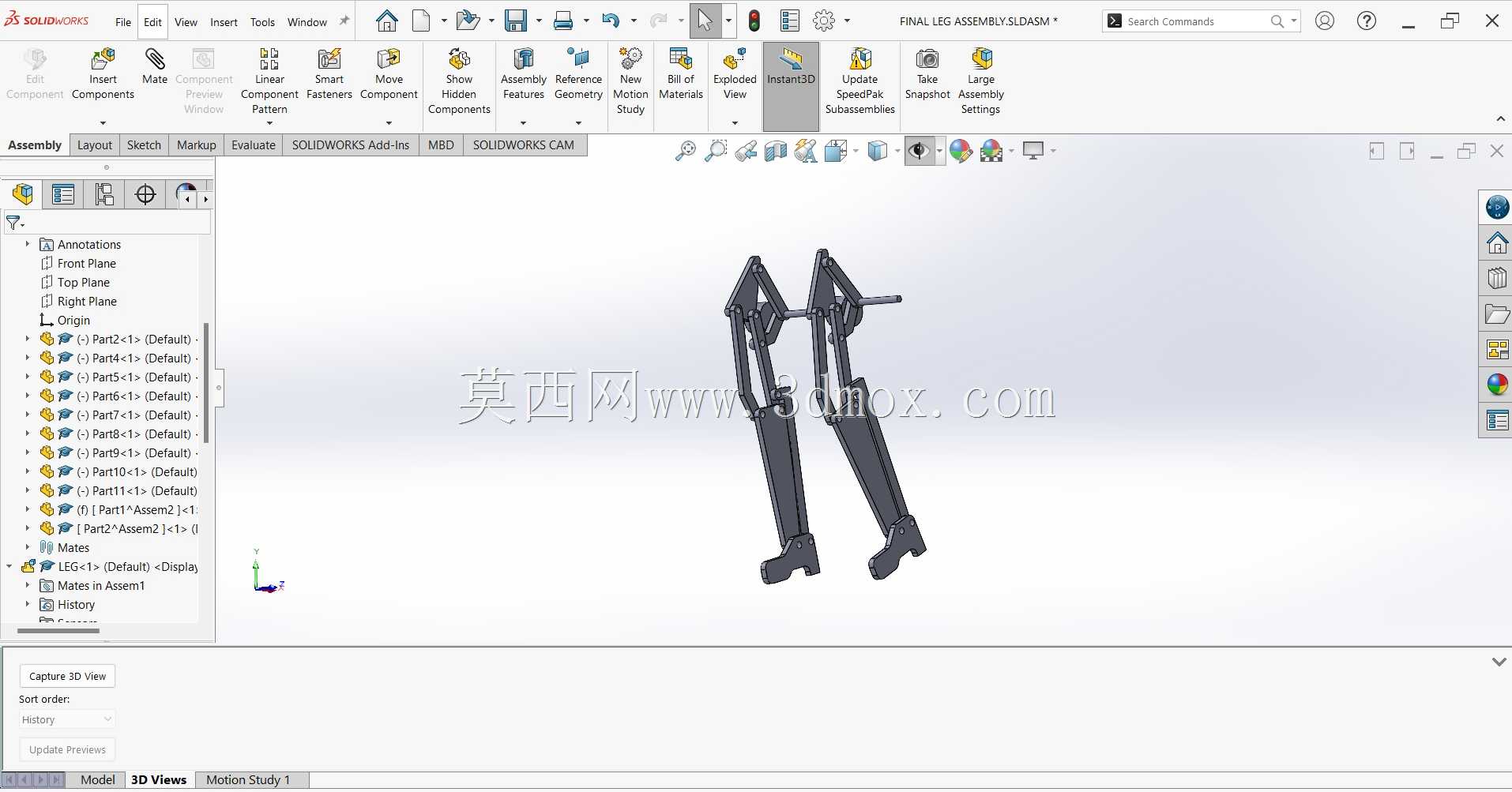

　　设计思路上，整套连杆的杆长比例经过反复迭代验证，曲柄作为主动件做整周回转时，相邻的两组连杆通过铰接点的约束，带动小腿段连杆摆动，最终让足端在运动循环中，抬升阶段的轨迹高度刚好能越过常见的地面凸起障碍，触地后蹬阶段的轨迹接近水平直线，保证机身在行进过程中不会出现上下方向的大幅窜动；机构采用对称双组联动布局，左右两组腿部结构共用同一根曲柄输入轴，只需要在输入轴端设置一组减速驱动单元，就能实现两侧腿部的交替迈步动作，不需要额外的同步传动结构来协调两侧步频，大幅简化了整体驱动系统的复杂度。从安装边界和尺寸适配来看，整套机构的所有连杆均采用平面铰接布局，所有运动部件都在同一垂直平面内运动，横向安装尺寸仅取决于铰接销轴的长度和连杆的板材厚度，纵向尺寸可以通过等比例缩放所有杆长来适配不同的负载需求：当整体杆长放大到单腿长度800mm级别时，可以搭载10-15kg的作业负载，适配户外巡检类设备的安装需求；当杆长缩小到单腿长度150mm级别时，整体重量可以控制在500g以内，适配桌面级演示教具或者小型探测机器人的安装要求。

　　安装时只需要固定机构最上端的机架铰接点，将驱动电机的输出轴与曲柄轴同轴连接即可，不需要额外设置导向或者限位结构，因为连杆自身的运动约束已经完全限定了所有部件的运动轨迹，不会出现运动干涉或者死点位置——在设计时已经通过杆长比例校验，避开了曲柄转动过程中所有可能出现的传动死点，保证输入轴可以连续整周转动无卡滞。在实际结构设计过程中，所有连杆的铰接孔位均需要做同轴度公差约束，相邻连杆的铰接面需要预留0.2-0.5mm的间隙，避免运动过程中出现连杆侧面摩擦卡顿；足端位置可以根据实际使用场景更换不同材质的脚垫，在硬质光滑地面行走时搭配橡胶材质脚垫提升摩擦力，在松软地面行走时搭配宽面脚垫降低接地压强，避免足端陷进地面介质里影响行进效率。
