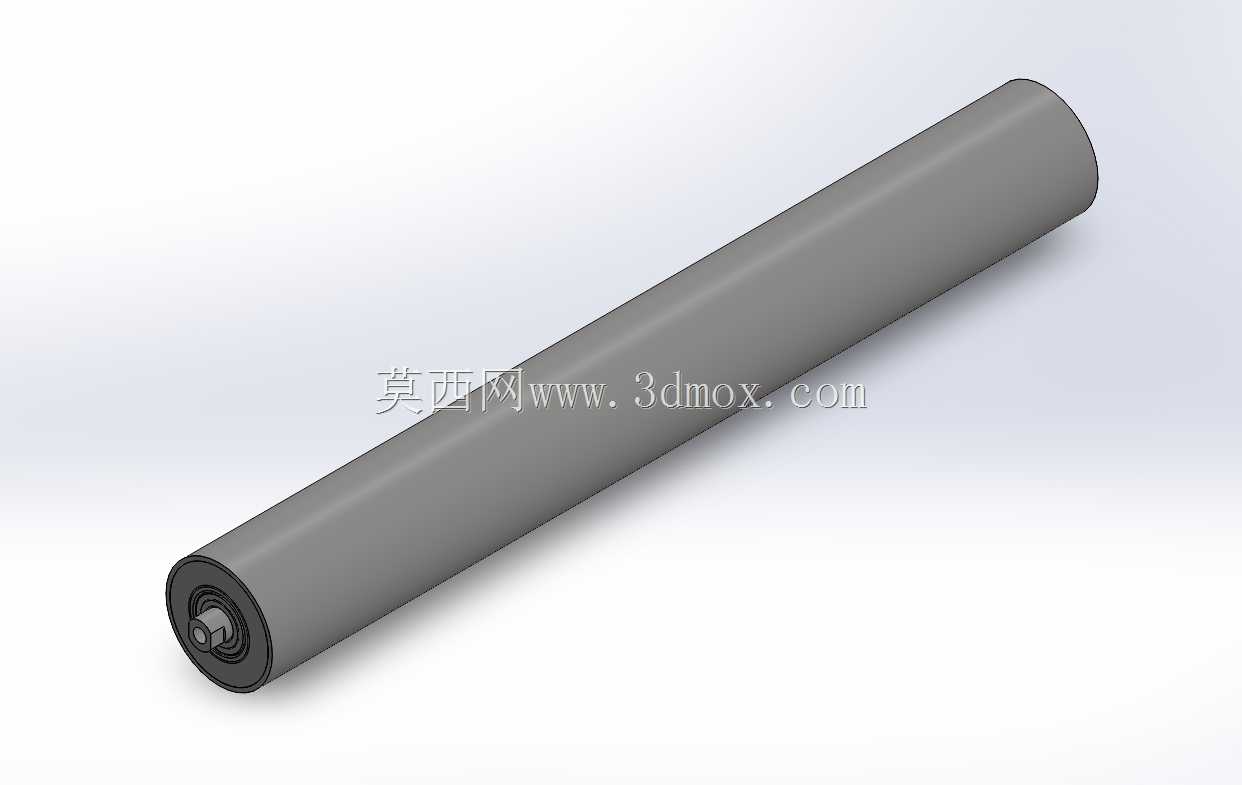

直径82.5mm长度670mm传送带托辊结构

　　在散料输送、包装线、装配流水线等连续输送场景中，托辊是支撑输送带、降低运行阻力、保证输送带垂度在合理范围的核心承载部件，本次呈现的这款托辊结构，适配常规平型皮带输送工况，可直接替换同规格的标准托辊单元，无需对原有机架做大幅改动。从实际使用场景来看，这类中等直径的托辊多用于箱装货物、成件物料的水平输送段，比如电商仓储的分拣线、食品加工的外包装输送线、五金零部件的工序间转运线，辊面采用光滑圆柱结构，不会对输送皮带背面造成异常磨损，两端内置的6204深沟球轴承，可承受径向载荷为主的受力状态，匹配常规输送线0.8-2.5m/s的运行带速，能适应常温、无强腐蚀的常规工业车间环境。

　　设计过程中优先考虑了运行稳定性与维护便捷性，辊体采用等直径圆柱结构，圆柱度公差控制在合理范围，避免运行过程中出现皮带跑偏的问题；两端轴头采用标准安装尺寸，可直接卡入机架的安装卡槽或者固定支座，安装时无需额外加工适配零件，现场更换仅需松开支座固定件即可完成拆装，大幅缩短停机维护时间。辊体长度670mm的尺寸设定，适配有效宽度600mm的输送皮带，两侧预留的安装余量刚好匹配常规槽钢机架的安装间距，不会出现辊体过长干涉机架、或是过短导致皮带边缘悬空的问题；82.5mm的辊径选择，是综合考虑了皮带弯曲疲劳寿命与转动惯量的平衡结果，过小的辊径会导致皮带反复弯曲时应力过大缩短使用寿命，过大的辊径则会增加整体重量、提高驱动端的功率损耗，这个直径参数刚好适配厚度3-5mm的PVC、橡胶材质输送皮带。

　　轴承选型上采用标准6204深沟球轴承，自带密封结构的选型可阻挡输送过程中的粉尘、碎屑进入轴承滚道，延长润滑脂的使用寿命，日常维护仅需按周期补充润滑脂即可，无需频繁拆解更换轴承；辊体与轴承座的配合采用过渡配合，既保证运行过程中不会出现相对窜动，也方便后期轴承损坏时的拆解更换。从安装边界来看，两端轴头的伸出长度、轴径尺寸均匹配通用托辊支座的安装槽尺寸，安装时需保证两侧支座的同轴度，避免托辊转动时出现卡滞、额外增加运行阻力；托辊安装完成后，上母线需处于同一水平面，相邻托辊的高度差控制在允许范围内，防止皮带运行时出现波浪形起伏、导致物料滑落。

　　实际运行过程中，这类托辊的受力主要来自皮带与物料的垂直压力，设计时已经考虑了动载系数，可承受常规成件物料的冲击载荷，不会出现辊体弯曲变形的问题；光滑的辊面不会粘附输送过程中掉落的细小碎屑，避免因辊面附着物导致的皮带跑偏、局部磨损问题。对于结构设计人员来说，这款托辊的结构可直接复用在新的输送线设计中，仅需根据实际输送载荷调整壁厚、轴承选型即可快速完成变体设计，无需从零开始绘制辊体、密封、轴承、轴头的全套结构，能大幅缩短输送设备的设计周期；对于设备维护人员来说，标准的尺寸参数可直接采购同规格备件，无需定制加工，降低备件库存压力。
