雕刻机Z轴进给传动结构组件

　　这套Z轴结构是桌面级激光雕刻设备的核心进给部件，主要承担雕刻头沿垂直方向的精准位移功能，适配小型桌面雕刻作业场景，常见于个人DIY创作、小型文创产品打标、薄型板材浅雕加工等工况，能在非连续重载的作业环境下稳定提供微米级的进给精度，满足日常木质、竹质、亚克力等软质材料的雕刻深度控制需求。

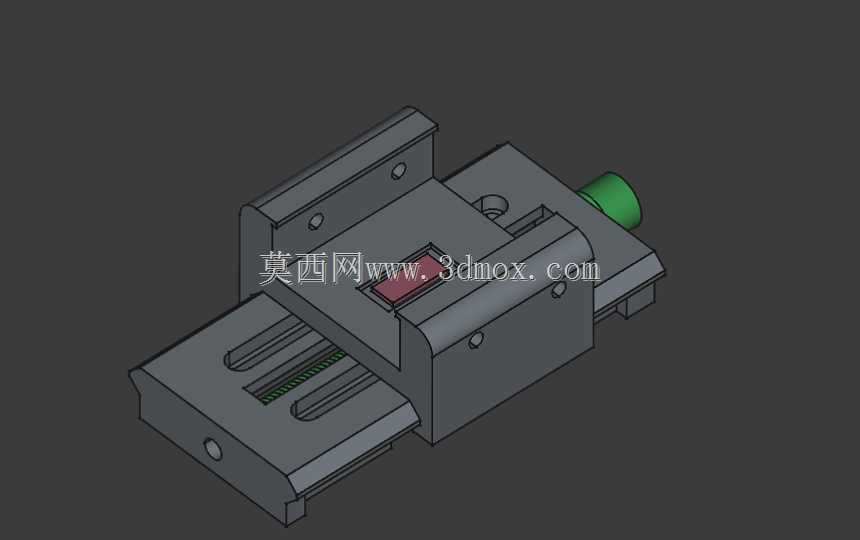

　　从结构设计逻辑来看，整套组件采用丝杠螺母副作为核心传动载体，将旋转运动直接转化为直线进给运动，相比同步带传动的Z轴结构，丝杠传动的反向间隙更小，垂直方向的自锁性更优，停机状态下不会出现滑座下坠的问题，无需额外加装抱闸机构就能实现位置保持，大幅简化了垂直轴的结构复杂度。滑座部分采用双侧导向槽设计，与设备主体的立式导轨直接配合，导向面预留了合理的装配间隙，实际装配时仅需用细砂纸对导向接触面做轻微打磨，去除3D打印或机加工产生的毛刺、层纹，再涂抹少量润滑脂降低滑动摩擦系数，就能获得顺滑无卡滞的运动效果，不需要额外加装直线导轨等标准件，大幅降低了整套结构的制造成本与装配难度。

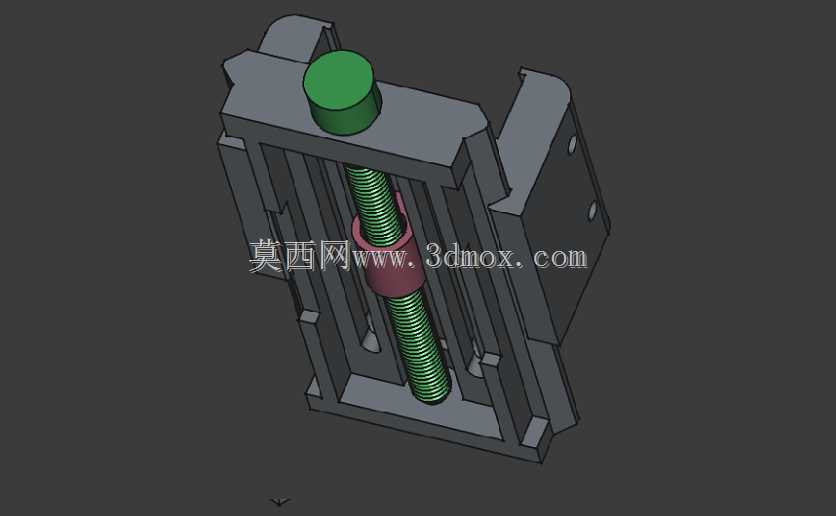

　　在细节设计上，丝杠顶端设置了手轮结构，既可以配合步进电机实现电控自动进给，也能在设备调试、对刀阶段通过手动旋转实现Z轴位置的微调，操作便利性更强。螺母座与滑座采用分体式嵌装设计，螺母嵌入滑座的安装槽内，通过周向限位防止传动过程中螺母跟转，同时在螺丝安装槽内预留了锁紧垫圈的安装空间，装配时加装锁紧垫圈能够避免设备长期运行产生的振动导致连接螺丝松动，提升长期使用的结构可靠性，减少日常维护的频次。

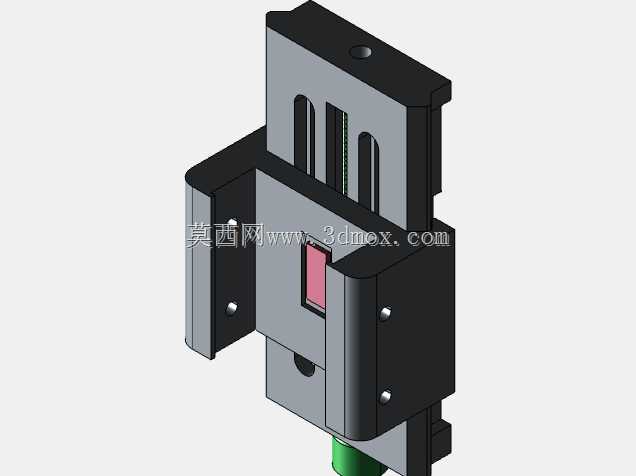

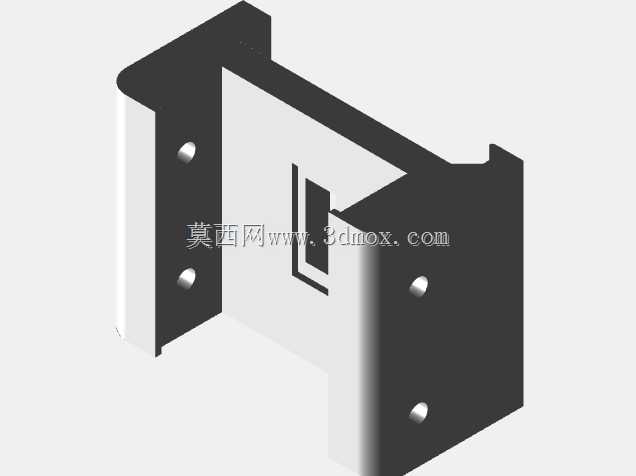

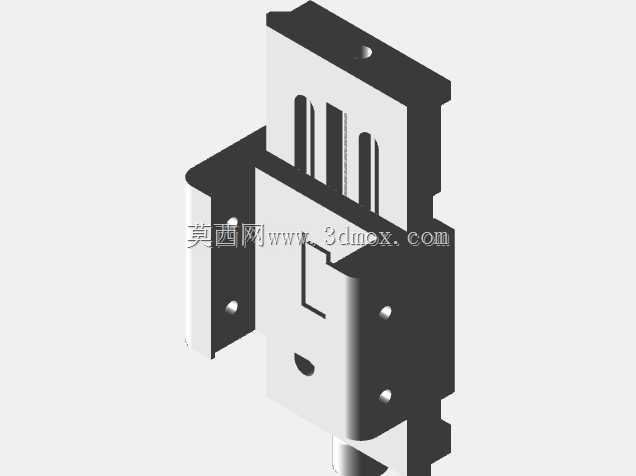

　　从安装边界来看，整套Z轴组件采用侧装式固定结构，侧边的安装法兰面预留了对应规格的安装孔位，能够直接与雕刻机的X轴滑台通过螺丝紧固连接，安装时不需要额外设计转接板，垂直方向的行程覆盖桌面级雕刻设备常用的0-50mm加工范围，完全满足薄材雕刻的升降需求，整体外形紧凑，不会占用过多的设备内部空间，适配现有Neje master 2s系列雕刻机的改装升级需求，也可以作为小型数控设备的Z轴进给模块参考使用。

　　实际使用过程中，这套结构的负载能力完全匹配小型激光雕刻头的重量，传动过程中运行平稳，不会出现爬行、抖动等问题，垂直方向的进给分辨率能够达到0.1mm以内，足以满足日常雕刻作业的深度控制要求。导向部分的滑动接触面设计有足够的接触长度，能够抵消侧向力带来的倾覆力矩，保证雕刻头在移动过程中始终保持垂直状态，避免出现雕刻深度不均、斜面雕刻偏差等问题。丝杠两端采用简易的支撑结构，上端与手轮/电机轴连接，下端插入底座的定位孔内，既限制了丝杠的径向窜动，又预留了微小的轴向间隙，避免加工或装配误差导致丝杠转动卡滞，对加工精度的容错率更高，普通爱好者即使没有精密加工条件，也能通过3D打印制作出可用的结构件，完成整套Z轴的装配调试。
