Lerdge Z主板配套触控显示屏结构

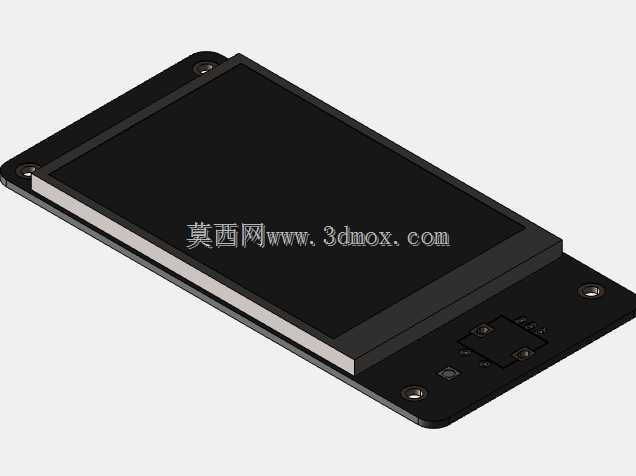

　　做桌面级FDM 3D打印机DIY改装的工程师，大多绕不开主控板配套的人机交互部件选型，这款适配Lerdge Z主控的触控显示屏，就是针对DIY场景做的结构优化版本。先从实际安装场景说，很多玩家自己组机器的时候，主控要么藏在机身底部的电气仓，要么装在型材框架的侧方，显示屏如果没有合理的安装固定结构，要么只能甩线外置，要么就得自己打安装支架，既影响整机整洁度，也容易在操作的时候因为固定不稳晃荡。这款屏的安装板直接做了四个沉头安装孔，孔位对应2020、2040铝型材的标准槽距，不用额外做转接件，直接用M3沉头螺丝就能固定在型材框架的正面或者侧方操作位，安装边界留的余量很足，固定后屏幕正面和型材表面的高差控制在3mm以内，不会突出太多造成磕碰。

　　再看功能层面，这块屏承担的是3D打印机的全量人机交互工作，从开机后的设备状态查看，比如热端温度、热床温度、打印进度、各轴坐标位置，到手动操作时的轴移动、挤出头进退料、PID参数调试、打印文件选择启动，全靠这块触控屏完成，不用每次调试都接电脑端上位机，对独立运行的DIY设备来说实用性很强。屏幕本身的触控层做了全贴合处理，操作的时候不会有普通电阻屏那种按压下陷的滞涩感，指尖轻触就能触发指令，打印过程中要临时调整参数的时候响应速度够快，不会出现点了之后延迟几秒才反应的情况，避免误操作导致打印中断。

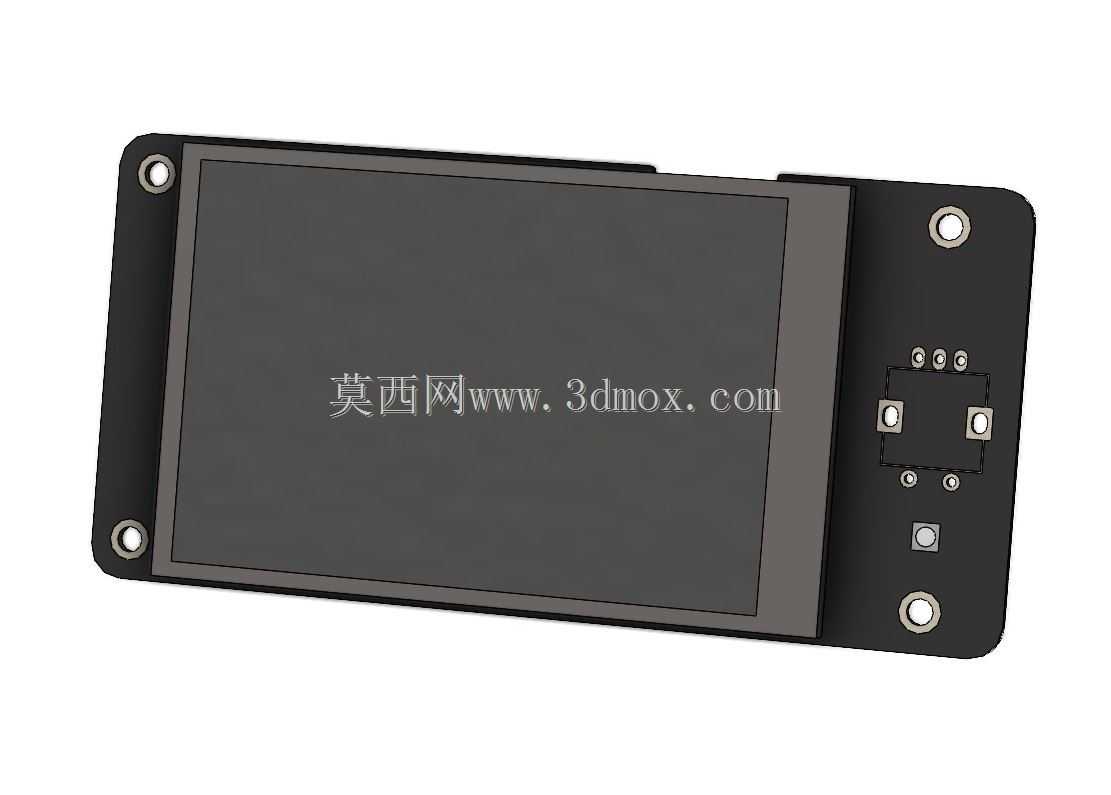

　　设计思路上，这款屏没有做多余的装饰性结构，整个背板用的是黑色哑光PCB基材，屏幕边框做了窄边处理，在有限的安装尺寸里把可视区域做到最大，屏幕下方预留的几个轻触按键是备用实体操作键，万一触控层因为手上沾了耗材碎屑或者油污暂时失灵，也能靠实体键完成紧急暂停、复位这类核心操作，这点对车间环境或者多尘的工作室场景很友好。接口部分做在背板的侧下方，排线接口带锁扣，插好之后不会因为设备运行的振动松脱，旁边预留的两个状态指示灯孔，能直接显示屏幕的供电状态和通讯状态，排查接线故障的时候不用拆背板，看灯的状态就能快速定位问题。

　　从结构细节来看，屏幕的保护边框比触控玻璃高出0.5mm，就算平时操作的时候不小心把工具滑到屏幕上，也不会直接刮花触控面，背板上的元器件排布做了等距留空，发热量大的驱动元件离屏幕背光层有足够的散热间隙，长时间开机运行也不会因为局部积热导致屏幕局部发黄或者触控漂移。安装孔的周围做了铜箔补强，反复拆装螺丝也不会把PCB的孔位拧裂，适合DIY玩家反复调整安装位置的使用习惯。实际装机测试的时候，这块屏的安装位不管是放在机器正面左下方，还是侧方跟电源开关做同区域布置，操作的时候手臂都不用刻意抬太高，符合日常操作的人机工程角度，接线长度留的冗余也够，就算主控装在机器底部，顺着型材槽走排线也不会出现线不够长的情况。

　　很多自己做3D打印机改装的玩家之前遇到过通用屏安装孔位不匹配、接口定义不对要自己飞线的问题，这款屏的结构完全匹配Lerdge Z主控的安装规范，不用自己改线或者打转接支架，拿到手直接固定接线就能用，结构上的所有倒角都做了钝化处理，安装的时候不会划手，背板的元器件高度都控制在安装板的平面以内，固定到型材上之后不会出现元器件顶到型材表面造成短路的问题，细节处理完全符合工业级配件的设计逻辑，不是那种公模改的凑数配件。
