内燃机连杆组件结构设计三维数模

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套三维数模完整还原了剖分式连杆的装配结构，覆盖杆身、大头盖、轴瓦安装位、小头衬套座、螺栓连接孔等全部功能特征，可直接用于发动机结构教学、零部件受力仿真、改装件结构验证等场景。从实际工况适配角度看，这类连杆主要应用在小排量单缸或直列多缸内燃机中，既可以适配通用汽油机、小型柴油机这类量产动力设备，也能满足改装类摩托、小型通航动力、农用机械动力的定制化设计参考需求，工作过程中需要持续承受活塞传递的爆发压力冲击，以及往复运动带来的惯性力交变载荷，因此结构设计上的刚度与强度平衡是核心考量点。

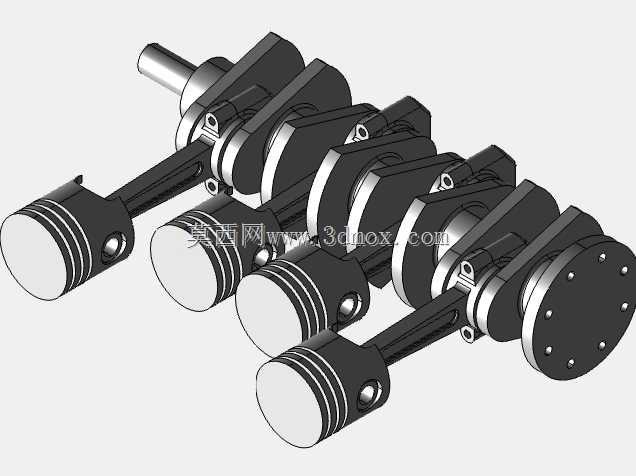

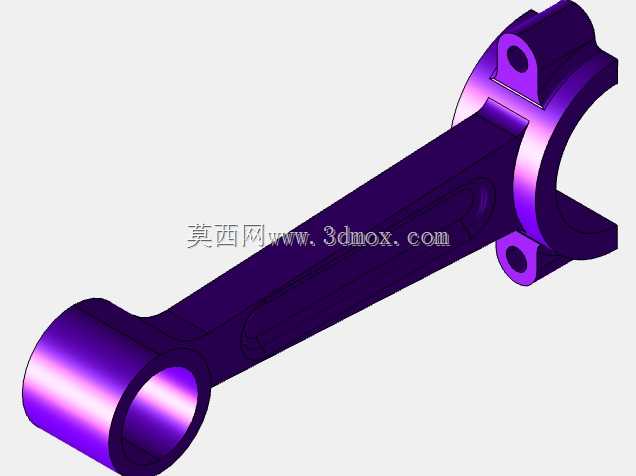

　　设计过程中首先对杆身采用了变截面工字型结构，沿着杆身长度方向从大头到小头逐步收窄截面尺寸，这种结构并非随意的造型选择，而是在保证纵向抗弯、抗扭刚度满足载荷要求的前提下，尽可能降低杆身自身重量，减少往复运动产生的惯性力，降低曲轴端的载荷冲击；杆身表面的过渡圆角全部做了连续相切处理，避免应力集中导致的疲劳断裂风险，这也是实际加工过程中必须严格控制的工艺细节，数模中所有圆角参数都匹配量产零部件的工艺要求，不存在尖锐棱角或者无法加工的特征。

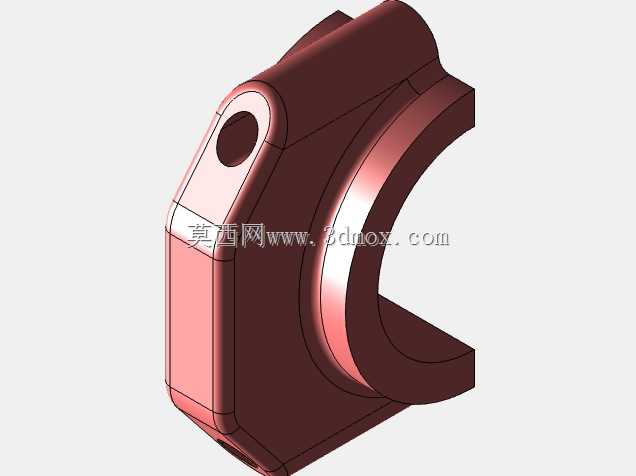

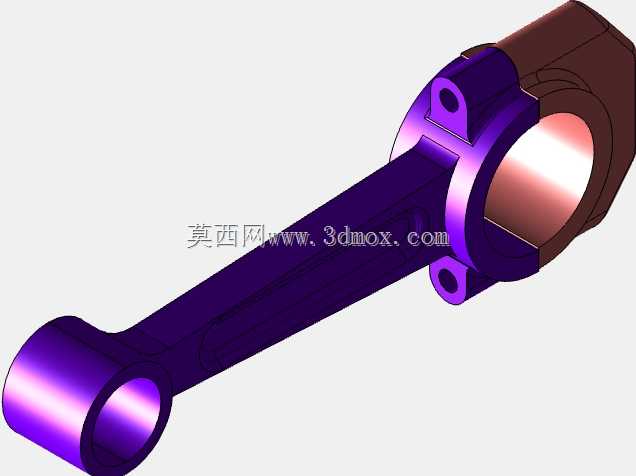

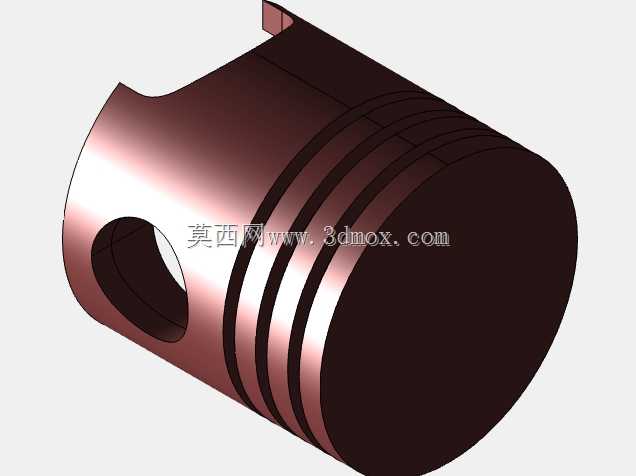

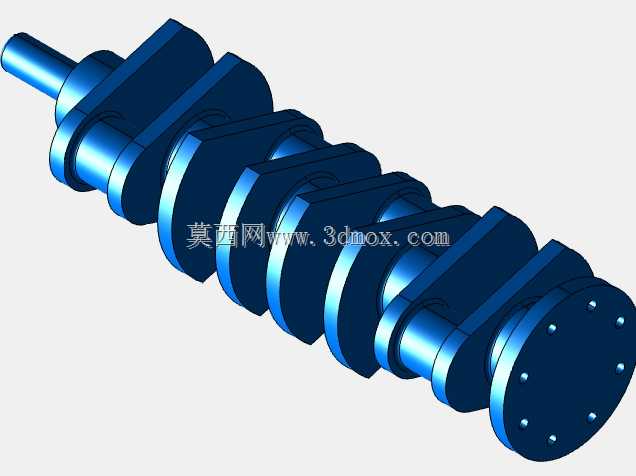

　　连杆大头采用剖分式结构，和曲轴连杆轴颈配合的安装位设计了轴瓦定位槽，装配时轴瓦可以通过卡槽精准定位，避免工作过程中轴瓦转动堵塞油道；大头两侧的连接凸台设置了精准的螺栓过孔与定位止口，保证大头盖和杆身装配时的同轴度，两个螺栓孔的位置度公差在数模中通过装配约束做了严格限定，实际装配时不需要额外配做定位销，依靠止口和螺栓预紧力就能满足定位精度要求。连杆小头是和活塞销连接的部位，数模中预留了衬套安装的过盈配合位，小头的油孔位置做了贯通设计，工作时曲轴飞溅的润滑油可以通过油孔进入衬套配合面，形成有效润滑，减少活塞销和衬套的磨损；小头的外圆和杆身的过渡位置做了加厚处理，这个位置是连杆受力的薄弱区域，加厚处理可以有效分散活塞销传递的局部压应力，避免小头出现开裂失效。从安装边界来看，这套连杆的大头内孔直径、小头内孔直径、中心距尺寸都匹配常规小排量内燃机的安装尺寸，大头剖分面的宽度、螺栓孔的孔距参数可以直接适配对应规格的曲轴与活塞组件，不需要额外修改安装接口；数模的装配层级清晰，所有配合面都设置了符合工程实际的配合间隙，比如大头轴瓦位和曲轴轴颈的间隙、小头衬套和活塞销的间隙都保留了合理的公差带，导入仿真软件后可以直接设置接触约束开展有限元分析，不需要重新清理几何特征。

　　很多初入结构设计的工程师在做连杆建模时容易忽略细节特征的工程意义，比如大头盖和杆身结合面的错位量限制、杆身油道的走向、螺栓凸台的高度设计，这套数模中所有特征都经过实际工程逻辑校验，没有冗余的装饰性结构，每一处几何特征都对应实际的功能需求或者工艺要求，不管是用于教学演示理解曲柄连杆机构的工作原理，还是作为新机型连杆设计的参考基础，都能直接复用结构逻辑，减少前期方案设计的重复工作量。在做动力改装的场景下，设计人员可以在这个数模的基础上调整杆身中心距、修改大小头孔径来适配不同的活塞行程与曲轴规格，也可以通过调整杆身截面厚度来匹配更高的动力输出载荷，数模的参数化特征保留了可编辑性，修改关键尺寸后可以快速生成新的结构方案，不需要从零开始建模。
