工业级有线手持条码扫描设备结构设计

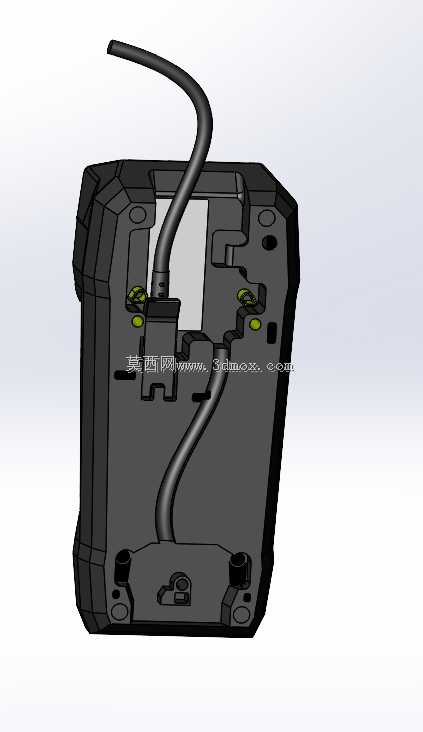

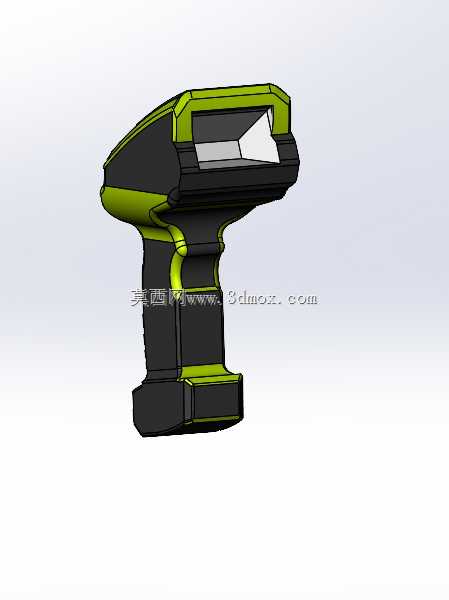

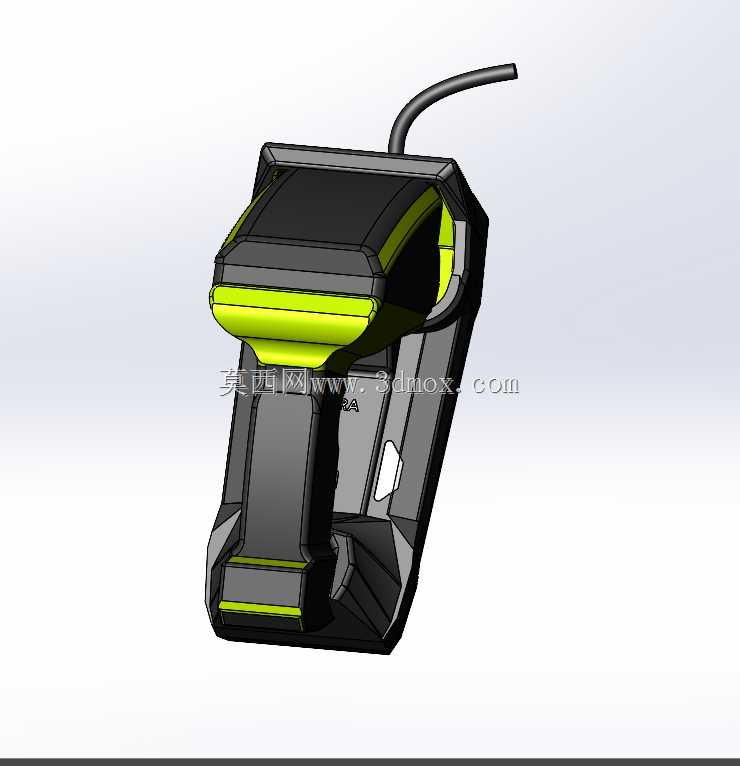

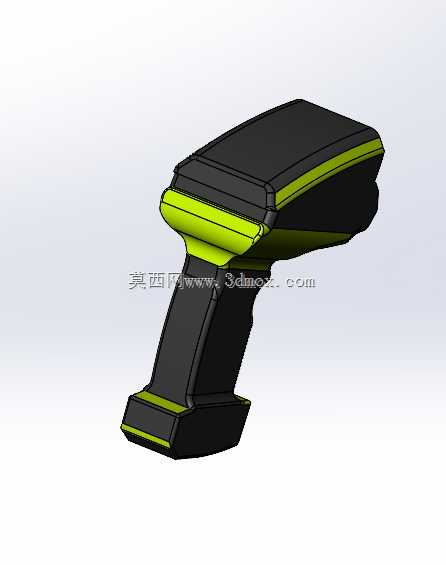

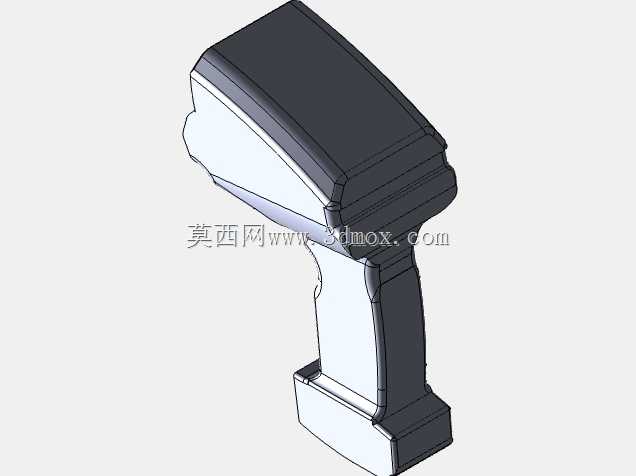

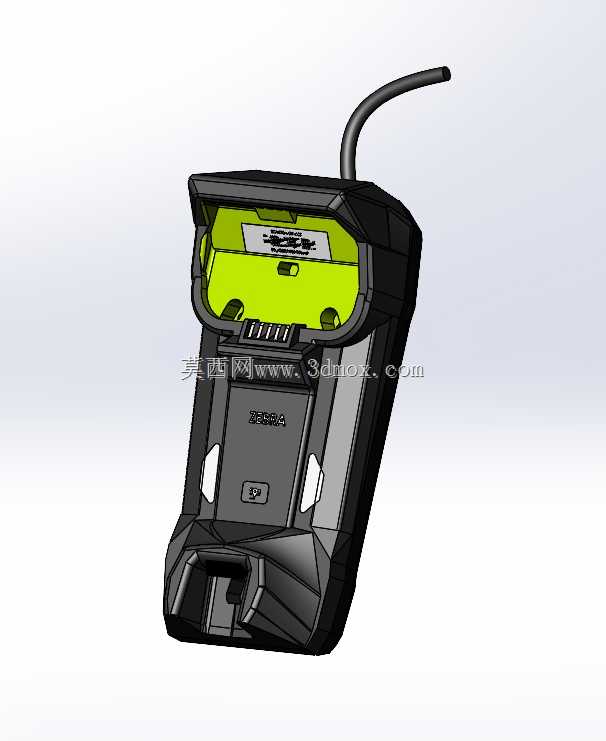

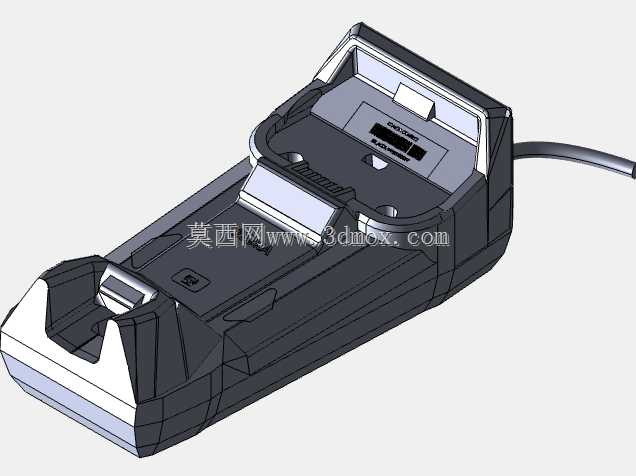

　　这款手持条码扫描设备的结构设计，首先围绕长时间高频作业的人机交互需求展开，枪身握持区域做了贴合手掌自然弯曲的弧面收窄处理，拇指自然放置的位置预留了触发按键的凹陷位，避免连续扫码作业时的指部疲劳，枪身主体采用黑黄撞色的硬质工程塑料壳体，边缘全部做了R2-R5的圆角过渡，既可以降低作业中跌落磕碰的壳体碎裂风险，也能避免尖锐棱角剐蹭操作人员或货品包装。配套的充电/通讯底座采用下宽上窄的梯形配重结构，底座底部预留了3M胶贴与螺丝固定的两种安装孔位，可以直接固定在收银台、流水线工位台、仓储拣货台的台面上，枪身插入底座时的导向槽做了15度的导入倾角，操作人员单手盲操作即可完成归位，不需要刻意对准接口，底座侧面预留的走线槽可以将USB通讯线沿台面边缘排布，避免作业中线缆拖拽影响操作。

　　从功能实现的结构逻辑来看，扫描头前端的光学窗口做了内凹2mm的防护设计，窗口边缘加装了硬质PC透明挡片，日常作业中即使扫描头剐蹭到纸箱表面、金属货架也不会直接刮花光学透镜，挡片采用卡扣式固定结构，不需要拆解整机即可快速更换磨损的挡片，降低现场维护的难度。枪身内部的PCB板固定位设计了三层筋位限位，同时在筋位与电路板接触的位置预留了泡棉粘贴区，应对仓储、物流场景中常见的跌落、振动工况时，不会出现电路板移位、接插件松脱的问题。枪身尾部的线缆出线位置做了15mm长的橡胶应力锥结构，线缆可以在左右90度、上下60度的范围内自由弯折，不会因为长期弯折出现线芯断裂的问题，适配不同身高操作人员的持握角度，也能适配工位上不同方向的走线需求。

　　在实际应用场景中，这款设备可以覆盖零售收银、仓储出入库拣货、生产流水线工序追溯、物流快递揽派等多个场景的条码识别需求，结构设计上针对不同场景的使用痛点做了对应优化：针对仓储场景中常见的戴劳保手套操作的情况，触发按键的按压行程设计为3mm，按压力度控制在2.5N，戴厚帆布手套也可以清晰感知按键触发的反馈，不会出现误触或者按不动的情况；针对零售场景中长时间放置在台面上的使用需求，底座内部集成了通讯触发模块，枪身放回底座时可以自动切换到固定扫描模式，不需要手动切换档位，直接将条码对准扫描窗口即可完成识别，兼顾手持移动扫描与固定工位扫描的双重需求。

　　从安装边界与尺寸适配的角度来看，枪身主体不含底座的最大轮廓尺寸控制在170mm100mm75mm范围内，握持位置的最小截面宽度为38mm，适配绝大多数成年人的手掌尺寸，底座的最大安装 footprint 为120mm*90mm，即使是空间紧凑的便利店收银台、流水线边的小型工具台也有足够的安装空间。枪身整体的配重做了重心优化，整枪重量控制在180g以内，重心落在握持区域的中心位置，单手持握作业2小时以上也不会出现明显的腕部酸胀感。壳体的拼接缝全部设计在枪身侧面与底部，拼接位置做了错位止口结构，日常作业中泼溅的少量液体、飘落的灰尘不会直接进入壳体内部，满足IP52级别的基础防护要求，适配普通工业场景与商用场景的使用环境，不需要额外做密封防护改造即可直接投入使用。扫描头的识别角度做了上下15度的倾角优化，持握时手腕保持自然平直状态即可对准平面上的条码，不需要刻意翻腕调整角度，进一步降低长时间作业的疲劳度。
