高准确度超声波水表结构设计方案

　　这款超声波水表的结构设计，核心围绕民用及商用供水场景的流量计量需求展开，区别于传统机械叶轮式水表，它没有可动机械计量部件，长期运行不会出现叶轮磨损导致的计量偏差问题，适配城乡供水管网、二次供水终端、工商业用水分户计量等多个场景，安装在供水管道入户端或者支管节点位置，就能完成水流流量的实时采集与累计计量。

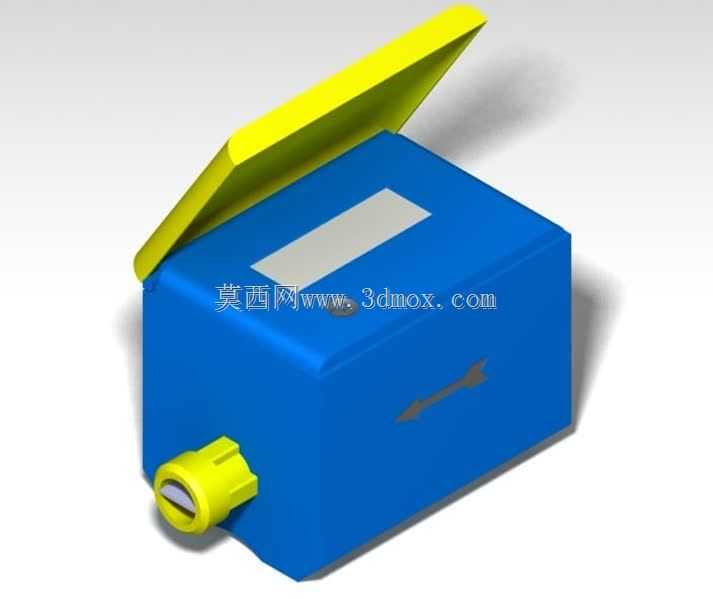

　　从结构设计思路来看，整体采用一体化注塑壳体的布局思路，主体外壳做了方正的盒型设计，边角做了圆弧过渡处理，既可以避免安装运输过程中的磕碰损伤，也能减少壳体应力集中点，提升长期使用的结构强度。顶部设置了可向上翻起的黄色防护翻盖，翻盖和主体壳体的连接位置做了隐藏式转轴结构，翻盖闭合时可以完全覆盖顶部的显示窗口区域，避免户外安装时的日晒雨淋、灰尘堆积对显示模块造成侵蚀，翻盖翻开角度可以维持在合适的操作区间，方便运维人员抄读数据或者进行参数调试，不需要额外手扶固定。

　　壳体侧面伸出的黄色接头结构是水流进出的连接端，接头做了快装式的接口结构设计，和标准供水管道的管径匹配，接口内部预留了密封件安装槽位，安装时配合对应规格的密封圈就能完成密封，不需要额外做复杂的焊接或者粘接操作，降低现场安装的施工难度。接头和主体壳体的连接位置做了加强筋结构，避免管道应力拉扯导致接口位置开裂，提升管路连接的可靠性。

　　壳体正面预留的箭头标识是水流方向的指示标记，安装时可以直接对照标识确认进出水方向，避免装反导致计量失效。顶部显示窗口的区域做了下沉式设计，窗口盖板采用透明耐候材质，和壳体之间做了密封胶圈的压装结构，防护等级可以满足户外露天安装的要求，即使遇到短时淋水或者潮湿环境，也不会出现内部电路受潮的问题。

　　从安装边界来看，这款水表的整体外形尺寸控制紧凑，主体壳体的长宽高比例适配常规水表井的安装空间，不需要对现有水表安装位做额外改造就能直接替换传统机械水表。安装时只需要保证两端接口和管道同轴，预留出顶部翻盖翻开的操作空间即可，不需要额外预留过多的侧向操作空间，适合老旧小区水表改造、新建楼盘水表集中安装等空间受限的场景。

　　功能层面，这款超声波水表依靠超声波在水流中顺逆流传播的时间差来计算水流速度，进而换算得到累计流量，计量准确度不受水流中的杂质影响，也不会因为长期使用出现机械磨损导致的精度下降，相比传统水表的量程比更宽，小流量状态下也能保持稳定的计量精度，避免微小流量下的计量漏失问题。壳体内部的电路模块做了独立的密封腔设计，和水流通道完全隔离，即使水路部分出现轻微的渗漏，也不会影响电路部分的正常运行。

　　在结构细节处理上，壳体的壁厚做了均匀化设计，注塑成型时不容易出现缩痕或者翘曲问题，适合批量生产加工。翻盖的黄色配色和主体的蓝色壳体做了明显的色彩区分，现场运维时可以快速识别翻盖位置，提升操作效率。壳体表面没有多余的突出结构，安装后不容易被外力磕碰损坏，整体结构简洁，后期维护时只需要打开翻盖就能完成操作，不需要拆解整个壳体，降低运维的工作量。
