雷克斯诺夹紧式铰接连接座结构设计

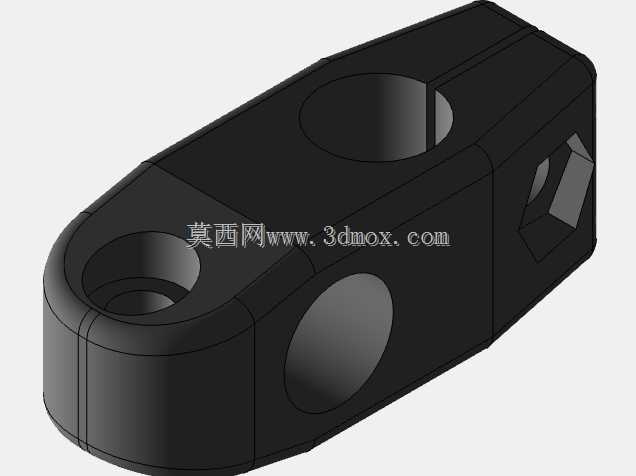

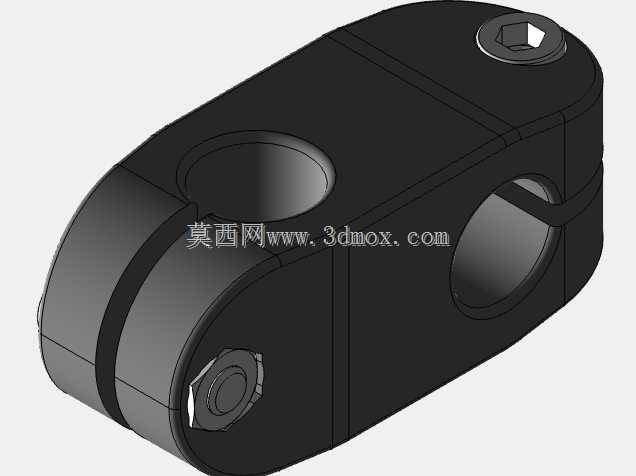

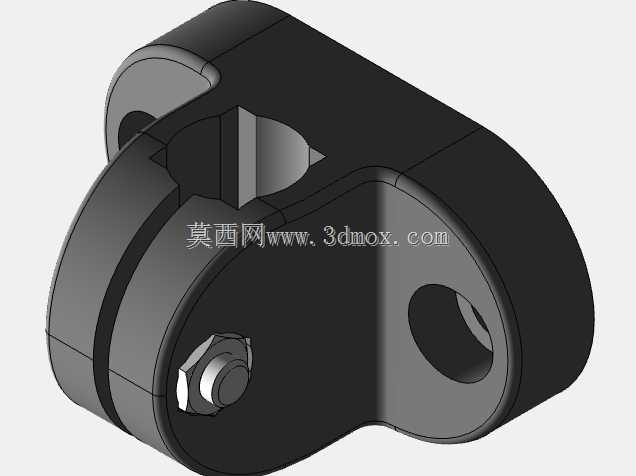

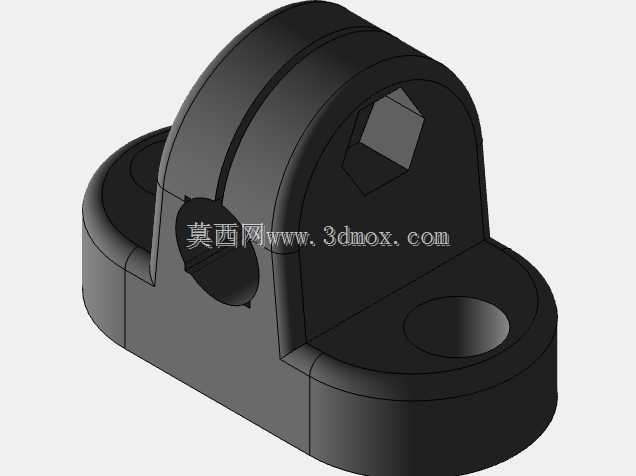

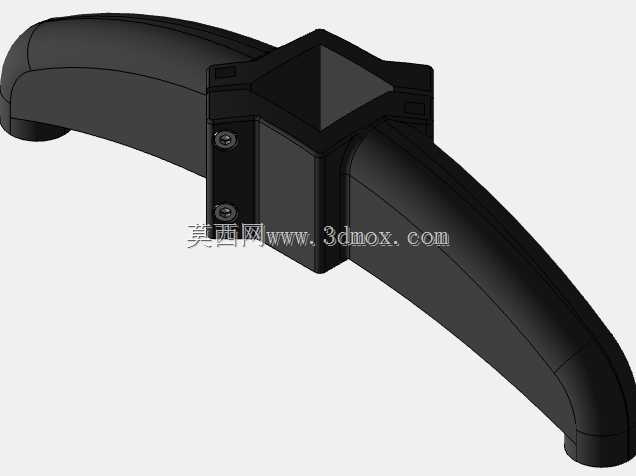

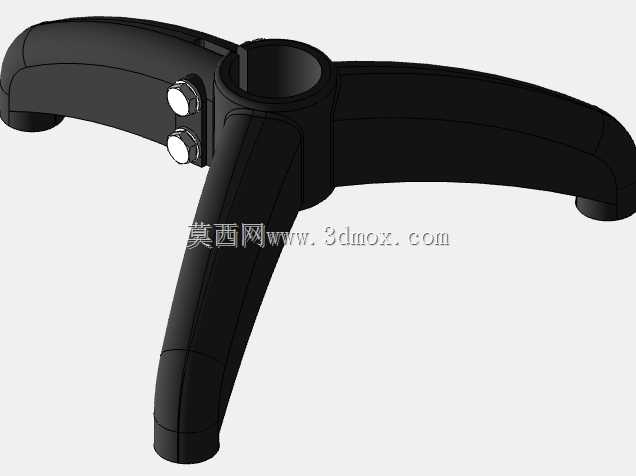

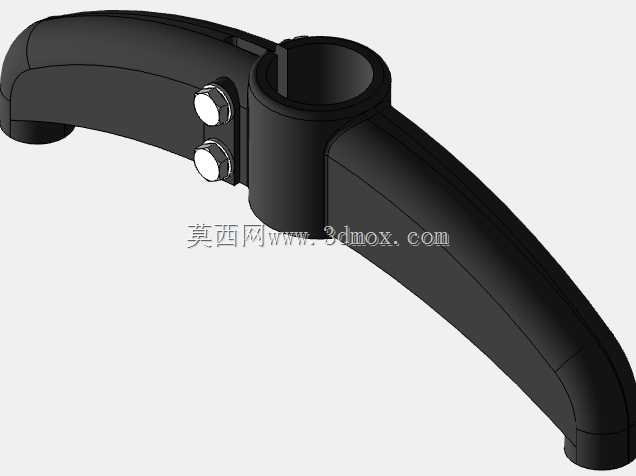

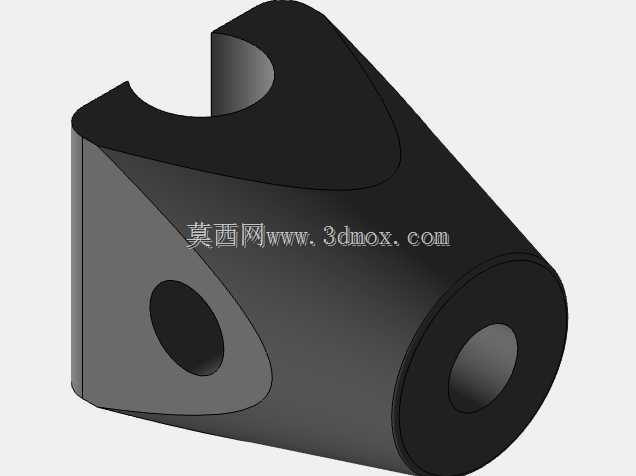

　　这类夹紧式铰接连接座，常应用在需要实现小角度摆动传动、杆件铰接锁紧的工业设备场景中，比如轻工输送线的摆杆机构、自动化设备的可调限位支架、小型工程机械的操纵连杆节点，核心作用是实现两个正交方向杆件的铰接连接，同时依靠夹紧螺栓的预紧力实现无间隙锁紧，避免铰接部位出现旷量影响传动精度。从结构设计逻辑来看，该零件采用分体式夹紧开口设计，主体为两个垂直相交的轴孔结构，其中一个轴孔为整圆通孔，用于穿装固定铰接销轴，实现绕销轴的摆动自由度；另一个轴孔为开口式剖分结构，通过侧面的六角螺栓锁紧，可将穿入该孔的杆件牢牢抱紧，既可以调整杆件在孔内的轴向安装位置，也能在锁紧后完全固定杆件与连接座的相对位置，相比传统的顶丝固定结构，这种剖分抱紧的方式接触面积更大，锁紧力分布更均匀，不会在杆件表面形成顶丝压痕，也能承受更大的径向载荷与交变冲击，适合频繁摆动的工况。

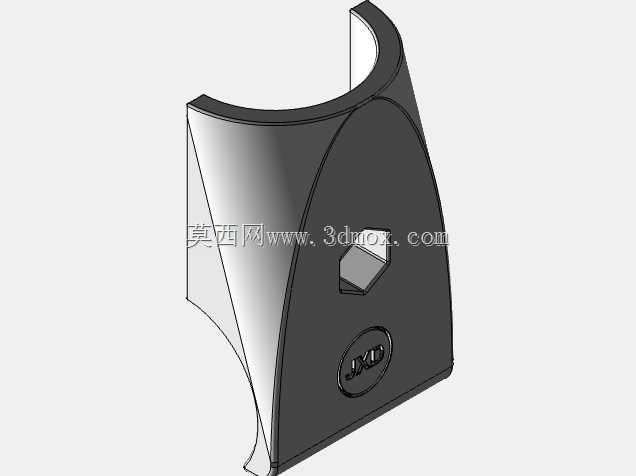

　　在外形尺寸与安装边界的设计上，该零件整体做了圆角过渡处理，没有尖锐的棱角，避免安装调试过程中划伤操作人员，两个轴孔的中心距经过严格校核，保证铰接摆动时不会与周边结构发生运动干涉；开口剖分槽的宽度设计预留了足够的夹紧变形量，当螺栓按标准扭矩锁紧时，剖分槽的变形量刚好可以抱紧不同公差带的标准圆杆，不会出现变形过大导致零件开裂、或是变形量不足无法锁紧的问题。零件上的螺栓安装孔做了沉台设计，六角螺栓头可以完全沉入沉台内，不会突出零件表面，既避免了螺栓头与周边运动部件发生刮碰，也让整体外观更规整。

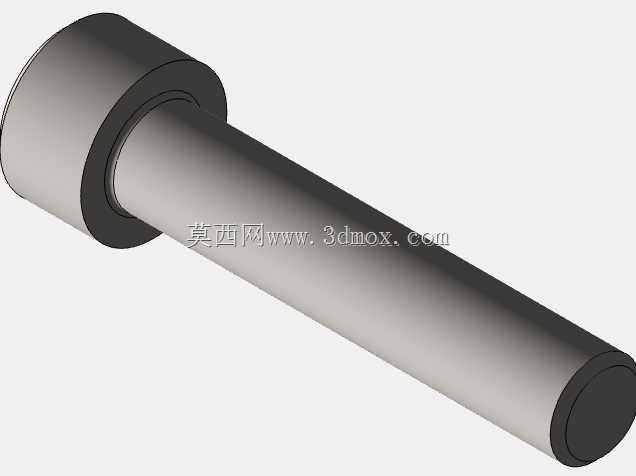

　　从建模细节来看，该结构的所有配合面都做了公差适配设计，铰接孔的内径公差按照H7级精度设计，与标准销轴配合时可以实现小间隙转动，既不会因为间隙过大出现摆动晃量，也不会因为间隙过小导致转动卡滞；抱紧孔的内径在自由状态下比适配杆件的外径大0.2-0.3mm，方便安装时杆件顺利穿入，锁紧后依靠材料的弹性变形抱紧杆件，表面粗糙度的设计也做了区分，铰接孔内表面要求达到Ra1.6，保证转动顺畅耐磨，抱紧孔内表面要求Ra3.2，既保证足够的摩擦力实现锁紧，也不会因为过于粗糙损伤杆件表面镀层。

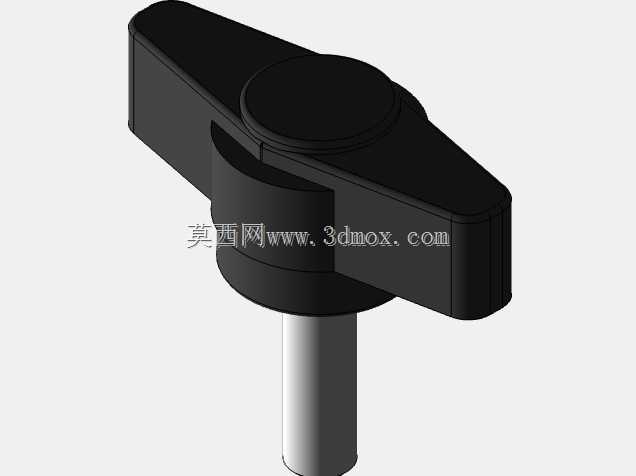

　　实际选型应用时，需要注意该连接座的额定载荷与适配杆件的直径匹配，螺栓锁紧扭矩要符合对应规格螺栓的预紧力要求，避免扭矩过大导致剖分部位出现塑性变形失去夹紧力，也避免扭矩过小导致锁紧失效出现杆件滑移。这类铰接连接座相比焊接式的铰接节点，安装调整更灵活，后期维护更换也更方便，不需要动火作业就可以完成杆件位置的调整与部件更换，在设备改造、非标自动化机构搭建场景中应用十分广泛，设计时也充分考虑了加工工艺性，主体结构可以通过整块坯料铣削加工成型，不需要复杂的工装夹具，剖分槽可以通过线切割一次加工成型，加工成本低，成品合格率高，适合批量生产应用。
