自行车传动用一体式曲柄链轮组件结构

　　日常接触的两轮骑行装备里，曲柄链轮组件是动力传递路径上无法绕开的核心结构件，它直接衔接脚踏施力端与链条传动端，所有骑行者输出的踩踏扭矩都要经过这个部件传递到后轮，最终驱动车辆前进。从实际使用场景来看，不管是铺装路面通勤用的城市自行车，还是非铺装路面骑行的山地自行车，这套组件都需要持续承受交变踩踏载荷，尤其是起步发力、爬坡蹬踏、颠簸路面受力不均的工况下，结构的强度冗余、安装配合精度直接决定了骑行的可靠性与使用寿命。

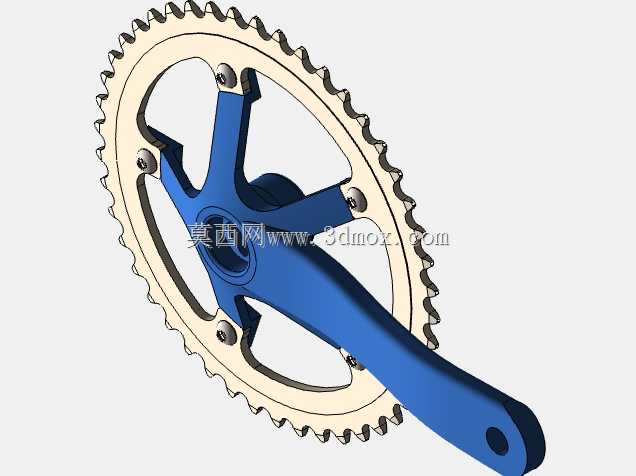

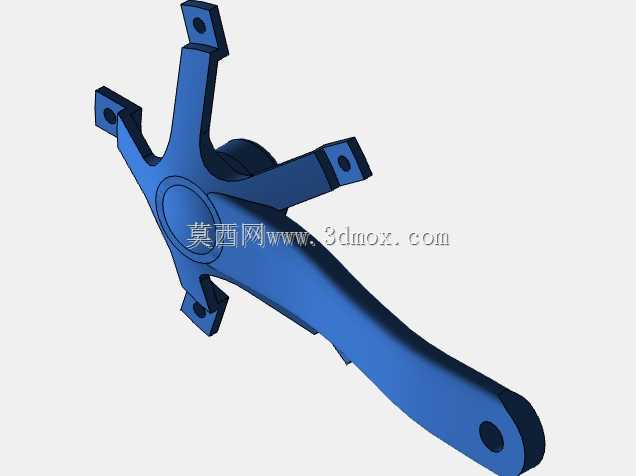

　　这套曲柄链轮采用分体组合式结构设计，蓝色的五爪曲柄主体与米黄色的齿盘通过五组紧固件完成刚性连接，这种设计的优势在于齿盘出现磨损后可以单独更换，无需整体替换整个曲柄组，能够降低后期维护的成本。曲柄臂采用变截面流线型设计，从轴心安装位置到脚踏安装端，截面尺寸随受力分布逐步调整，靠近中轴轴心的位置承受扭矩最大，结构厚度与加强筋布局更集中，往脚踏端延伸的过程中逐步收窄，在保证结构强度满足动载荷要求的前提下，尽可能降低部件自身重量，避免不必要的重量增加骑行负担。齿盘的齿形经过适配标准自行车链条的轮廓设计，每个齿的切入角度、齿顶圆弧都匹配常规单速或变速系统的链条节距，保证传动过程中链条与齿盘啮合顺畅，不会出现跳齿、卡链的问题，齿盘整体采用环形镂空设计，五爪之间的大尺寸镂空区域既可以减少材料用量降低自重，也能在泥泞路况骑行时让附着的泥土快速脱落，避免泥沙卡滞在齿盘与曲柄的缝隙里影响传动。

　　从安装边界来看，曲柄中心的中轴安装孔匹配常规自行车中轴的标准直径，安装端面设置有定位止口，装配时可以快速完成与中轴的同轴定位，避免安装偏心导致的转动卡滞、轴承偏磨问题。曲柄末端的脚踏安装孔采用标准螺纹规格，适配市面上绝大多数市售自行车脚踏，不需要额外做改装适配。五组齿盘固定紧固件的安装位置沿圆周均匀分布，每个安装点都设置有沉台结构，紧固件安装后端面不会突出齿盘平面，避免转动过程中剐蹭链条或者护链罩。

　　设计过程中需要重点考虑的是受力工况的模拟，日常骑行时踩踏力并不是始终沿曲柄垂直方向施加，很多时候会带有侧向分力，尤其是站姿摇车发力的时候，侧向载荷会比正常坐姿骑行大很多，因此曲柄臂的侧向抗弯强度需要留足安全系数，避免长期受侧向力出现弯曲变形甚至断裂。同时齿盘与曲柄的连接紧固件需要考虑防松设计，长期交变载荷下如果紧固件出现松动，会导致齿盘晃动，传动过程中出现异响，严重时甚至会导致齿盘变形脱落。另外齿盘的齿部淬火硬度需要控制在合理区间，硬度过高容易出现齿部崩裂，硬度过低则会加速齿形磨损，缩短使用寿命。

　　实际装配时需要注意曲柄与中轴的锁紧扭矩，扭矩过小会导致骑行过程中曲柄松动，磨损中轴配合面，扭矩过大则可能导致曲柄轴心位置出现应力集中，长期使用产生疲劳裂纹。齿盘安装时需要保证每个紧固件的锁紧扭矩均匀，避免齿盘安装后出现端面跳动，导致链条传动过程中出现周期性松紧变化，影响骑行顺滑度。对于不同使用场景的车型，这套结构可以通过调整齿盘的齿数来适配不同的传动比需求，城市通勤车型可以选择更大的齿盘齿数获得更高的极速，山地越野车型则可以选择更小的齿盘齿数提升爬坡扭矩输出，曲柄臂的长度也可以根据不同身高、腿长的骑行者做对应调整，保证踩踏发力时的曲柄杠杆比适配不同的骑行姿态，减少膝关节的受力负担。
