船厂重载作业举起船升降机构三维设计

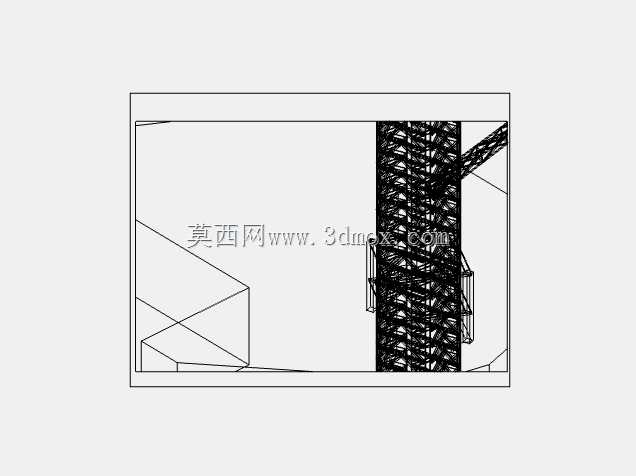

　　在船舶修造、港口重型构件转运的作业场景里，这类举起船配套的升降承载结构，是衔接岸基作业面与船舶舱面、不同高度工位的核心承载单元，日常需要承担数吨级的船体分段、舾装件、维修工装的垂直转运与临时停靠支撑，作业过程中既要适配船坞内起伏的作业基面，也要匹配不同吨位作业载荷的偏载受力需求，避免升降过程中出现结构形变、载荷偏移引发的作业风险。从结构设计逻辑来看，这套升降承载结构采用桁架式格构主承载立柱作为核心受力构件，相比实心立柱结构，格构式的桁架排布在保证整体抗弯、抗扭截面模量的前提下，能大幅降低结构自重，减少升降驱动单元的负载冗余，立柱腹杆采用交叉斜撑的排布方式，每一段腹杆的受力都经过节点载荷校核，确保在承受偏载时，载荷能通过腹杆均匀传递到主弦杆上，不会出现局部应力集中导致的杆件失稳。

　　和常规车间内使用的固定工位升降机不同，适配举起船作业的升降结构在安装边界上做了针对性的适配设计，底部支撑座预留了与船舶甲板基座的螺栓连接孔位，孔位排布采用腰型孔设计，能抵消船体在水面小幅浮动带来的安装对位偏差，避免硬连接状态下结构受交变应力出现焊缝开裂。主承载平台的边缘设置了可翻折的防护挡边，平时翻折后可与平台面齐平，方便大尺寸构件的吊装就位，作业时翻起可防止构件在升降过程中滑落，平台表面采用防滑花纹钢板铺设，钢板下方间隔布置横向加强筋，筋板间距根据常见载荷的分布压强计算确定，保证平台在集中载荷作用下的下挠量控制在允许范围内，不会影响构件放置的水平度。

　　在导向结构的设计上，升降滑架与主立柱之间采用多组导向轮贴合立柱导轨面，导向轮的安装座设置了偏心调节结构，安装调试时可以通过偏心轴调整导向轮与导轨的贴合间隙，既保证升降过程中滑架不会出现横向窜动，也能避免间隙过小导致的升降卡滞，导向轮采用耐磨尼龙材质包裹钢芯，相比纯钢导向轮能减少运行过程中的噪音，同时降低导轨面的磨损速率，延长结构的维护周期。这套结构的设计过程中，重点考虑了户外船坞作业的复杂工况，所有钢结构件的连接节点都采用坡口满焊工艺，焊后做应力消除处理，避免长期户外交变载荷下出现焊缝疲劳开裂，结构的整体外形尺寸适配举起船的甲板安装空间，不会超出船舶的舷侧边界，保证船舶航行或移位时不会出现结构剐蹭。

　　升降行程的设计覆盖了从船坞最低作业水位到岸基作业平台的高度差，能满足不同潮位下的作业对接需求，不需要额外搭设临时过渡栈桥，大幅提升船坞作业的效率。在受力校核环节，针对升降过程中可能出现的动载系数、风载影响都做了冗余计算，主弦杆的选型满足1.5倍额定载荷下的强度要求，即使作业过程中出现短时的载荷冲击，也能保证结构的整体稳定性，不会出现失稳垮塌的风险。滑架与承载平台的连接位置设置了缓冲阻尼件，在升降行程到达上下限位时，能缓冲停靠带来的冲击，避免刚性碰撞对结构和所载构件造成损伤。
