二十世纪港口登船机齿轮传动组件

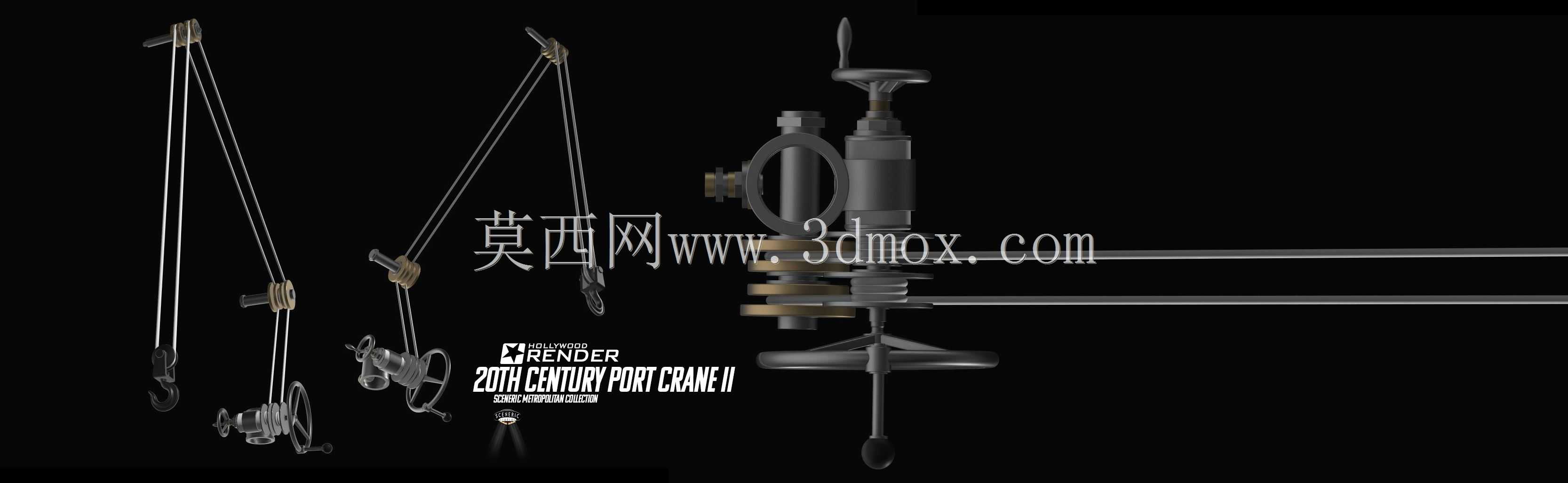

　　港口码头的登船作业场景中，这类齿轮传动组件是登船机核心的动力传递单元，主要承担人员、小件检修物资在码头与停靠船舶之间转运时的升降、变幅动作的动力传导，区别于常规大吨位起重设备，登船机的载荷量级偏小，但对传动平稳性、操作手感的反馈精度要求更高，毕竟涉及人员转运，不能出现传动卡顿、溜滑的风险。整套齿轮组件的设计思路完全围绕手动操作的场景展开，没有配置额外的动力驱动单元，所有动作都通过顶部的手轮输入扭矩，经过多级圆柱齿轮的减速增扭后，分别输出到吊索收放卷筒、臂架变幅机构两个执行端，齿轮的模数选型偏小，齿面做了平滑过渡处理，手动转动时的阻尼感均匀，不会出现忽松忽紧的情况。从安装边界来看，整套齿轮组的基座直接固定在登船机的回转立柱顶端，整体外伸尺寸控制在臂架根部的回转半径以内，不会在臂架俯仰时与码头的系缆桩、船舶舷边结构发生干涉，齿轮组的外侧设置了半封闭的铸铁护罩，既可以阻挡港口环境中的盐雾、沙尘侵入啮合齿面，也能避免操作人员的衣物卷入传动副，护罩的拆装仅需要松开侧边的三个固定螺栓，日常给齿面加注润滑脂时不需要完全拆解整个传动单元。

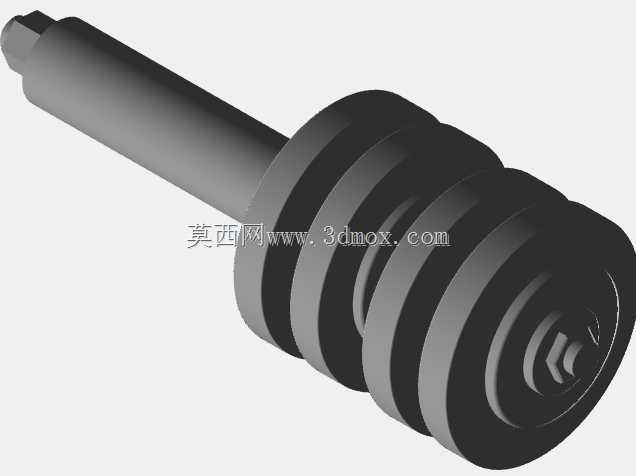

　　吊索收放端的齿轮输出轴直接连接双联卷筒，两根吊索分别对应吊具的两个吊点，齿轮传动比经过匹配，卷筒转动时两根吊索的收放线速度完全同步，不会出现吊具倾斜的情况，卷筒侧边设置了棘轮止逆结构，和齿轮组的末级齿轮同轴布置，只要停止转动手轮，棘轮就会自动卡入止逆齿槽，锁定卷筒位置，即使吊载状态下松开手轮，也不会出现吊具下滑的问题。臂架变幅的传动支路在齿轮组的侧方输出，通过小齿轮驱动扇形齿板转动，扇形齿板和臂架根部焊接为一体，转动手轮切换到变幅档位时，就可以调整臂架的俯仰角度，适配不同潮位下的船舶舷边高度，齿轮啮合的侧隙经过调整，臂架停在任意角度都不会出现点头晃动的情况。

　　整套齿轮组件的所有啮合副都采用直齿圆柱齿轮，没有选用斜齿或者锥齿轮结构，一方面是直齿轮的加工、维护成本更低，港口的维修班组不需要专用设备就可以完成备件更换，另一方面直齿轮的传动效率更高，手动操作时不需要施加过大的手轮力，单人就可以完成全部操作。齿轮的材质选用中碳钢调质处理，齿面没有做淬火硬化，毕竟登船机的作业频次不高，载荷也相对稳定，调质处理的齿面韧性足够，即使偶尔出现过载情况，也只会出现齿面塑性变形，不会发生断齿坠落的恶性事故。吊索导向滑轮的支架和齿轮组基座采用一体化铸造结构，减少了装配连接的环节，整体刚性更好，滑轮的绳槽半径匹配常用的6mm直径镀锌钢丝绳，钢丝绳进出绳槽的角度控制在允许的偏角范围内，不会出现跳绳、磨绳的问题。

　　在实际码头作业场景中，这类齿轮传动的登船机通常布置在客运码头、修船码头的固定点位，相比液压驱动的登船设备，纯机械齿轮传动的结构不需要配套液压站、供电线路，即使在码头临时停电的状态下也可以正常使用，日常维护只需要定期检查齿面磨损情况、加注润滑脂，不需要处理液压油泄漏、电路故障这类问题，非常适合南方高盐雾、高湿度的港口环境。齿轮组的手轮直径经过人体工程学匹配，操作时的力臂长度合适，即使是体重较轻的操作人员，也可以轻松转动手轮完成吊具升降和臂架调整，手轮的表面做了滚花处理，雨天操作时也不会出现手打滑的情况。整套传动结构没有复杂的电控元件，所有动作都通过机械结构实现，可靠性极高，在港口的长期服役过程中，只需要根据齿面磨损情况定期更换齿轮备件，就可以保证设备的正常运行，不需要投入过多的维护成本。
