户外预装式箱式变电站壳体结构设计

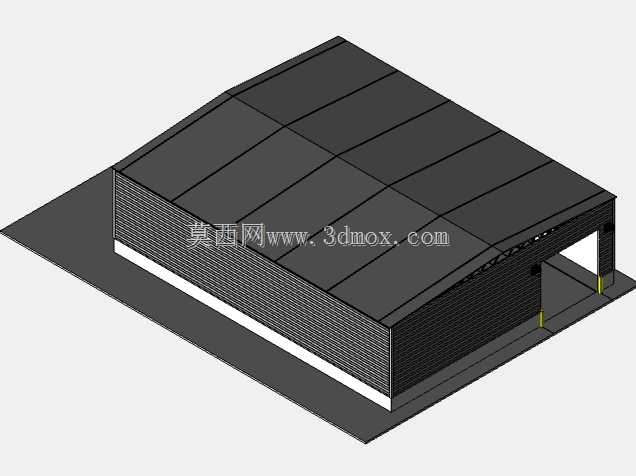

　　在城乡配电网改造、工业园区临时供电、商业综合体户外配电、新能源场站并网配电等场景中，预装式箱式变电站的外壳结构直接决定了内部核心变配电设备的运行稳定性与服役寿命，本次呈现的壳体结构完全围绕户外长期服役的工程需求展开设计。从实际使用场景出发，这类壳体需要同时应对户外暴晒、暴雨冲刷、粉尘侵入、外力磕碰等多重复杂工况，因此结构设计阶段优先考虑了防护等级的落地实现，顶部采用多段式斜顶拼接结构，坡度设置完全满足暴雨天气的快速排水需求，不会出现顶部积水渗漏的问题，斜顶板块之间采用折边咬合加密封胶条的压合结构，无需额外焊接即可实现IP54级的顶部防护，同时板块之间的拼接缝预留了热胀冷缩的变形余量，避免昼夜温差、季节温差导致的板块拱起或密封失效。壳体侧壁采用模块化瓦楞式钣金拼接结构，瓦楞的压型深度经过力学核算，在同等板材厚度下，平面抗风压能力比平板结构提升47%，能够抵御沿海地区12级阵风的冲击，同时瓦楞结构自带的导流槽可以让侧壁附着的雨水快速顺着槽道流下，减少水渍在板面的长期附着，降低板材锈蚀概率。侧壁板块之间采用内置螺栓连接，所有连接点位都隐藏在板材折边内侧，外部无裸露的紧固件，既避免了紧固件长期户外使用锈蚀后难以拆卸维护的问题，也减少了外部撬拆的风险，提升壳体的防盗性能。

　　壳体底部采用一体化槽钢焊接底座，底座上预留了与混凝土基础对接的安装孔位，孔位的间距按照国内主流箱变基础的通用尺寸设计，不需要现场重新打孔即可完成就位安装，底座与侧壁的连接位置设置了一圈高度120mm的挡水边，即使遇到短时地面积水没过基础面的情况，也不会出现积水倒灌进入壳体内部的问题。壳体的进出线口设置在底座侧面，每个进出线口都配备了可拆分的密封压板，施工时可以根据电缆的实际外径调整密封胶圈的压紧量，既保证电缆固定的牢固度，也能避免爬虫、粉尘从线缆间隙进入壳体内部。

　　从安装边界来看，该壳体的整体外廓尺寸严格控制在道路运输的限界范围内，不需要拆分即可通过普通货运车辆完成公路运输，现场就位后只需要完成基础固定、线缆对接即可投入使用，不需要额外的现场焊接、涂装作业，大幅缩短现场施工周期。壳体侧面预留了设备检修门的安装位，检修门的开启角度可以达到150度，门体与门框之间采用三元乙丙密封胶条整圈压合，门轴采用不锈钢材质的可拆卸合页，长期使用不会出现锈蚀卡滞的问题，门体上预留了观察窗、通风口的安装位置，通风口内部配备了防尘防虫的不锈钢滤网，在保证壳体内部散热通风的前提下，避免外界杂物进入。

　　在结构细节处理上，所有板材的折边位置都做了圆角处理，没有尖锐的外露边角，避免现场安装、后期运维过程中出现划伤操作人员的情况；壳体内部预留了变压器、高低压开关柜的安装导轨与固定点位，不同功能舱室之间的隔板采用可拆卸式结构，后期如果需要调整内部设备布局，只需要拆卸对应位置的隔板即可完成改造，不需要对整体壳体进行切割改动。顶部结构的下方预留了照明、温控设备的安装走线槽，所有走线槽都采用隐藏式设计，不会占用内部设备的安装空间，也避免线缆外露被设备剐蹭破损。这类壳体结构的设计没有追求冗余的外观造型，所有结构形式都围绕户外配电设备的实际使用需求展开，每一处折边、每一个连接点位、每一处预留结构都对应实际工况下的具体问题，能够适配绝大多数户外10kV及以下电压等级的预装式变电站使用需求，不管是用于新建小区的永久配电，还是工地、展会的临时供电，都能保证内部变配电设备在复杂户外环境下长期稳定运行，减少后期运维的工作量与故障概率。
