带安装底座的立式电源变压组件结构

　　这款立式安装的变压组件结构，在工业电气柜、小型机电设备的供电回路中应用十分广泛，日常接触到的自动化控制终端、小型机床辅助供电单元、户外信号采集设备的电压转换模块，都会用到同结构形式的安装组件。区别于传统卧式贴装的变压元件，这款结构采用立式柱体主体搭配方形安装底座的设计，核心目的是在有限的安装空间内压缩横向占用面积，很多电气柜内DIN导轨旁的剩余安装空间多为竖向窄幅区域，这种立式结构刚好可以适配这类零散安装位，不需要额外调整柜内原有元件的排布位置。

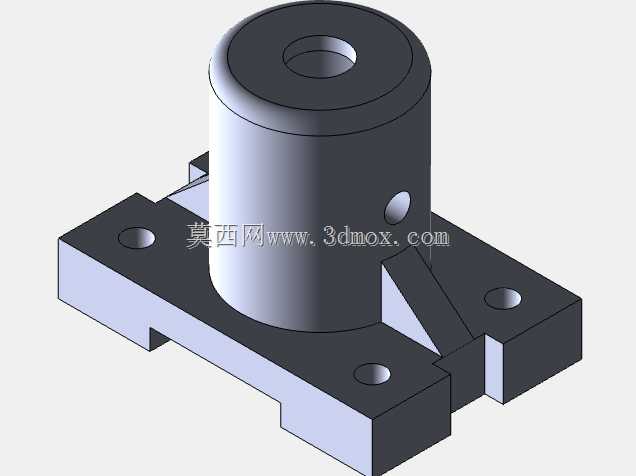

　　从功能实现角度看，柱体主体内部为绕组与铁芯的容纳腔，顶部开设的同轴阶梯孔是绕组引线的引出通道，阶梯结构可以配合绝缘护套实现引线与金属外壳的可靠隔离，避免高压引线与壳体接触引发的漏电风险；柱体侧壁开设的径向小孔，是绕组温度检测探头的预留安装位，设备运行过程中可以通过这个孔位实时监测绕组温升，当温度超过阈值时配套的温控回路会触发过载保护，避免绕组过热烧毁。底座与柱体衔接位置设置的三角形加强筋，是整个结构的受力强化点，变压组件在设备运输或者运行产生振动时，柱体与底座的衔接位置是应力集中最明显的区域，如果没有加强筋结构，长期受交变应力作用很容易出现焊缝开裂或者壳体断裂的问题，三角形筋板沿柱体周向对称布置，可以将柱体承受的侧向力均匀传导到底座整个平面，不会出现局部应力过载的情况。

　　底座上开设的四个沉头安装孔，位置度公差控制在0.1mm以内，适配M4规格的内六角沉头螺钉，安装时螺钉头完全沉入沉孔内，不会突出底座表面，保证底座与安装板面完全贴合，不会出现安装倾斜导致的组件受力不均问题。底座边缘设置的两个定位缺口，是为了配合安装板上的定位凸台使用，安装时先将缺口对准凸台完成预定位，不需要人工手扶调整位置就可以直接拧入固定螺钉，大幅提升批量装配时的作业效率，同时定位结构可以避免设备运行过程中螺钉松动导致的组件移位，防止引线被拉扯断裂。

　　设计过程中针对不同的应用场景做了细节适配，比如用于户外设备的版本，柱体与底座的衔接位置会做圆角过渡处理，避免积水残留导致的壳体锈蚀，所有孔位都会增加密封槽结构，配合密封圈实现IP65级别的防护能力；用于室内精密设备的版本，会在柱体内壁增加屏蔽层安装槽，降低绕组工作时产生的电磁干扰对周边精密传感元件的影响。整个结构的安装边界尺寸经过反复优化，底座横向尺寸控制在80mm以内，柱体高度不超过70mm，整体重量控制在300g以内，既可以满足小功率电压转换的绕组容纳需求，又不会占用过多的安装空间，适配绝大多数小型机电设备的供电模块安装要求。实际装配测试中，这款结构可以承受10g加速度的振动冲击，在-20℃到85℃的工作环境温度范围内，壳体不会出现形变或者开裂问题，引线出口位置的绝缘结构可以承受2kV的工频耐压测试，完全满足工业电气设备的安全规范要求。
