433MHz频段螺旋通讯天线结构设计

　　在短距离无线通讯系统的硬件搭建环节，433MHz频段的螺旋天线是应用极为广泛的射频收发部件，这类天线的结构设计直接决定了无线链路的信号增益、驻波比表现与安装适配性，是很多从事物联网终端、工业无线传感、遥控遥测设备结构设计的工程师经常接触的零部件。从实际工程应用场景来看，这类螺旋天线常被集成在无线抄表终端、工业遥控发射器、智能家居网关、小型数传电台、安防报警主机这类设备上，相比常见的胶棒直天线，螺旋结构的天线可以在更短的轴向尺寸下实现对应频段的谐振要求，适配内部安装空间局促的紧凑型无线设备。

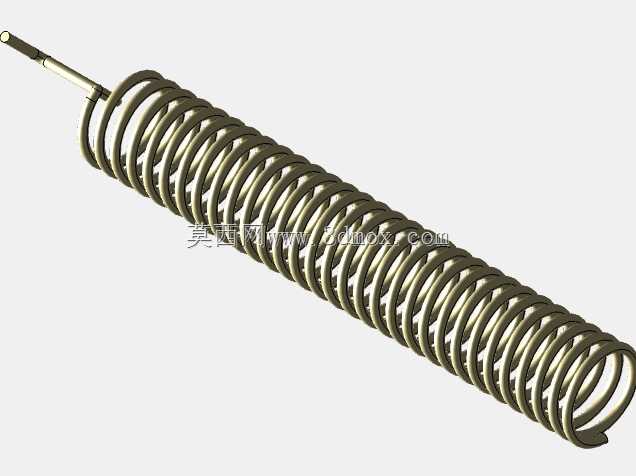

　　从产品功能特性来看，这款433MHz螺旋天线采用等螺距圆柱螺旋绕制结构，末端预留直段金属引脚用于焊接固定在通讯主板的天线馈点上，螺旋段的绕制直径、螺距、圈数都是经过射频仿真匹配的，能够在433MHz的ISM频段下实现稳定的全向信号收发，垂直面方向图无明显信号盲区，满足小功率无线设备的通讯距离要求。螺旋部分采用弹性金属线材绕制，本身具备一定的抗形变能力，在设备组装、日常使用过程中遇到轻微外力碰撞时，不会像硬质直天线那样容易出现根部断裂的问题，引脚部分做了平直处理，焊接时可以直接插入PCB上预留的天线安装孔，不需要额外做整形处理，能够适配波峰焊、手工焊等不同的组装工艺。

　　从设计思路层面来说，这类螺旋天线的结构设计首先要匹配433MHz频段的波长要求，常规四分之一波长的直天线在该频段下长度约17厘米，显然无法适配很多紧凑型终端设备的内部空间，采用螺旋加载的结构形式，可以在缩短天线轴向总长度的同时，保证天线的等效电长度满足谐振要求，通过调整螺旋的绕制直径、每一圈的间距、总圈数来匹配50欧姆的馈电阻抗，减少信号在馈线传输过程中的反射损耗。设计过程中需要兼顾结构强度与射频性能，线材的直径选择既要保证绕制完成后螺旋形态的稳定性，不会因为长期使用出现螺距变形导致谐振点偏移，也要避免线材过粗导致绕制难度提升、整体重量增加，给终端设备的结构固定带来额外负担。引脚段的长度设计需要匹配终端设备PCB到外壳的安装距离，保证螺旋主体部分不会与外壳内部的金属结构件、屏蔽罩距离过近，避免金属遮挡导致天线辐射效率下降。

　　从外形尺寸与安装边界来看，这款螺旋天线的螺旋段为等直径圆柱结构，整体轴向长度远小于同频段直天线，径向占用空间很小，安装时只需要在PCB上预留对应直径的引脚焊盘，不需要额外设计复杂的固定支架，螺旋主体部分可以悬空布置在设备外壳内部的边角位置，避开主板上的高频电路、电源模块等容易产生电磁干扰的区域。安装边界需要注意，天线螺旋部分周围3毫米范围内尽量不要布置金属元器件、走线或者屏蔽结构，否则会导致天线的谐振频率偏移、驻波比升高，直接影响无线通讯的有效距离与信号稳定性；引脚焊接时要注意馈点的阻抗连续性，不要在引脚附近布置大面积的接地铜皮，避免天线辐射信号被接地层耦合吸收。在实际设备结构设计时，这类螺旋天线的安装位置通常会选在设备外壳的边角处，尽量远离内部的金属结构与大电流电路，保证天线的辐射方向图不会被遮挡，对于需要外置安装的场景，也可以在天线外部增加绝缘材质的保护套，不影响信号传输的同时提升天线的耐候性与抗损坏能力。

　　在实际选型与建模应用中，这类螺旋天线的三维模型可以直接用于无线通讯设备的结构干涉检查，在设计阶段就验证天线安装位置与周边结构件的间隙是否满足要求，避免后期打样后出现天线安装空间不足、与周边零部件干涉的问题，同时也可以用于设备整机的电磁兼容仿真前置验证，提前预判天线安装位置对射频性能的影响，减少后期硬件调试的迭代次数。对于结构工程师来说，准确还原螺旋天线的绕制形态、引脚尺寸与安装基准，能够有效提升整机结构设计的准确性，避免因为天线模型简化导致的组装问题，在紧凑型无线设备的结构设计中，这类小尺寸螺旋天线的模型精度，往往会直接影响到整机内部空间利用率的优化效果。
